Anschluss an
das elektrische
Stromversorgungsnetz
44
Der Anschluss an das elektrische Versorgungsnetz darf nur von
einem technischen Kundendienst oder einem bevollmächtigten
Elektrofachmann durchgeführt werden!
Wegen eines unfachmännisch durchgeführten Anschlusses
können Geräteteile beschädigt werden. In solchen Fällen
verlieren Sie den Garantieanspruch!

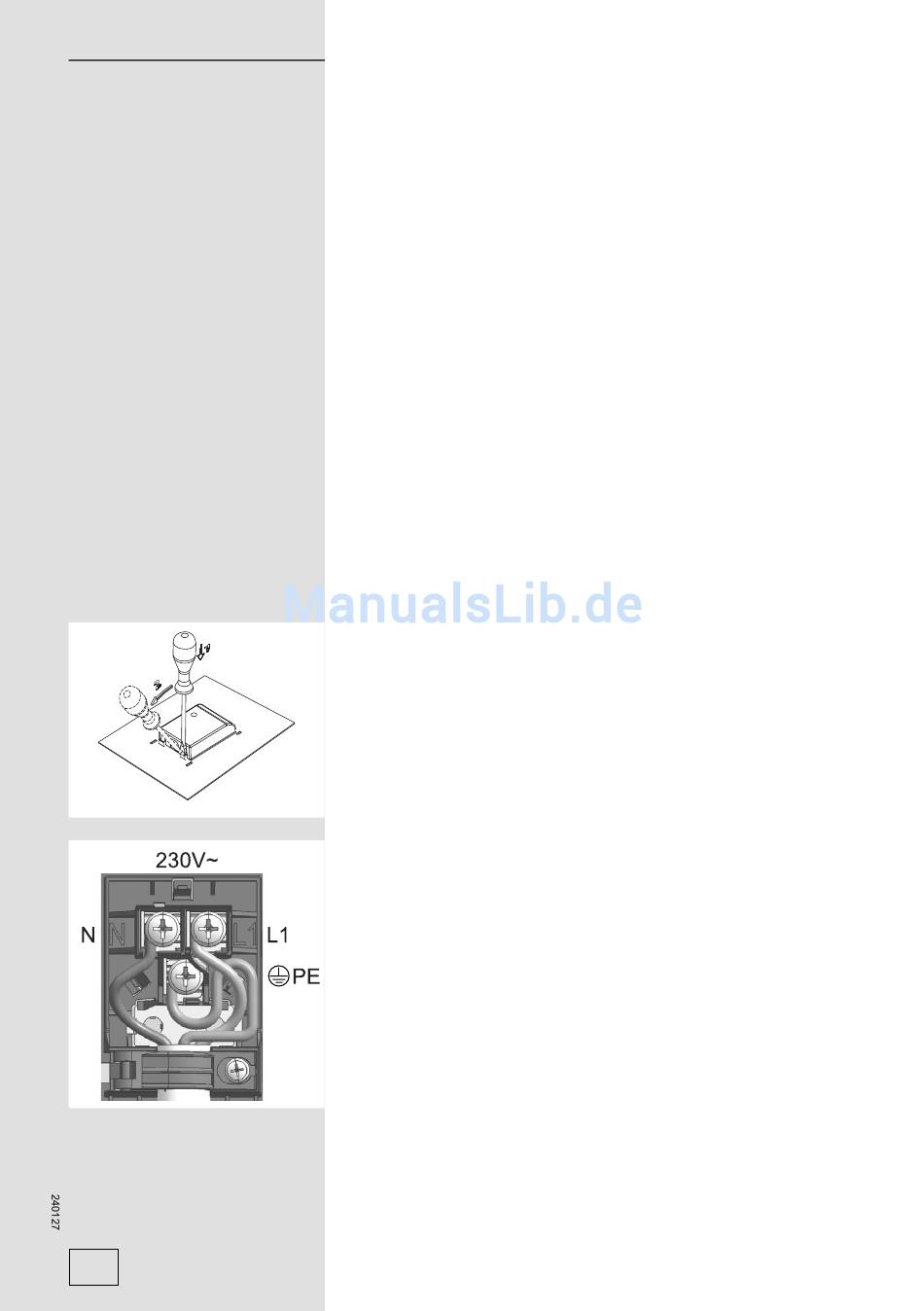

• Öffnen Sie die Anschlussklemme mit einem Schraubenzieher, wie
es in der Abbildung auf der Abdeckung dargestellt ist.
• Die Anschluss-Spannung (230 V gegen N) muss von einem
Fachmann mit einem Messinstrument überprüft werden!
• Es müssen drei Verbindungsbrücken angebracht werden, die dem
Netzanschluss entsprechen.
• Vor dem Anschluss muss überprüft werden, ob die Spannung,
die auf dem Typenschild angegeben ist, mit der tatsächlichen
Netzspannung übereinstimmt.
• Die Länge des Anschlusskabels soll 1,5 m betragen, damit Sie
das Gerät anschließen können, bevor Sie es zur Wand schieben.
• Die Länge des Schutzleiters des Anschlusskabels muss so
bemessen sein, dass bei eventueller Zugbelastung des Kabels
der Schutzleiter später belastet wird, als die unter Spannung
stehenden Leiter.
Anleitung
• Öffnen Sie mit einem Schraubenzieher den Deckel der
Anschlussklemme an der Hinterwand des Backofens.
Entriegeln Sie mit dem Schraubenzieher die Sperrklinken, wie
auf der Abdeckung der Anschlussklemme dargestellt.
• Das Anschlusskabel unbedingt durch eine
Zugentlastungsklemme führen, die das Kabel vor dem
Herausziehen schützt. Wenn die Zugentlastung nicht
angebracht ist, bringen Sie diese so an, dass sie an einem
Ende auf der Abdeckung des Klemmengehäuses einrastet.
• Führen Sie danach den Anschluss gemäß dem
entsprechenden Anschluss-Schema durch. Bei abweichenden
Netzspannungen müssen die Verbindungsbrücken
entsprechend neu installiert werden!
• Schrauben Sie die Zugentlastung fest und schließen Sie die
Abdeckung.
Farbe der Stromleiter
L1, L2, L3 = äußere spannungsführende Leiter. In der Regel sind
die Farben der Leiter: schwarz, schwarz, braun.
N = Neutralleiter
Die Farbe des Leiters ist in der Regel blau.
Achten Sie auf den richtigen N-Anschluss!
PE = Schutzleiter
Die Farbe des Leiters ist grün-gelb.
