Funktion der Hauptbauteile

A B
B1P
13
12
Y11S
S1PH S14PH
Y15S
6 9 5
Y16S
7
S3T
EWWD120~280

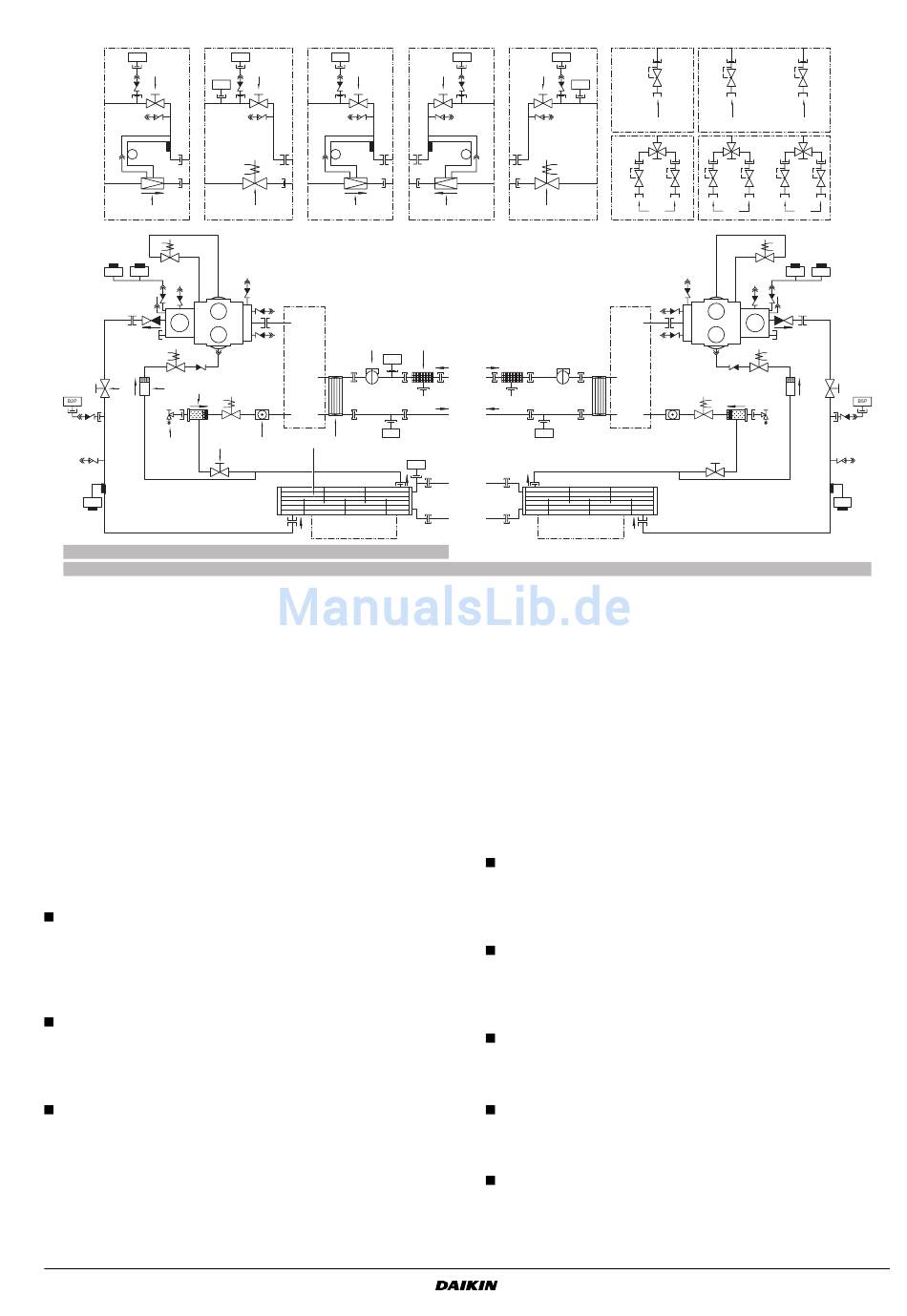

Abbildung - Funktionsplan
1 Verdampfer
2 Verflüssiger
3 Wasserauslaß
4 Wassereinlaß
5 Trockner
6 Ablaßabsperrventil
7 Einzugsventil
8 Absperrventil
9 Sieb
10 Kontrollfenster
11 Sicherheitsventil
Beim Durchlauf durch das Gerät kann sich der Status oder die
Beschaffenheit des Kältemittels verändern. Diese Änderungen
werden durch die folgenden Hauptbauteile verursacht:
Verdichter
Der Verdichter (M*C) arbeitet wie eine Pumpe und lässt das
Kältemittel im Kältemittelkreislauf zirkulieren. Er verdichtet den
Kältemitteldampf aus dem Verdampfer, und zwar mit einem
Druck, mit dem er am leichtesten im Verflüssiger verflüssigt
werden kann.
Verflüssiger
Der Verflüssiger wandelt den Zustand des Kältemittels vom
gasförmigen in einen flüssigen Zustand um. Die durch das Gas
im Verdampfer erzeugte Wärme wird durch den Verflüssiger an
die Außenluft abgegeben, und der Dampf verflüssigt sich.
Filter/Trockner
Der hinter dem Verflüssiger installierte Filter filtert kleine Partikel
aus dem Kältemittel heraus, so dass ein Verstopfen der Rohre
verhindert wird.
Der Trockner entfernt das Wasser aus dem System.
EWWD120~540MBYNN
Kompakte wassergekühlte Kaltwassererzeuger
4PW22685-1B
C
B3P B1P
13 13
R9T
14 12
M1C
15
(*)
R4T
8 10 2 1
(**)
12 Expansionsventil
13 Ansaugabsperrventil (Zubehör)
14 Elektronisches Expansionsventil
15 Strömungsschalter
16 Filter
A nur für EWWD120~180
B nur für EWWD240~280, EWWD440~540
C nur für EWWD360
D nur für EWWD440
E nur für EWWD500~540
D E
B4P B6P
13 13
12 14
16
R3T
4 4
3 3
R6T
R5T
EWWD360~540
Expansionsventil
Das flüssige Kältemittel, das aus dem Verflüssiger kommt,
gelangt über ein Expansionsventil in den Verdampfer. Das
Expansionsventil bringt das flüssige Kältemittel auf einen Druck,
bei dem es im Verdampfer leicht verdampft werden kann.
Verdampfer
Die wichtigste Funktion des Verdampfers ist es, die Wärme aus
dem Wasser, das durch ihn fließt, abzuziehen. Dies geschieht
durch Umwandlung des flüssigen Kältemittels aus dem
Verflüssiger in gasförmiges Kältemittel.
Anschlüsse für Wassereinlass und Wasserauslass
Die Anschlüsse für Wassereinlass und Wasserauslass ermög-
lichen einen einfachen Anschluss des Geräts an den Wasser-
kreislauf des Luftbehandlungsgeräts oder an industrielle Anlagen.
Strömungsschalter
Der Strömungsschalter schützt den Verdampfer der Einheit vor
dem Einfrieren, wenn kein Wasserdurchfluss vorhanden ist oder
wenn der Wasserdurchfluss zu niedrig ist.
Wasserfilter
Der Wasserfilter schützt den Verdampfer vor Verstopfung.
F H
R10T
11 11
G J
11 11
M2C
) ( *
Y26S
(***)
(*) Siehe A~E
(**) - Standard-Druckminderventil
(siehe F und G) nur für EWWD120~180,360
- Duales Druckminderventil (OP03)
(siehe H und J) nur für EWWD240~280
(***) - Standard-Druckminderventil
(siehe F und G) nur für EWWD360 und 440
- Duales Druckminderventil (OP03)
(siehe H und J) nur für EWWD500~540
11
11
Y21S
S2PH S15PH
Y25S
S4T
