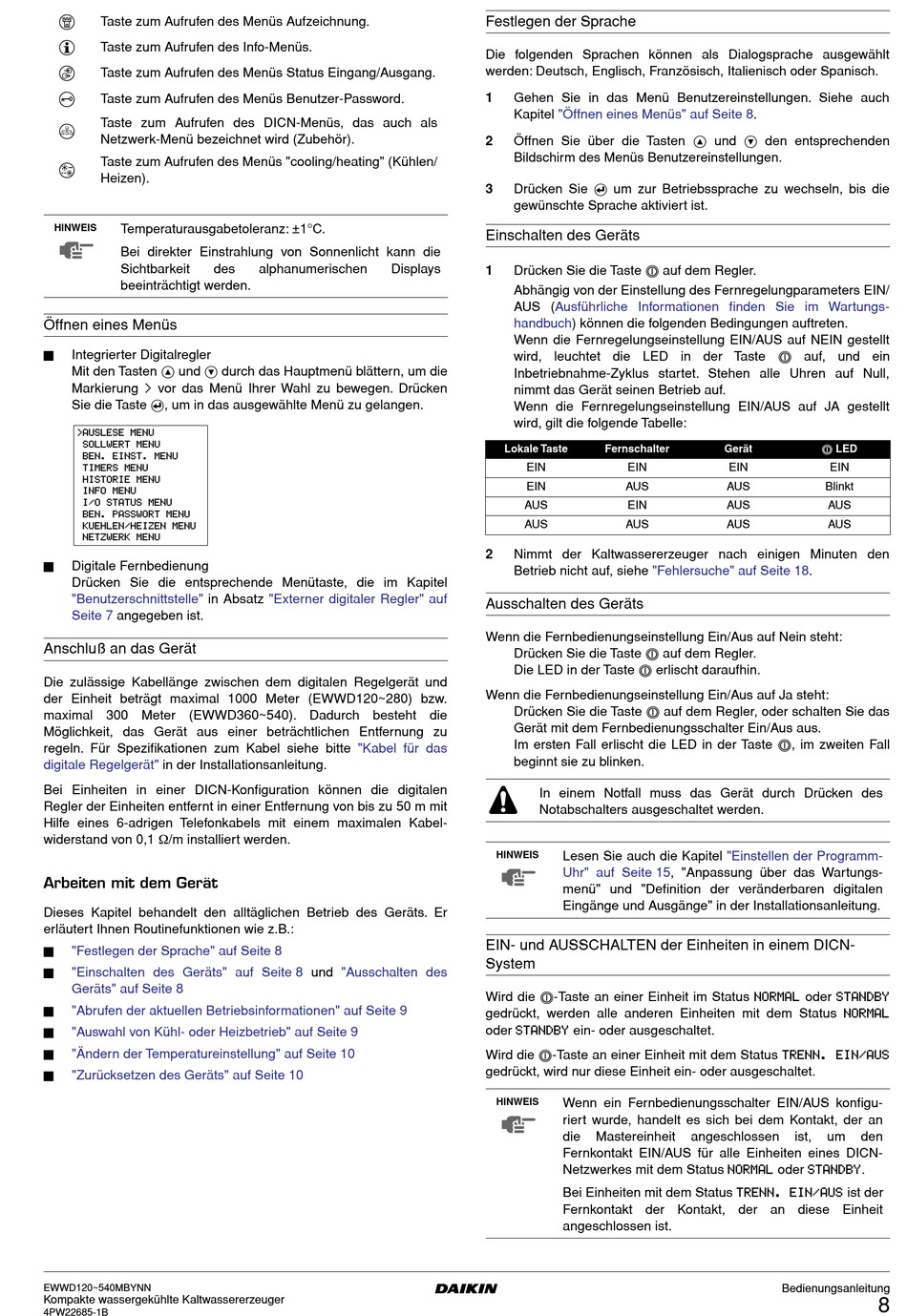

r
Taste zum Aufrufen des Menüs Aufzeichnung.
t
Taste zum Aufrufen des Info-Menüs.
y
Taste zum Aufrufen des Menüs Status Eingang/Ausgang.
a
Taste zum Aufrufen des Menüs Benutzer-Password.
Taste zum Aufrufen des DICN-Menüs, das auch als
d
Netzwerk-Menü bezeichnet wird (Zubehör).
Taste zum Aufrufen des Menüs "cooling/heating" (Kühlen/
i
Heizen).
HINWEIS Temperaturausgabetoleranz: ±1°C.
Bei direkter Einstrahlung von Sonnenlicht kann die
Sichtbarkeit des
beeinträchtigt werden.
Öffnen eines Menüs
Integrierter Digitalregler
Mit den Tasten g und h durch das Hauptmenü blättern, um die
Markierung vor das Menü Ihrer Wahl zu bewegen. Drücken
Sie die Taste q, um in das ausgewählte Menü zu gelangen.
Digitale Fernbedienung
Drücken Sie die entsprechende Menütaste, die im Kapitel
"Benutzerschnittstelle" in Absatz
Seite 7 angegeben ist.
Anschluß an das Gerät
Die zulässige Kabellänge zwischen dem digitalen Regelgerät und
der Einheit beträgt maximal 1000 Meter (EWWD120~280) bzw.
maximal 300 Meter (EWWD360~540). Dadurch besteht die
Möglichkeit, das Gerät aus einer beträchtlichen Entfernung zu
regeln. Für Spezifikationen zum Kabel siehe bitte
digitale Regelgerät" in der Installationsanleitung.
Bei Einheiten in einer DICN-Konfiguration können die digitalen
Regler der Einheiten entfernt in einer Entfernung von bis zu 50 m mit
Hilfe eines 6-adrigen Telefonkabels mit einem maximalen Kabel-
widerstand von 0,1 Ω/m installiert werden.
Arbeiten mit dem Gerät
Dieses Kapitel behandelt den alltäglichen Betrieb des Geräts. Er
erläutert Ihnen Routinefunktionen wie z.B.:
"Festlegen der Sprache" auf Seite 8
"Einschalten des Geräts" auf Seite 8
Geräts" auf Seite 8
"Abrufen der aktuellen Betriebsinformationen" auf Seite 9
"Auswahl von Kühl- oder Heizbetrieb" auf Seite 9
"Ändern der Temperatureinstellung" auf Seite 10
"Zurücksetzen des Geräts" auf Seite 10
EWWD120~540MBYNN
Kompakte wassergekühlte Kaltwassererzeuger
4PW22685-1B
alphanumerischen Displays
"Externer digitaler Regler" auf
"Kabel für das
und "Ausschalten des
Festlegen der Sprache
Die folgenden Sprachen können als Dialogsprache ausgewählt
werden: Deutsch, Englisch, Französisch, Italienisch oder Spanisch.
1 Gehen Sie in das Menü Benutzereinstellungen. Siehe auch
Kapitel "Öffnen eines Menüs" auf Seite
2 Öffnen Sie über die Tasten g und h den entsprechenden
Bildschirm des Menüs Benutzereinstellungen.
3 Drücken Sie q um zur Betriebssprache zu wechseln, bis die
gewünschte Sprache aktiviert ist.
Einschalten des Geräts
1 Drücken Sie die Taste J auf dem Regler.
Abhängig von der Einstellung des Fernregelungparameters EIN/
AUS (Ausführliche Informationen finden Sie im Wartungs-
handbuch) können die folgenden Bedingungen auftreten.
Wenn die Fernregelungseinstellung EIN/AUS auf NEIN gestellt
wird, leuchtet die LED in der Taste o auf, und ein
Inbetriebnahme-Zyklus startet. Stehen alle Uhren auf Null,
nimmt das Gerät seinen Betrieb auf.
Wenn die Fernregelungseinstellung EIN/AUS auf JA gestellt
wird, gilt die folgende Tabelle:
Lokale Taste Fernschalter
EIN EIN
EIN AUS
AUS EIN
AUS AUS
2 Nimmt der Kaltwassererzeuger nach einigen Minuten den
Betrieb nicht auf, siehe "Fehlersuche" auf Seite
Ausschalten des Geräts
Wenn die Fernbedienungseinstellung Ein/Aus auf Nein steht:
Drücken Sie die Taste o auf dem Regler.
Die LED in der Taste o erlischt daraufhin.
Wenn die Fernbedienungseinstellung Ein/Aus auf Ja steht:
Drücken Sie die Taste o auf dem Regler, oder schalten Sie das
Gerät mit dem Fernbedienungsschalter Ein/Aus aus.
Im ersten Fall erlischt die LED in der Taste o, im zweiten Fall
beginnt sie zu blinken.
In einem Notfall muss das Gerät durch Drücken des
Notabschalters ausgeschaltet werden.
HINWEIS Lesen Sie auch die Kapitel
Uhr" auf Seite 15, "Anpassung über das Wartungs-
menü" und "Definition der veränderbaren digitalen
Eingänge und Ausgänge" in der Installationsanleitung.
EIN- und AUSSCHALTEN der Einheiten in einem DICN-
System
Wird die o-Taste an einer Einheit im Status
gedrückt, werden alle anderen Einheiten mit dem Status
oder ein- oder ausgeschaltet.
Wird die o-Taste an einer Einheit mit dem Status
gedrückt, wird nur diese Einheit ein- oder ausgeschaltet.
HINWEIS Wenn ein Fernbedienungsschalter EIN/AUS konfigu-
riert wurde, handelt es sich bei dem Kontakt, der an
die Mastereinheit
Fernkontakt EIN/AUS für alle Einheiten eines DICN-
Netzwerkes mit dem Status
Bei Einheiten mit dem Status
Fernkontakt der Kontakt, der an diese Einheit
angeschlossen ist.
8.
Gerät o LED
EIN EIN
AUS Blinkt
AUS AUS
AUS AUS
18.
"Einstellen der Programm-
oder
angeschlossen ist, um den
oder .
ist der
Bedienungsanleitung
8
