Funktion der Hauptbauteile

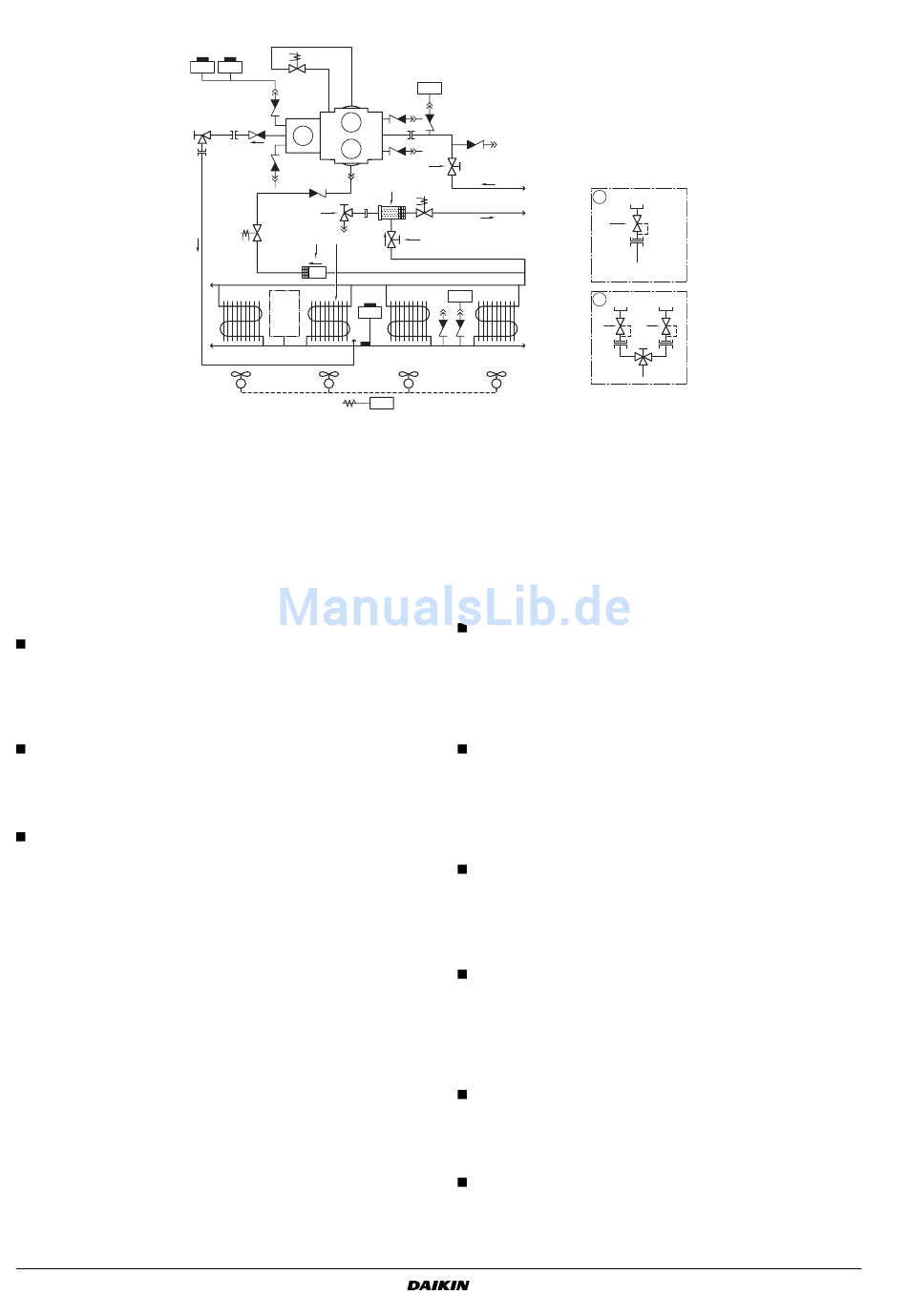

Abbildung - Funktionsplan
1 Verflüssiger
2 Trockner
3 Einzugsventil
4 Absperrventil der Flüssigkeitsleitung
5 Sicherheitsventil
Beim Durchlauf durch das Gerät kann sich der Status oder die
Beschaffenheit des Kältemittels verändern. Diese Änderungen
werden durch die folgenden Hauptbauteile verursacht:
Verdichter
Der Verdichter (M*C) arbeitet wie eine Pumpe und lässt das
Kältemittel im Kältemittelkreislauf zirkulieren. Er verdichtet den
Kältemitteldampf aus dem Verdampfer, und zwar mit einem
Druck, mit dem er am leichtesten im Verflüssiger verflüssigt
werden kann.
Verflüssiger
Der Verflüssiger wandelt den Zustand des Kältemittels vom
gasförmigen in einen flüssigen Zustand um. Die durch das Gas
im Verdampfer erzeugte Wärme wird durch den Verflüssiger an
die Außenluft abgegeben, und der Dampf verflüssigt sich.
Filter/Trockner
Der hinter dem Verflüssiger installierte Filter filtert kleine Partikel
aus dem Kältemittel heraus, so dass ein Verstopfen der Rohre
verhindert wird.
Der Trockner entfernt das Wasser aus dem System.

Schutzvorrichtungen

Das Gerät ist mit zwei Arten von Schutzvorrichtungen ausgestattet:
1 Allgemeine Schutzvorrichtungen
Diese Vorrichtungen schalten sämtliche Schaltkreise sowie das
gesamte Gerät ab. Daher muss das Gerät nach dem Auslösen
einer Schutzvorrichtung manuell wieder eingeschaltet werden.
2 Schutzvorrichtungen für die Teile
Schutzvorrichtungen für die Teile schalten das Teil ab, in das sie
eingebaut sind.
Bedienungsanleitung
3
Y11S
S1PH
S14PH
M1C
3
7 1
Y15S
(*)
S3T
M11F M12F
B1P
6
2
Y16S
4
B2P
M13F M14F
R5T
6 Ansaugabsperrventil
7 Sieb
A Standard
B Duales Druckminderventil (OP03)
(*) Standard-Druckminderventil (siehe A) oder duales
Druckminderventil (siehe B)
Nachfolgend finden Sie einen Überblick über alle Schutz-
vorrichtungen.
Überstromrelais
Die Überstromrelais (K*S) befinden sich in den Schaltkästen
des Geräts und schützen die Verdichtermotoren bei Über-
lastung, Phasenausfall oder zu niedriger Spannung. Die Relais
wurden werkseitig eingestellt und dürfen nicht verstellt werden.
Sind sie aktiviert, muss die Rücksetzung von Hand erfolgen.
Danach muss der Regler zurückgesetzt werden.
Thermoschutz für Verdichter
Die Verdichtermotoren sind mit Thermoschutzvorrichtungen
(Q*M) ausgestattet, die bei einem übermäßigen Anstieg der
Temperatur des Verdichtermotors ansprechen.
Die Rücksetzung dieser Sicherungen erfolgt automatisch, wenn
die Temperatur wieder den normalen Wert erreicht hat. Der
Schaltkreisregler muss jedoch manuell zurückgesetzt werden.
Thermoschutz für Lüftermotor
Die Lüftermotoren des Verflüssigers sind mit Thermoschutz-
vorrichtungen (Q*F) ausgestattet, die bei einem übermäßigen
Anstieg der Temperatur des Lüftermotors ansprechen. Die
Rücksetzung dieser Schutzvorrichtungen erfolgt automatisch,
wenn die Temperatur wieder den normalen Wert erreicht hat.
Austrittsthermoschutz
Das Gerät ist mit Austrittsthermoschutzvorrichtungen (S*T) aus-
gestattet, die bei einem übermäßigen Anstieg der Kältemittel-
temperatur bei Austritt aus dem Verdichter ansprechen. Wenn
die Temperatur wieder einen normalen Wert erreicht, wird der
Thermoschutz automatisch wieder zurückgestellt, während das
Regelgerät von Hand zurückgestellt werden muss.
Niederdruckschutz
Bei zu niedrigem Ansaugdruck schaltet der Schaltkreisregler
den Schaltkreis ab. Hat sich der Druck wieder normalisiert, kann
die Schutzvorrichtung am Schaltkreisregler zurückgesetzt
werden.
Überdruckventil
Das Überdruckventil wird aktiviert, wenn der Druck im Kälte-
mittelkreislauf zu hoch wird. Schalten Sie in diesem Fall das
Gerät ab, und wenden Sie sich an Ihren zuständigen Händler.
A
5
B
5 5
ERAP110~170MBYNN
Kompakte luftgekühlte Kaltwassererzeuger
4PW22681-1A
