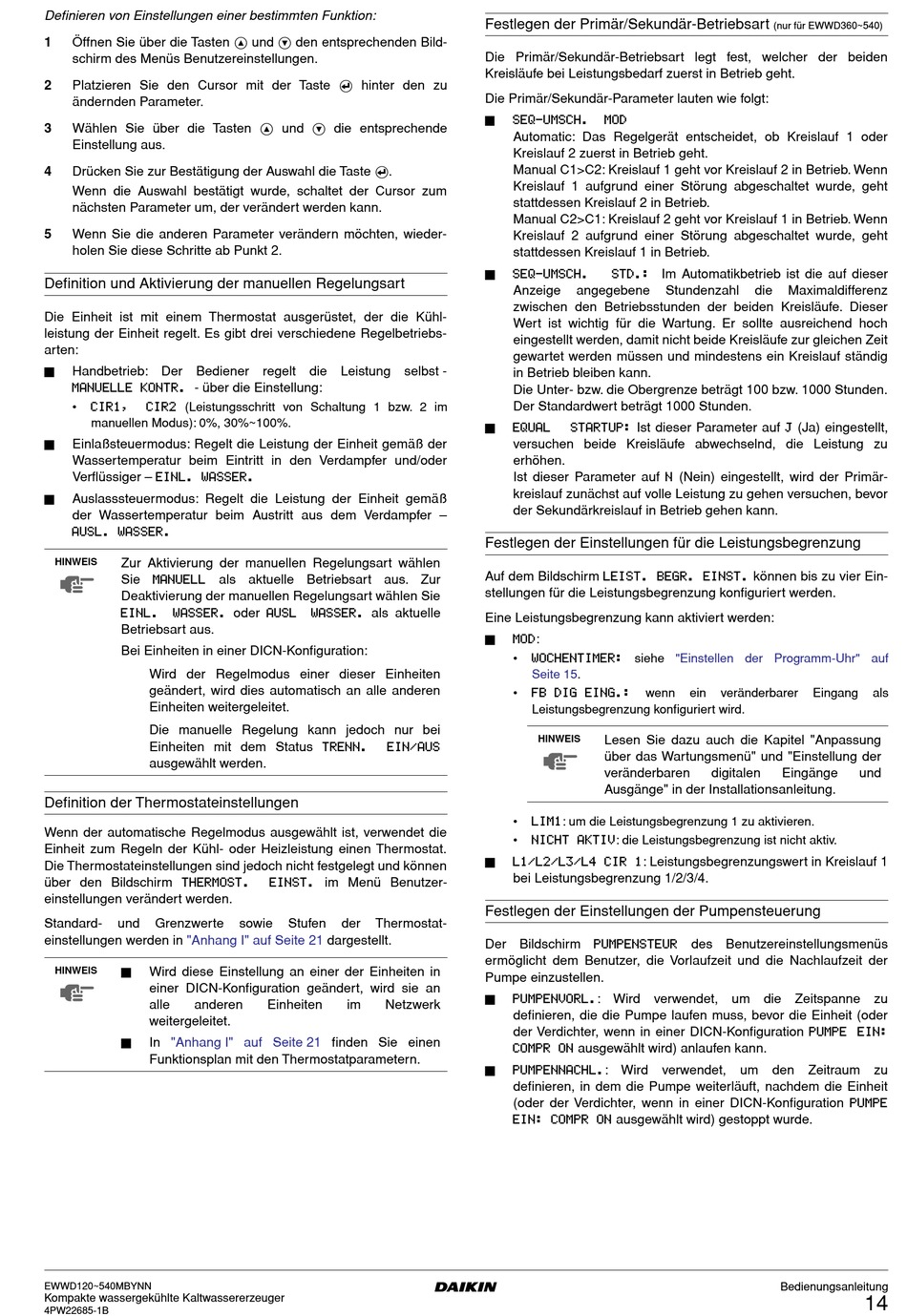

Definieren von Einstellungen einer bestimmten Funktion:
1 Öffnen Sie über die Tasten g und h den entsprechenden Bild-
schirm des Menüs Benutzereinstellungen.
2 Platzieren Sie den Cursor mit der Taste q hinter den zu
ändernden Parameter.
3 Wählen Sie über die Tasten g und h die entsprechende
Einstellung aus.
4 Drücken Sie zur Bestätigung der Auswahl die Taste q.
Wenn die Auswahl bestätigt wurde, schaltet der Cursor zum
nächsten Parameter um, der verändert werden kann.
5 Wenn Sie die anderen Parameter verändern möchten, wieder-
holen Sie diese Schritte ab Punkt 2.
Definition und Aktivierung der manuellen Regelungsart
Die Einheit ist mit einem Thermostat ausgerüstet, der die Kühl-
leistung der Einheit regelt. Es gibt drei verschiedene Regelbetriebs-
arten:
Handbetrieb: Der Bediener regelt die Leistung selbst -
- über die Einstellung:
• (Leistungsschritt von Schaltung 1 bzw. 2 im
manuellen Modus): 0%, 30%~100%.
Einlaßsteuermodus: Regelt die Leistung der Einheit gemäß der
Wassertemperatur beim Eintritt in den Verdampfer und/oder
Verflüssiger –
Auslasssteuermodus: Regelt die Leistung der Einheit gemäß
der Wassertemperatur beim Austritt aus dem Verdampfer –
HINWEIS Zur Aktivierung der manuellen Regelungsart wählen
Sie
Deaktivierung der manuellen Regelungsart wählen Sie
Betriebsart aus.
Bei Einheiten in einer DICN-Konfiguration:
Wird der Regelmodus einer dieser Einheiten
geändert, wird dies automatisch an alle anderen
Einheiten weitergeleitet.
Die manuelle Regelung kann jedoch nur bei
Einheiten mit dem Status
ausgewählt werden.
Definition der Thermostateinstellungen
Wenn der automatische Regelmodus ausgewählt ist, verwendet die
Einheit zum Regeln der Kühl- oder Heizleistung einen Thermostat.
Die Thermostateinstellungen sind jedoch nicht festgelegt und können
über den Bildschirm
einstellungen verändert werden.
Standard- und Grenzwerte
einstellungen werden in "Anhang I" auf Seite 21
HINWEIS Wird diese Einstellung an einer der Einheiten in
einer DICN-Konfiguration geändert, wird sie an
alle anderen
weitergeleitet.
In "Anhang I" auf Seite 21
Funktionsplan mit den Thermostatparametern.
EWWD120~540MBYNN
Kompakte wassergekühlte Kaltwassererzeuger
4PW22685-1B
als aktuelle Betriebsart aus. Zur
oder als aktuelle
im Menü Benutzer-
sowie Stufen der Thermostat-
dargestellt.
Einheiten im Netzwerk
finden Sie einen
Festlegen der Primär/Sekundär-Betriebsart
Die Primär/Sekundär-Betriebsart legt fest, welcher der beiden
Kreisläufe bei Leistungsbedarf zuerst in Betrieb geht.
Die Primär/Sekundär-Parameter lauten wie folgt:
Automatic: Das Regelgerät entscheidet, ob Kreislauf 1 oder
Kreislauf 2 zuerst in Betrieb geht.
Manual C1>C2: Kreislauf 1 geht vor Kreislauf 2 in Betrieb. Wenn
Kreislauf 1 aufgrund einer Störung abgeschaltet wurde, geht
stattdessen Kreislauf 2 in Betrieb.
Manual C2>C1: Kreislauf 2 geht vor Kreislauf 1 in Betrieb. Wenn
Kreislauf 2 aufgrund einer Störung abgeschaltet wurde, geht
stattdessen Kreislauf 1 in Betrieb.
Anzeige angegebene
zwischen den Betriebsstunden der beiden Kreisläufe. Dieser
Wert ist wichtig für die Wartung. Er sollte ausreichend hoch
eingestellt werden, damit nicht beide Kreisläufe zur gleichen Zeit
gewartet werden müssen und mindestens ein Kreislauf ständig
in Betrieb bleiben kann.
Die Unter- bzw. die Obergrenze beträgt 100 bzw. 1000 Stunden.
Der Standardwert beträgt 1000 Stunden.
Ist dieser Parameter auf
versuchen beide Kreisläufe abwechselnd, die Leistung zu
erhöhen.
Ist dieser Parameter auf
kreislauf zunächst auf volle Leistung zu gehen versuchen, bevor
der Sekundärkreislauf in Betrieb gehen kann.
Festlegen der Einstellungen für die Leistungsbegrenzung
Auf dem Bildschirm
stellungen für die Leistungsbegrenzung konfiguriert werden.
Eine Leistungsbegrenzung kann aktiviert werden:
:
• siehe
Seite 15.
• wenn
Leistungsbegrenzung konfiguriert wird.
HINWEIS Lesen Sie dazu auch die Kapitel "Anpassung
über das Wartungsmenü" und "Einstellung der
veränderbaren
Ausgänge" in der Installationsanleitung.
• : um die Leistungsbegrenzung 1 zu aktivieren.
• : die Leistungsbegrenzung ist nicht aktiv.
: Leistungsbegrenzungswert in Kreislauf 1
bei Leistungsbegrenzung 1/2/3/4.

Festlegen der Einstellungen der Pumpensteuerung

Der Bildschirm
ermöglicht dem Benutzer, die Vorlaufzeit und die Nachlaufzeit der
Pumpe einzustellen.
: Wird verwendet, um die Zeitspanne zu
definieren, die die Pumpe laufen muss, bevor die Einheit (oder
der Verdichter, wenn in einer DICN-Konfiguration
ausgewählt wird) anlaufen kann.
: Wird verwendet, um den Zeitraum zu
definieren, in dem die Pumpe weiterläuft, nachdem die Einheit
(oder der Verdichter, wenn in einer DICN-Konfiguration
ausgewählt wird) gestoppt wurde.
(nur für EWWD360~540)
Im Automatikbetrieb ist die auf dieser
Stundenzahl die Maximaldifferenz
(Ja) eingestellt,
(Nein) eingestellt, wird der Primär-
können bis zu vier Ein-
"Einstellen der Programm-Uhr" auf
ein veränderbarer Eingang
digitalen Eingänge
des Benutzereinstellungsmenüs
Bedienungsanleitung
als
und
