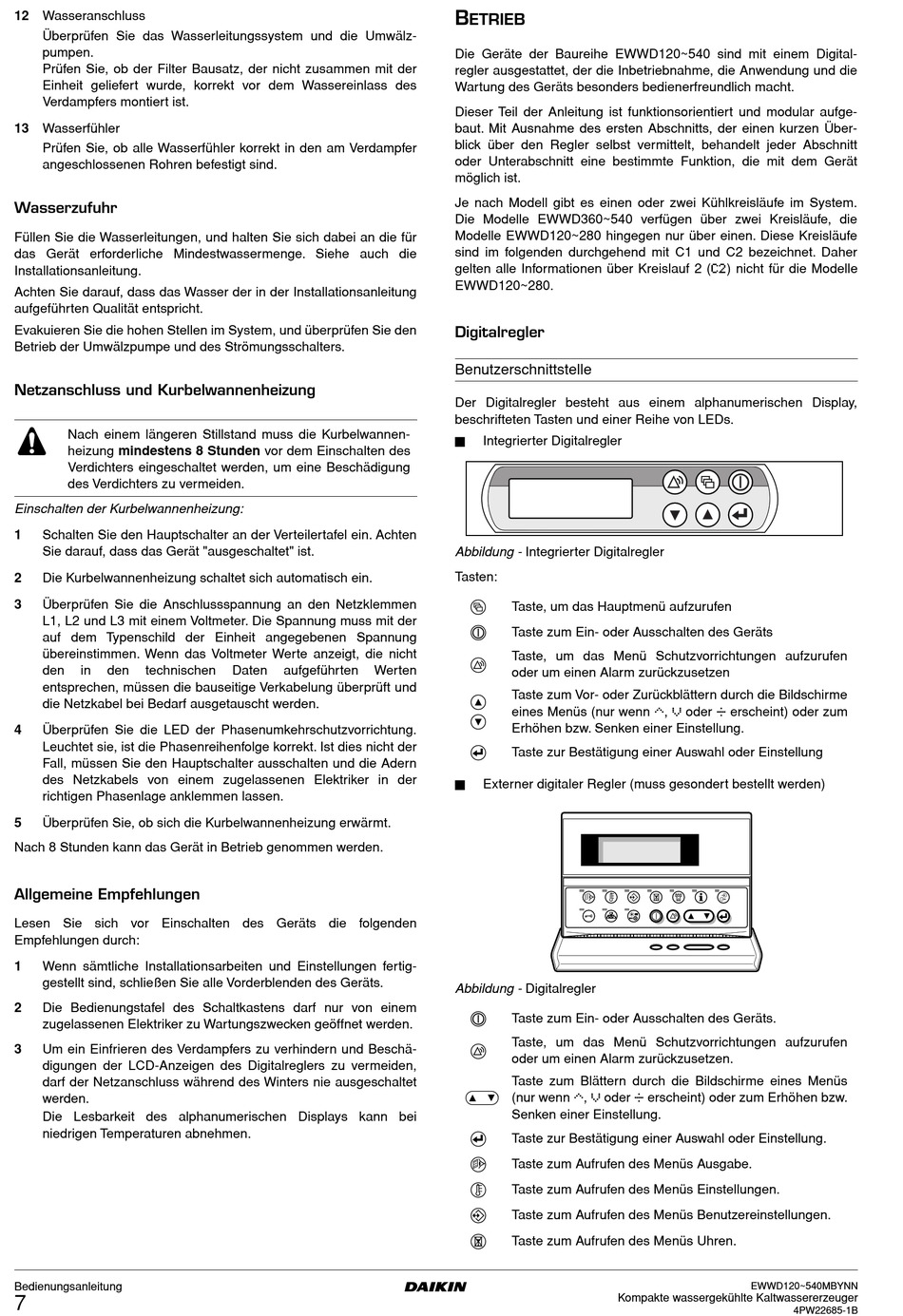

12 Wasseranschluss
Überprüfen Sie das Wasserleitungssystem und die Umwälz-
pumpen.
Prüfen Sie, ob der Filter Bausatz, der nicht zusammen mit der
Einheit geliefert wurde, korrekt vor dem Wassereinlass des
Verdampfers montiert ist.
13 Wasserfühler
Prüfen Sie, ob alle Wasserfühler korrekt in den am Verdampfer
angeschlossenen Rohren befestigt sind.

Wasserzufuhr

Füllen Sie die Wasserleitungen, und halten Sie sich dabei an die für
das Gerät erforderliche Mindestwassermenge. Siehe auch die
Installationsanleitung.
Achten Sie darauf, dass das Wasser der in der Installationsanleitung
aufgeführten Qualität entspricht.
Evakuieren Sie die hohen Stellen im System, und überprüfen Sie den
Betrieb der Umwälzpumpe und des Strömungsschalters.

Netzanschluss und Kurbelwannenheizung

Nach einem längeren Stillstand muss die Kurbelwannen-
heizung mindestens 8 Stunden vor dem Einschalten des
Verdichters eingeschaltet werden, um eine Beschädigung
des Verdichters zu vermeiden.
Einschalten der Kurbelwannenheizung:
1 Schalten Sie den Hauptschalter an der Verteilertafel ein. Achten
Sie darauf, dass das Gerät "ausgeschaltet" ist.
2 Die Kurbelwannenheizung schaltet sich automatisch ein.
3 Überprüfen Sie die Anschlussspannung an den Netzklemmen
L1, L2 und L3 mit einem Voltmeter. Die Spannung muss mit der
auf dem Typenschild der Einheit angegebenen Spannung
übereinstimmen. Wenn das Voltmeter Werte anzeigt, die nicht
den in den technischen
entsprechen, müssen die bauseitige Verkabelung überprüft und
die Netzkabel bei Bedarf ausgetauscht werden.
4 Überprüfen Sie die LED der Phasenumkehrschutzvorrichtung.
Leuchtet sie, ist die Phasenreihenfolge korrekt. Ist dies nicht der
Fall, müssen Sie den Hauptschalter ausschalten und die Adern
des Netzkabels von einem zugelassenen Elektriker in der
richtigen Phasenlage anklemmen lassen.
5 Überprüfen Sie, ob sich die Kurbelwannenheizung erwärmt.
Nach 8 Stunden kann das Gerät in Betrieb genommen werden.

Allgemeine Empfehlungen

Lesen Sie sich vor Einschalten des Geräts die folgenden
Empfehlungen durch:
1 Wenn sämtliche Installationsarbeiten und Einstellungen fertig-
gestellt sind, schließen Sie alle Vorderblenden des Geräts.
2 Die Bedienungstafel des Schaltkastens darf nur von einem
zugelassenen Elektriker zu Wartungszwecken geöffnet werden.
3 Um ein Einfrieren des Verdampfers zu verhindern und Beschä-
digungen der LCD-Anzeigen des Digitalreglers zu vermeiden,
darf der Netzanschluss während des Winters nie ausgeschaltet
werden.
Die Lesbarkeit des alphanumerischen Displays kann bei
niedrigen Temperaturen abnehmen.
Bedienungsanleitung
7
Daten aufgeführten Werten
B
ETRIEB
Die Geräte der Baureihe EWWD120~540 sind mit einem Digital-
regler ausgestattet, der die Inbetriebnahme, die Anwendung und die
Wartung des Geräts besonders bedienerfreundlich macht.
Dieser Teil der Anleitung ist funktionsorientiert und modular aufge-
baut. Mit Ausnahme des ersten Abschnitts, der einen kurzen Über-
blick über den Regler selbst vermittelt, behandelt jeder Abschnitt
oder Unterabschnitt eine bestimmte Funktion, die mit dem Gerät
möglich ist.
Je nach Modell gibt es einen oder zwei Kühlkreisläufe im System.
Die Modelle EWWD360~540 verfügen über zwei Kreisläufe, die
Modelle EWWD120~280 hingegen nur über einen. Diese Kreisläufe
sind im folgenden durchgehend mit C1 und C2 bezeichnet. Daher
gelten alle Informationen über Kreislauf 2 (
EWWD120~280.

Digitalregler

Benutzerschnittstelle
Der Digitalregler besteht aus einem alphanumerischen Display,
beschrifteten Tasten und einer Reihe von LEDs.
Integrierter Digitalregler
Abbildung - Integrierter Digitalregler
Tasten:
f
Taste, um das Hauptmenü aufzurufen
o
Taste zum Ein- oder Ausschalten des Geräts
Taste, um das Menü Schutzvorrichtungen aufzurufen
p
oder um einen Alarm zurückzusetzen
Taste zum Vor- oder Zurückblättern durch die Bildschirme
g
eines Menüs (nur wenn W, X oder C erscheint) oder zum
h
Erhöhen bzw. Senken einer Einstellung.
q
Taste zur Bestätigung einer Auswahl oder Einstellung
Externer digitaler Regler (muss gesondert bestellt werden)
Abbildung - Digitalregler
o
Taste zum Ein- oder Ausschalten des Geräts.
Taste, um das Menü Schutzvorrichtungen aufzurufen
p
oder um einen Alarm zurückzusetzen.
Taste zum Blättern durch die Bildschirme eines Menüs
k
(nur wenn W, X oder C erscheint) oder zum Erhöhen bzw.
Senken einer Einstellung.
q
Taste zur Bestätigung einer Auswahl oder Einstellung.
u
Taste zum Aufrufen des Menüs Ausgabe.
s
Taste zum Aufrufen des Menüs Einstellungen.
z
Taste zum Aufrufen des Menüs Benutzereinstellungen.
e
Taste zum Aufrufen des Menüs Uhren.
Kompakte wassergekühlte Kaltwassererzeuger
) nicht für die Modelle
EWWD120~540MBYNN
