Wartungsarbeiten

Die Verdrahtung und der Netzanschluss müssen von
einem zugelassenen Elektriker überprüft werden.
Luftwärmetauscher
Entfernen Sie Staub und andere Fremdkörper mit einer Bürste
und einem Gebläse von den Wärmetauscher-Lamellen. Blasen
Sie sie von innen aus dem Gerät heraus. Achten Sie darauf,
dass Sie die Lamellen nicht verbiegen oder beschädigen.
Bauseitige Verdrahtung und Netzanschluss
• Überprüfen Sie die Netzspannung auf der Verteilertafel. Die
Spannung muss mit der auf dem Typenschild der Einheit
angegebenen Spannung übereinstimmen.
• Überprüfen Sie die Anschlüsse, und achten Sie darauf, dass sie
korrekt durchgeführt sind.
• Überprüfen Sie, ob der Hauptschalter und der Fehlstromdetektor
auf der Verteilertafel korrekt arbeiten.
Interne Verdrahtung des Geräts
Führen Sie eine Sichtprüfung der Schaltkästen durch, und
achten Sie auf lose Anschlüsse (Klemmen und Bauteile).
Achten Sie darauf, dass die elektrischen Bauteile nicht
beschädigt oder lose sind.
Erdung
Überprüfen Sie, ob die Erdungskabel noch ordnungsgemäß
angeschlossen sind und die Erdungsklemmen fest angezogen sind.
Kältemittelkreislauf
• Überprüfen Sie das Geräteinnere auf Leckage. Verständigen Sie
Ihren Händler, wenn Sie dabei undichte Stellen feststellen.
• Überprüfen Sie den Arbeitsdruck Ihres Geräts. Siehe auch
Kapitel "Einschalten des Geräts" auf Seite
Verdichter
• Überprüfen Sie auf austretendes Öl. Ist dies der Fall,
verständigen Sie bitte Ihren Händler.
• Überprüfen Sie auf störende Betriebsgeräusche und Vibrationen.
Wenn der Verdichter beschädigt ist, verständigen Sie Ihren
Händler.
Wasserzufuhr
• Überprüfen Sie, ob die Wasseranschlüsse noch fest angezogen
sind.
• Überprüfen Sie, ob die Wasserqualität den in der Installations-
anleitung angegebenen Spezifikationen entspricht.
Wasserfilter
• Vergewissern Sie sich, den Wasserfilter vor dem Wassereinlass
des Verdampfers alle 4 Monate zu reinigen.
• Überprüfen Sie den Filter auf mögliche Schäden und achten Sie
darauf, dass die Maschengröße über der Filterfläche noch
maximum 1,0 mm beträgt.
Wassersensoren
Prüfen Sie, ob alle Wasserfühler in den Rohren vor dem
Wärmetauscher korrekt befestigt sind (siehe ebenfalls der
Aufkleber, der am Wärmetauscher angebracht ist).

Vorschriften zur Entsorgung

Die Demontage des Geräts sowie die Handhabung von Kältemittel,
Öl und möglichen weiteren Teilen muss gemäß den entsprechenden
örtlichen und staatlichen Bestimmungen erfolgen.
Bedienungsanleitung
21
A
Thermostatparameter
Eintrittsregelung der Kühlwassertemperatur des
Verdampfers/Austrittsregelung der Kühlwassertemperatur
des Verdampfers

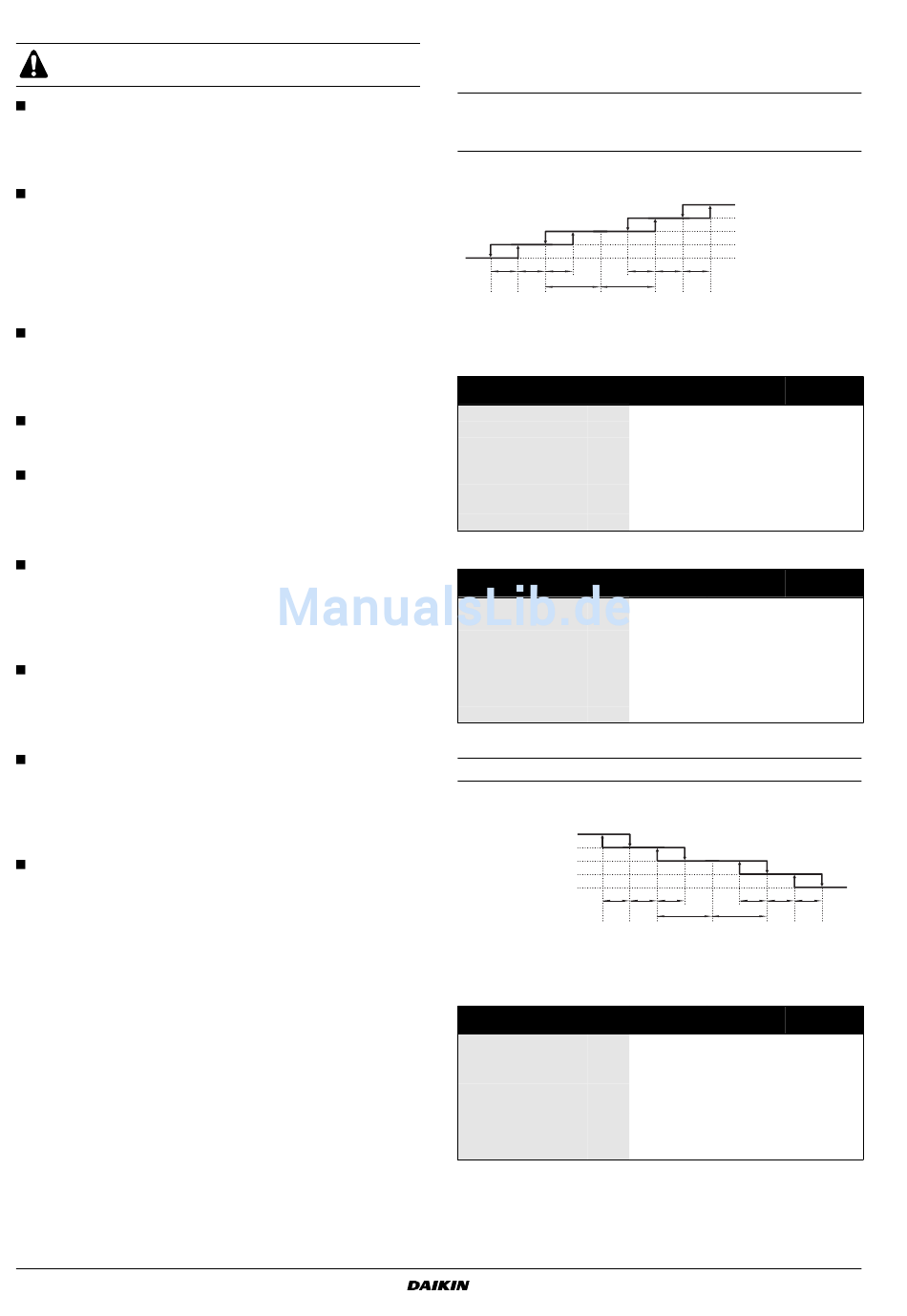

Die nachfolgende Abbildung zeigt ein Thermostatdiagramm.
In der nachfolgenden Tabelle sind die Standardwerte sowie die
oberen
aufgeführt.
Stufenunterschied - a
Stufenunterschied - b
Stufenlänge - c
Zeitmesser für
Anhebung
Zeitmesser für
Absenkung
Sollwert
8. (2)
Stufenunterschied - a
Stufenunterschied - b
Stufenlänge - c
Zeitmesser für
Anhebung
Zeitmesser für
Absenkung
Sollwert
Eintrittsregelung der Heizwassertemperatur des Verflüssigers
Die nachfolgende Abbildung zeigt ein Thermostatdiagramm.
In der nachfolgenden Tabelle sind die Standardwerte sowie die
oberen
aufgeführt.
Stufenunterschied - a
Stufenunterschied - b
Stufenlänge - c
Zeitmesser für
Anhebung
Zeitmesser für
Absenkung
Sollwert
I
NHANG
c b c c
a/2 a/2
Sollwert
und unteren Grenzwerte
EINTRITTSREGELUNG Standardwert
(K)
(K)
(K)
(Sek)
(Sek)
(°C)
(a) kann nur im Wartungsmenü geändert werden
AUSTRITTSREGELUNG Standardwert
(K)
(K)
(K)
(Sek)
(Sek)
(°C)
(a) kann nur im Servicemenü geändert werden
Schnelle Anhebung
Langsame Anhebung
Keine Maßnahme
Langsame Absenkung
Schnelle Absenkung
c b
und unteren Grenzwerte
EINTRITTSREGELUNG Standardwert
(K)
(K)
(K)
(Sek)
(Sek)
(°C)
(a) kann nur im Servicemenü geändert werden
Kompakte wassergekühlte Kaltwassererzeuger
Schnelle Anhebung
Langsame Anhebung
Keine Maßnahme
Langsame Absenkung
Schnelle Absenkung
b c
der Thermostatparameter
Unterer Oberer
Grenzwert Grenzwert
(a)
0,8 – –
(a)
0,5 – –
(a)
0,2 – –
48 12 300
24 12 300
12,0 7,0 23,0
Unterer Oberer
Grenzwert Grenzwert
(a)
0,8 – –
(a)
0,5 – –
(a)
0,2 – –
12 12 300
12 12 300
7,0 4,0 16,0
c c b c
a/2 a/2
Sollwert
der Thermostatparameter
Unterer Oberer
Grenzwert Grenzwert
(a)
0,8 – –
(a)
0,5 – –
(a)
0,2 – –
48 12 300
24 12 300
30 15 50
EWWD120~540MBYNN
4PW22685-1B
