KNF 390.0030 Betriebsanleitung Seite 16

Mini-Laborpumpen N 816.18, N 838.18

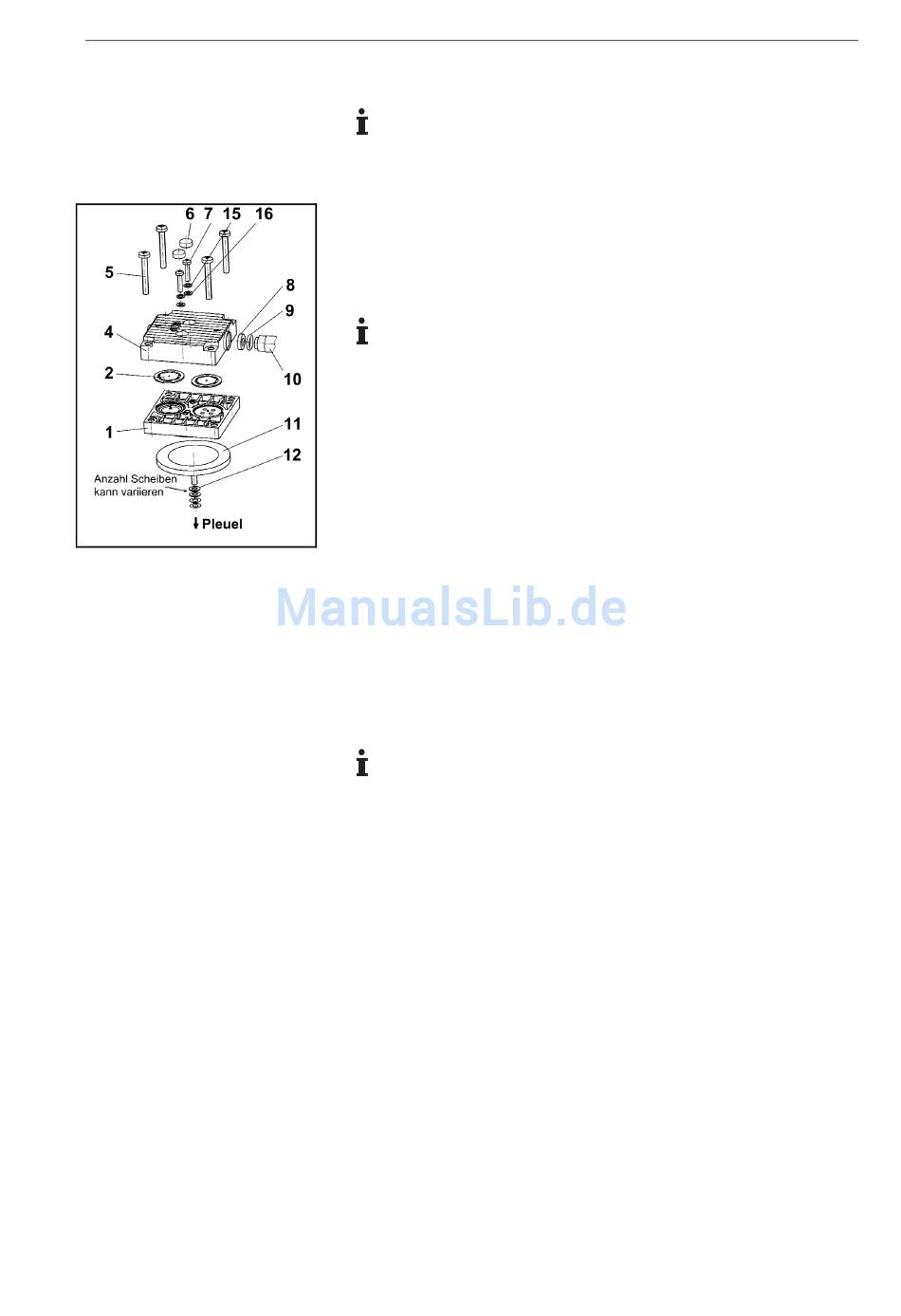

Abb. 10: Pumpenkopf
(Explosionszeichnung)
Original-Betriebsanleitung, deutsch, KNF 121446-121448 01/10
Membrane wechseln
Die Membranen nacheinander wechseln, um sicherzustellen,
dass die Passscheiben in gleicher Anzahl verwendet werden
wie zuvor.
1. Eine Membrane (11) herunterdrücken, so dass die andere
Membrane ihre höchste Position erreicht.
2. Die sich in der höchsten Position befindliche Membrane (11)
an gegenüberliegenden Seitenrändern anheben, fassen und
gegen den Uhrzeigersinn herausschrauben.
Vorsicht, dass die Passscheiben auf dem Gewinde der Memb-
rane nicht in das Pumpengehäuse fallen.
3. Passscheiben (12) vom Gewindebolzen der Membrane (11)
abnehmen und aufbewahren.
4. Alle Teile auf Verunreinigung kontrollieren und gegebenenfalls
reinigen (siehe hierzu Kapitel 6. Reinigung).
5. Die Passscheiben (12) auf den Gewindebolzen der neuen
Membrane (11) schieben.
6. Den Pleuel (Verbindungsteil zwischen Antriebswelle und
Membrane) in den oberen Umkehrpunkt bewegen durch Her-
unterdrücken der Membrane (11) des zweiten Pumpenkopfes.
7. Die neue Membrane (11) mit Passscheiben (12) in den Pleuel
schrauben (im Uhrzeigersinn) und handfest anziehen.
8. Die Schritte 1 bis 7 am zweiten Pumpenkopf durchführen.
Ventilplatten/Dichtungen wechseln
Die Ventilplatten/Dichtungen der Pumpenköpfe nacheinander
wechseln.
1. Nur für Pumpentypen N 816.3 KN.18, N 816.3 KT.18,
N 816.3 KN.45.18 und N 816.3 KT.45.18:
Verschaltungsrohr (10) aus einem der beiden Kopfdeckel (4)
ziehen; Vorsicht, dass das Distanzstück (8) und der O-Ring (9)
nicht verloren gehen.
2. An einem Pumpenkopf die beiden Schraubenabdeckungen (6)
mit einem kleinen Schraubendreher lösen und anschließend
die Schrauben (7) lösen.
3. Kopfdeckel (4) von der Zwischenplatte (1) trennen.
4. Von der Zwischenplatte (1) die Ventilplatten/Dichtungen (2)
entfernen.
5. Ventilsitze, Zwischenplatte (1) und Kopfdeckel (4) auf Sauber-
keit prüfen; bei Unebenheiten und Kratzern sind diese Teile zu
ersetzen.
6. Die neuen Ventilplatten/Dichtungen (2) in die Ventilsitze der
Zwischenplatte (1) einlegen; die Ventilplatten/Dichtungen für
Druck- und Saugseite sind identisch; gleiches gilt für Ober- und
Unterseite der Ventilplatten/Dichtungen.
Instandhaltung
25
