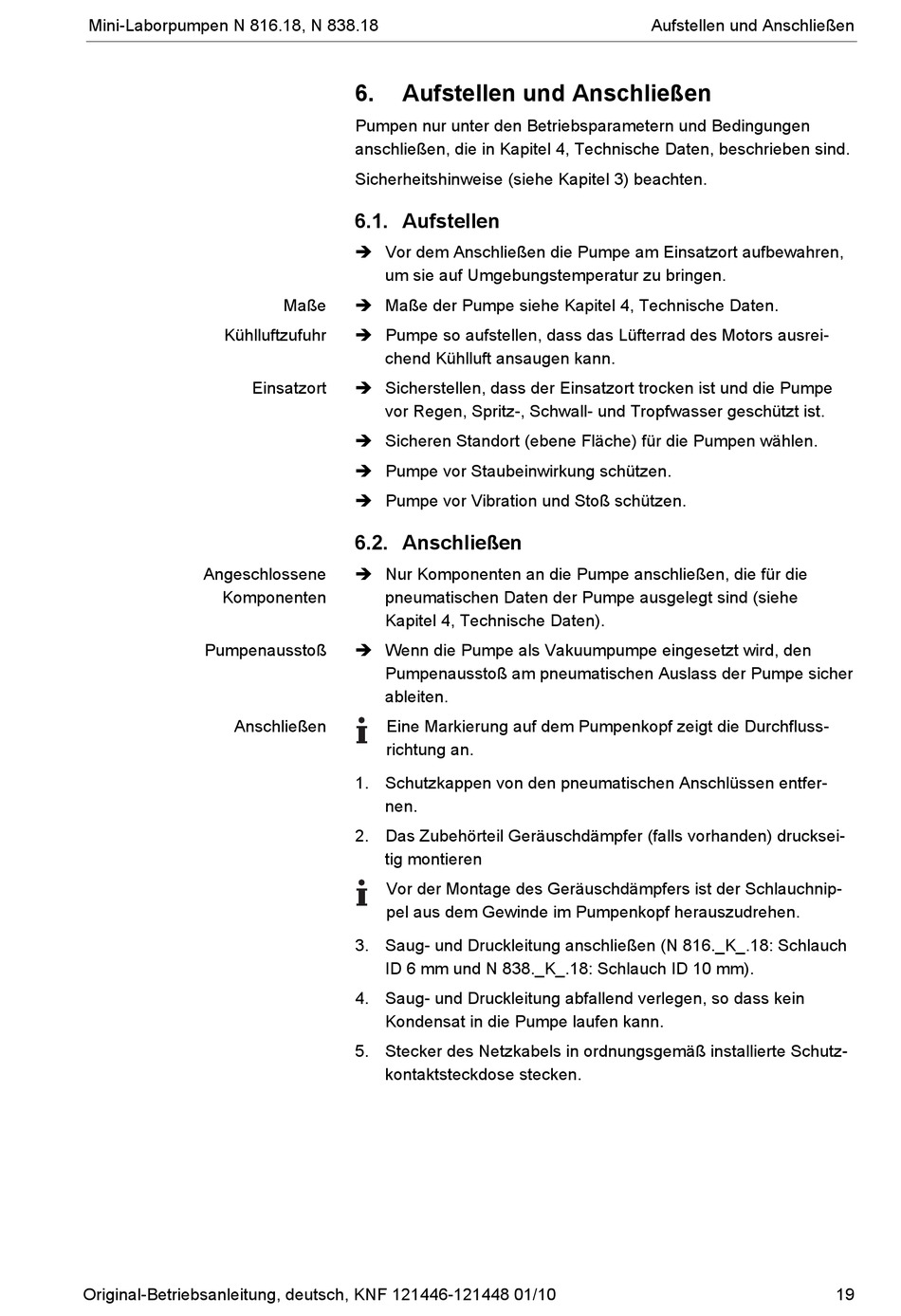

6. Aufstellen und Anschließen
Pumpen nur unter den Betriebsparametern und Bedingungen
anschließen, die in Kapitel 4, Technische Daten, beschrieben sind.
Sicherheitshinweise (siehe Kapitel 3) beachten.

6.1. Aufstellen

 Vor dem Anschließen die Pumpe am Einsatzort aufbewahren,
um sie auf Umgebungstemperatur zu bringen.
Maße  Maße der Pumpe siehe Kapitel 4, Technische Daten.
 Pumpe so aufstellen, dass das Lüfterrad des Motors ausrei-
chend Kühlluft ansaugen kann.
 Sicherstellen, dass der Einsatzort trocken ist und die Pumpe
vor Regen, Spritz-, Schwall- und Tropfwasser geschützt ist.
 Sicheren Standort (ebene Fläche) für die Pumpen wählen.
 Pumpe vor Staubeinwirkung schützen.
 Pumpe vor Vibration und Stoß schützen.
6.2. Anschließen
 Nur Komponenten an die Pumpe anschließen, die für die
pneumatischen Daten der Pumpe ausgelegt sind (siehe
Kapitel 4, Technische Daten).
 Wenn die Pumpe als Vakuumpumpe eingesetzt wird, den
Pumpenausstoß am pneumatischen Auslass der Pumpe sicher
ableiten.
Eine Markierung auf dem Pumpenkopf zeigt die Durchfluss-
richtung an.
1. Schutzkappen von den pneumatischen Anschlüssen entfer-
nen.
2. Das Zubehörteil Geräuschdämpfer (falls vorhanden) drucksei-
tig montieren
Vor der Montage des Geräuschdämpfers ist der Schlauchnip-
pel aus dem Gewinde im Pumpenkopf herauszudrehen.
3. Saug- und Druckleitung anschließen (N 816._K_.18: Schlauch
ID 6 mm und N 838._K_.18: Schlauch ID 10 mm).
4. Saug- und Druckleitung abfallend verlegen, so dass kein
Kondensat in die Pumpe laufen kann.
5. Stecker des Netzkabels in ordnungsgemäß installierte Schutz-
kontaktsteckdose stecken.
