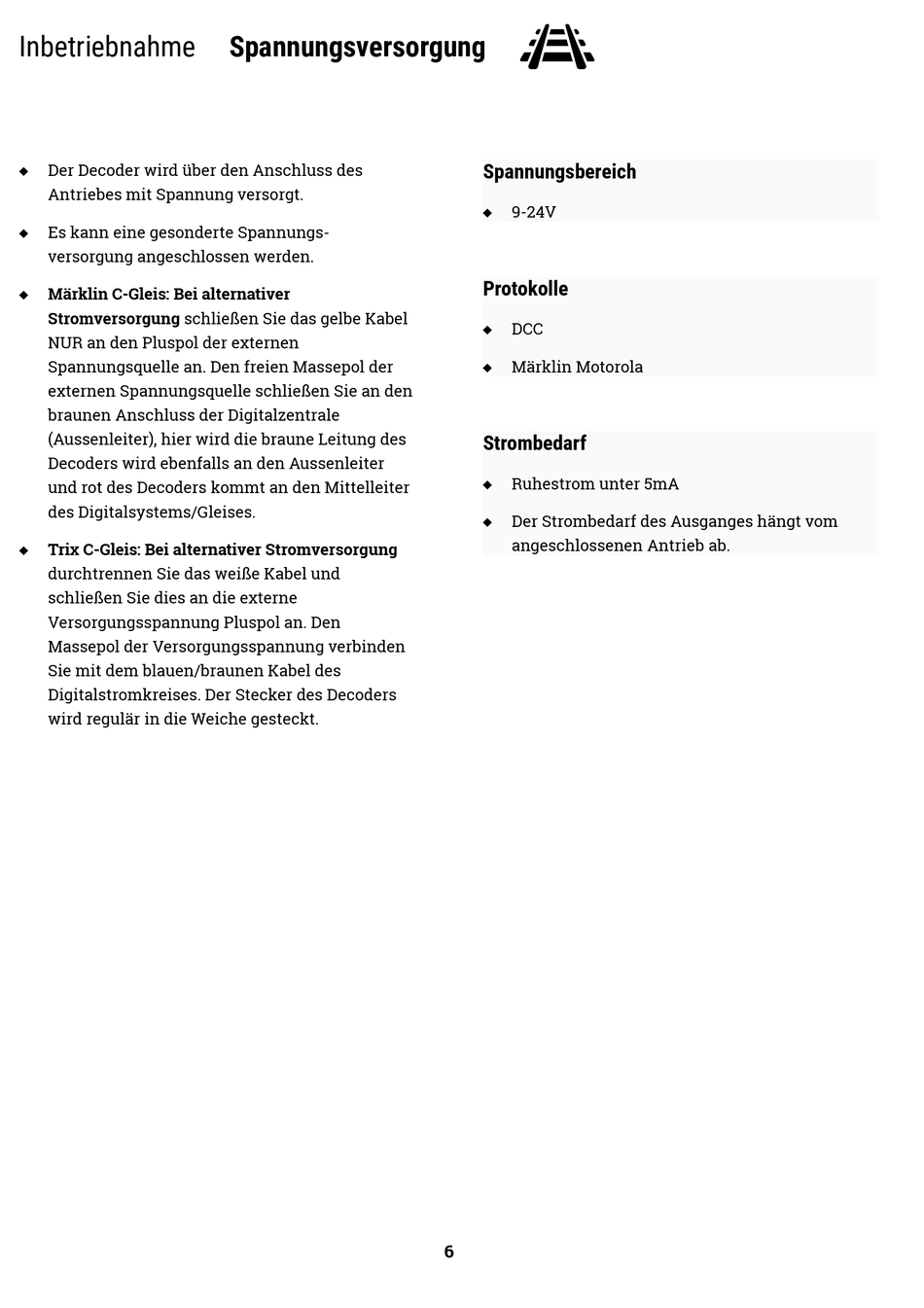

Inbetriebnahme
Der Decoder wird über den Anschluss des

Antriebes mit Spannung versorgt.
Es kann eine gesonderte Spannungs-

versorgung angeschlossen werden.
Märklin C-Gleis: Bei alternativer

Stromversorgung schließen Sie das gelbe Kabel
NUR an den Pluspol der externen
Spannungsquelle an. Den freien Massepol der
externen Spannungsquelle schließen Sie an den
braunen Anschluss der Digitalzentrale
(Aussenleiter), hier wird die braune Leitung des
Decoders wird ebenfalls an den Aussenleiter
und rot des Decoders kommt an den Mittelleiter
des Digitalsystems/Gleises.
Trix C-Gleis: Bei alternativer Stromversorgung

durchtrennen Sie das weiße Kabel und
schließen Sie dies an die externe
Versorgungsspannung Pluspol an. Den
Massepol der Versorgungsspannung verbinden
Sie mit dem blauen/braunen Kabel des
Digitalstromkreises. Der Stecker des Decoders
wird regulär in die Weiche gesteckt.

Spannungsversorgung

Spannungsbereich
9-24V

Protokolle
DCC

Märklin Motorola

Strombedarf
Ruhestrom unter 5mA

Der Strombedarf des Ausganges hängt vom

angeschlossenen Antrieb ab.
