BANCO DE TRABAJO

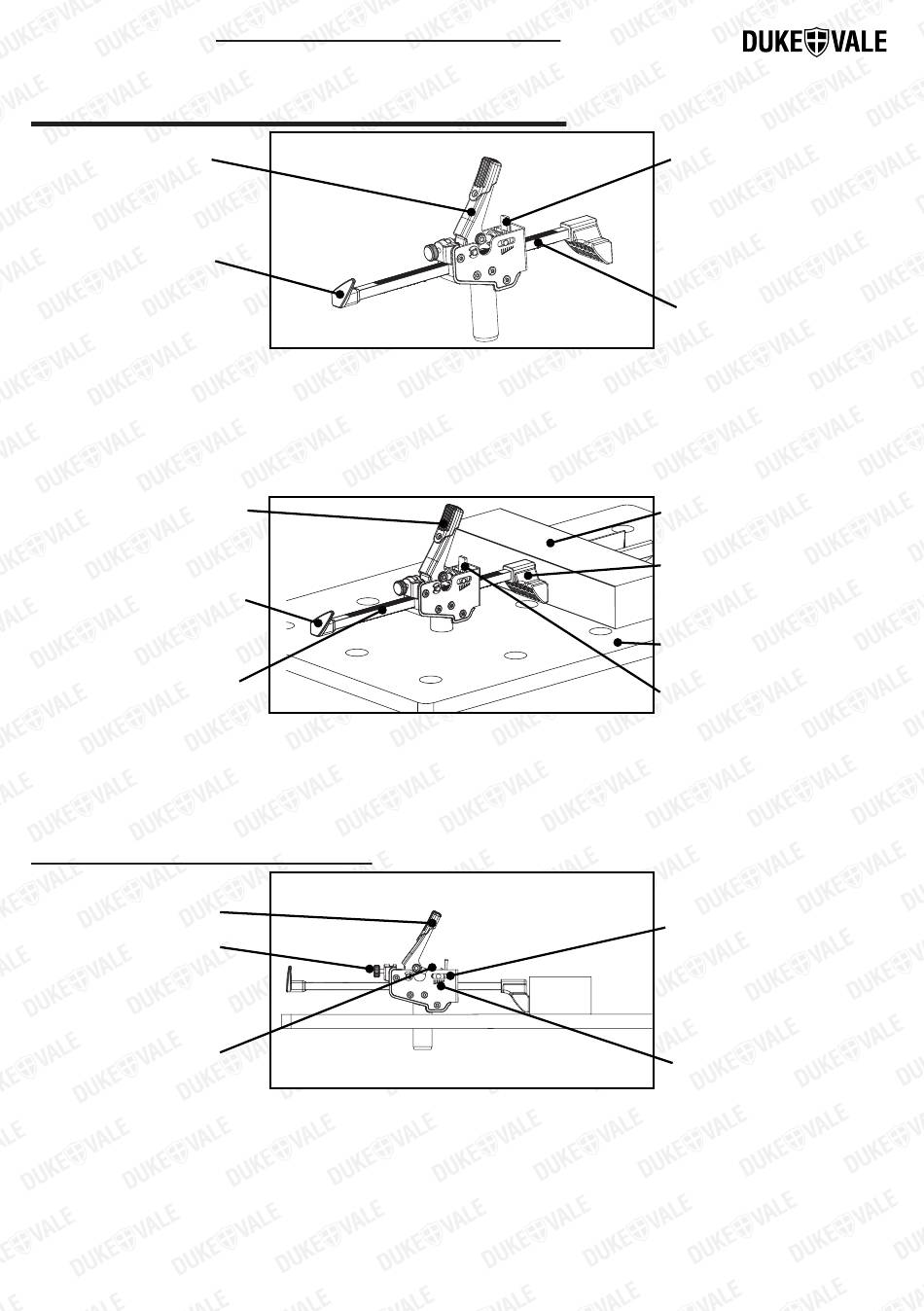

Abrazadera de Clavija de Empuje
Mango de sujeción
Mango de Varilla
de Sujeción
• Tire del mango de sujeción hacia arriba para aflojarlo. Tirar en diferente intensidad cambiará el
desplazamiento de la barra de sujeción en consecuencia, cambiando así la fuerza de sujeción.
• Presione la pieza de bloqueo y tire del mango para mover libremente la barra de sujeción a la
posición inicial, asegurándose de no aplicar demasiada fuerza, ya que esto puede afectar la
movilidad de la barra de sujeción.
Mango de sujeción
Mango de Varilla
de Sujeción
Varilla de Sujeción
• Inserte el extremo de la clavija de la abrazadera en la placa de la mesa de trabajo.
• Mientras presiona la pieza de bloqueo, empuje la varilla de sujeción para mover el cabezal de
sujeción cerca de la pieza de sujeción. Luego presione el mango de sujeción hacia abajo para
bloquearlo en su lugar.
Ajustar la fuerza de sujeción
Mango de sujeción
Botón de Ajuste
Asiento de
Posicionamiento
• Al presionar hacia abajo el mango de sujeción, cambiará el desplazamiento de la abrazadera. Cuanto
más presione hacia abajo el mango de sujeción, mayor será la tensión.
• Cuando empuja hacia abajo el mango de sujeción, la posición del eje de empuje cambia de izquierda
a derecha. La fuerza de sujeción se puede cambiar de acuerdo con la posición correspondiente del
eje de empuje y la escala.
• Cuando la manija de sujeción se ajusta a la posición requerida, el mango de ajuste se puede apretar
para limitar la manija de sujeción para el siguiente uso para ayudar a controlar la fuerza de sujeción.
Español
© DUKE & VALE
Pieza de Bloqueo
Varilla de Sujeción
Pieza de Sujeción
Cabezal de Sujeción
Placa de Mesa de Trabajo
Pieza de Bloqueo
Eje de Empuje
Nivel
