PLAN DE TRAVAIL

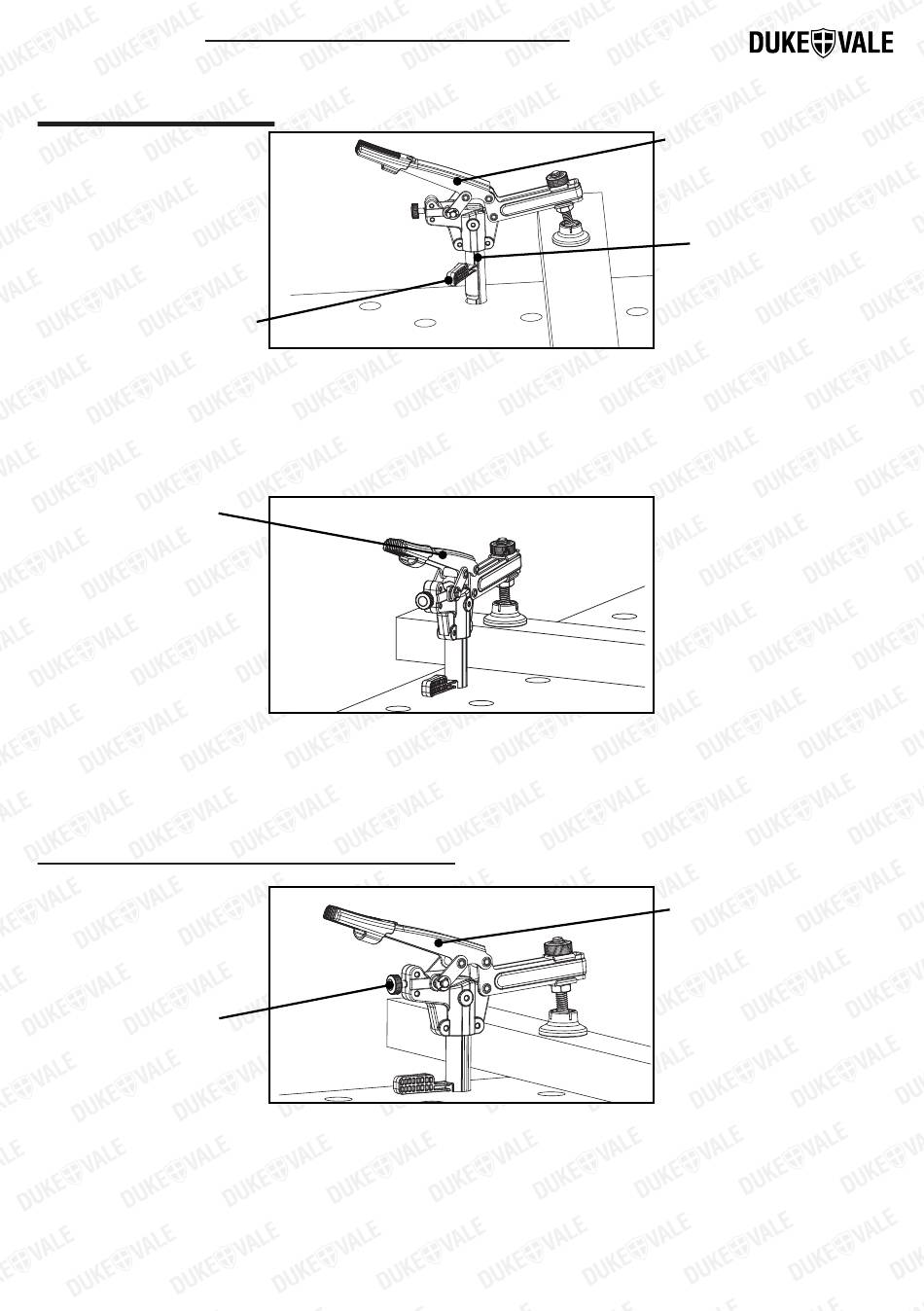

Pince Verticale

Positionnement des blocs
• Tirez la poignée de serrage vers le haut et insérez la pince dans le trou de la plaque utilisable.
• Insérez les blocs de positionnement près de la fente sur le côté droit de la tige de serrage dans le
trou du plateau dans un mouvement vers le bas et tournez dans le sens des aiguilles d'une montre
pour fixer la pince sur le plateau.
Poignée de serrage
• Poussez la poignée de serrage vers le bas pour la verrouiller en place.
Ajustement de la Force de Serrage
Bouton de
réglage
• Tirez la poignée de serrage vers le haut pour desserrer l'état de serrage.
• Tournez le bouton de réglage pour ajuster la force de serrage. Tournez à droite pour augmenter la
force de serrage et tournez à gauche pour la diminuer.
11 © DUKE & VALE
Français
Poignée de serrage
Côté droit de la
tige de serrage
Poignée de serrage
