PLAN DE TRAVAIL

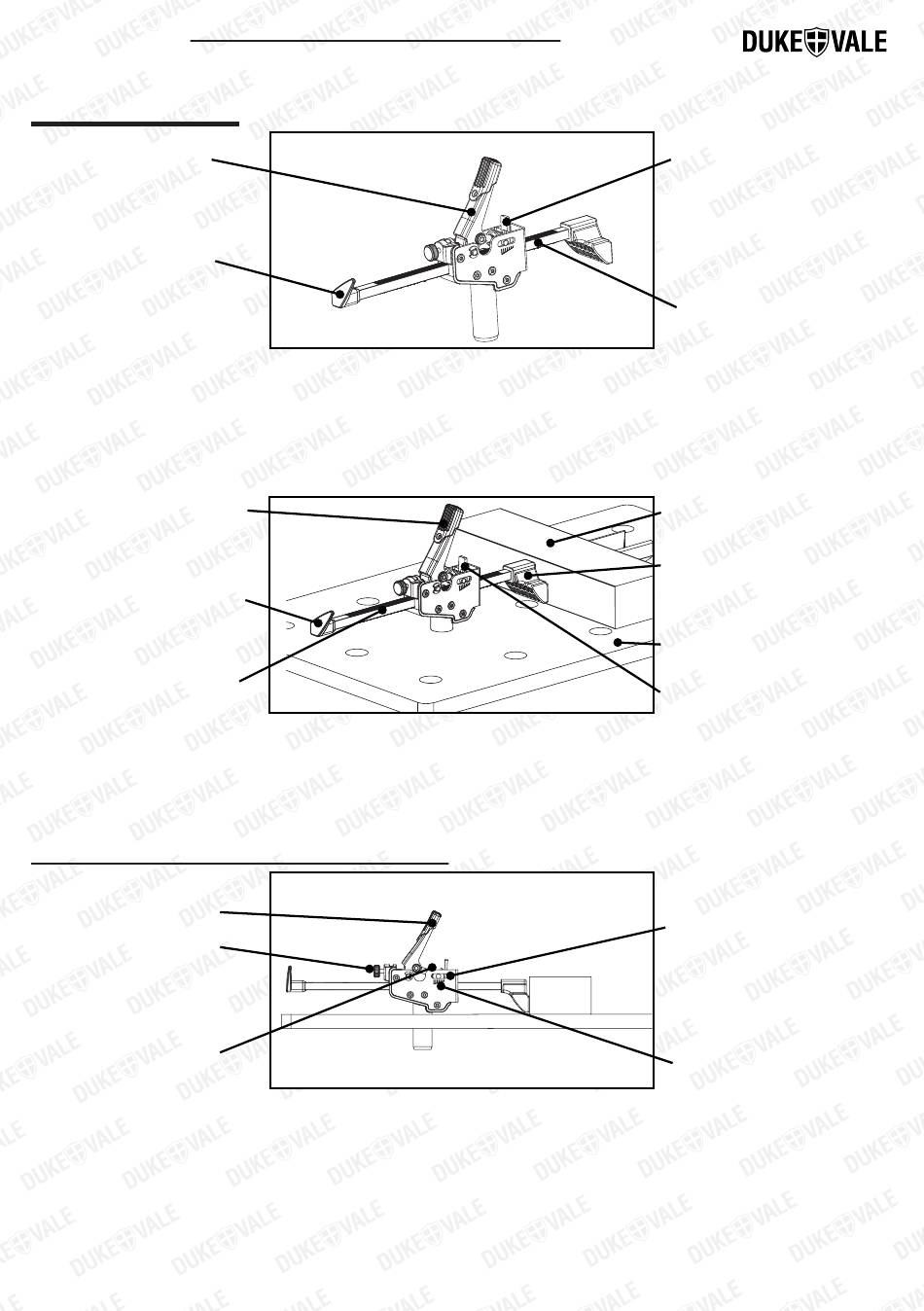

Pince à Pegs
Poignée de serrage
Poignée de la
tige de serrage
• Tirez la poignée de serrage vers le haut pour la desserrer. En tirant à différents degrés, le
déplacement de la tige de serrage se modifie en conséquence, ce qui modifie la force de serrage.
• Appuyez sur la pièce de blocage et tirez sur la poignée pour déplacer librement la tige de serrage
vers la position initiale, en veillant à ne pas utiliser trop de force car cela peut affecter la mobilité de
la tige de serrage.
Poignée de serrage
Poignée de la
tige de serrage
Tige de serrage
• Insérez l'extrémité de la pince dans la plaque de la table de travail.
• Tout en appuyant sur la pièce de blocage, poussez la tige de serrage pour qu'elle se déplace vers
la tête de serrage près de la pièce de blocage. Ensuite, appuyez sur la poignée de serrage dans un
mouvement vers le bas pour la verrouiller en place.
Ajustement de la Force de Serrage
Poignée de serrage
Bouton de réglage
Siège de
positionnement
•
En poussant la poignée de serrage vers le bas, il modifie le déplacement de la pince. Plus vous poussez sur la
poignée de serrage, plus la tension est forte.
•
Lorsque vous appuyez sur la poignée de serrage, la position de l'axe de poussée change de gauche à droite. La
force de serrage peut alors être modifiée en fonction de la position correspondante de l'arbre de poussée et de
l'échelle.
•
Lorsque la poignée de serrage est réglée dans la position requise, le bouton de réglage peut être serré pour
limiter la poignée de serrage à la prochaine utilisation afin d'aider à contrôler la force de serrage.
Français
© DUKE & VALE
Pièce de blocage
Tige de serrage
Pièce de serrage
Tête de serrage
Plateau de table de travail
Pièce de blocage
Arbre à pousser
Balance
12
