TAVOLO DA LAVORO

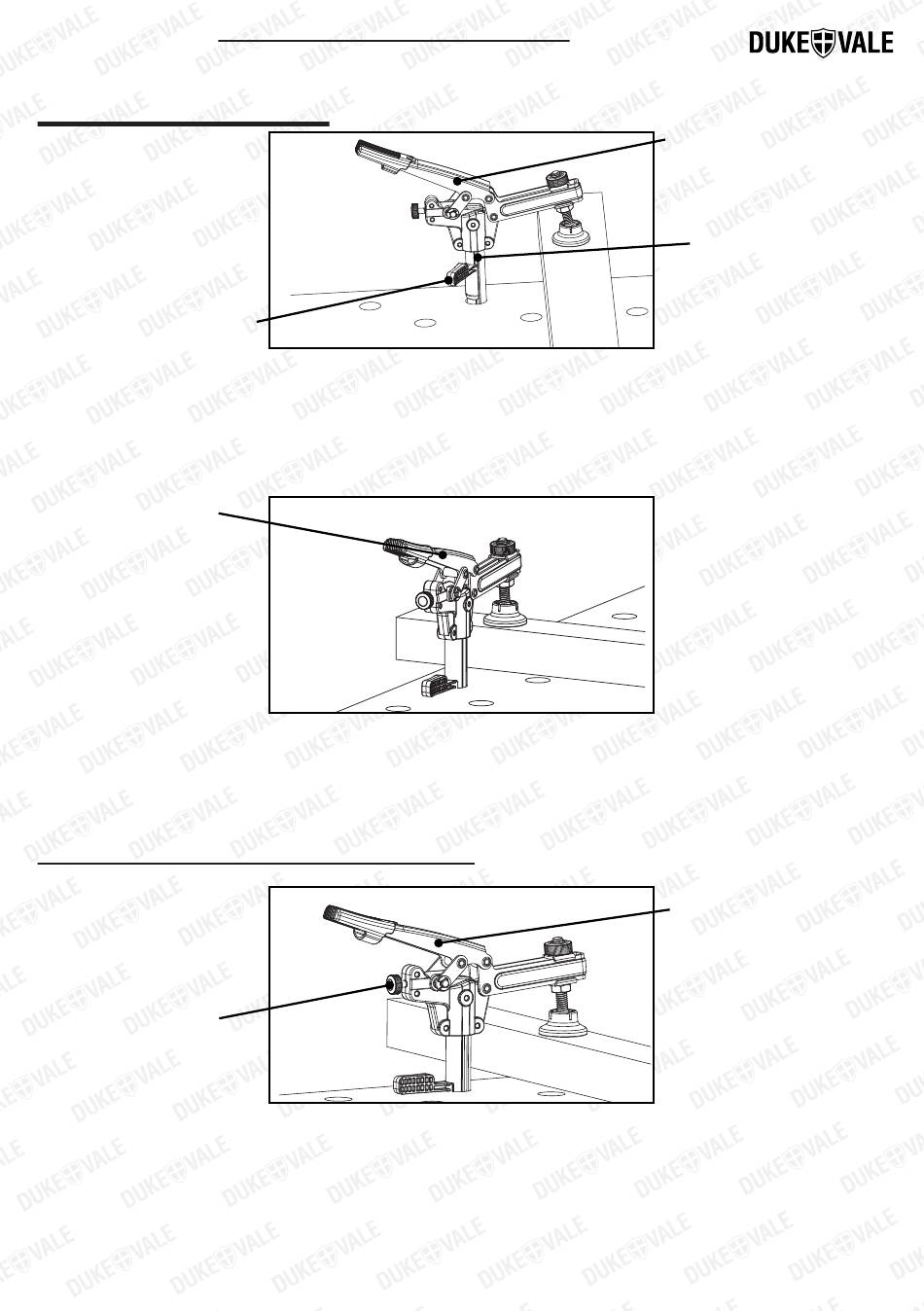

Morsetto Verticale
Blocchi di Posizionamento
• Tirare verso l'alto la maniglia di bloccaggio e inserire il morsetto nel foro della piastra da lavoro.
• Inserire i blocchi di posizionamento vicino alla fessura sul lato destro dell'asta di bloccaggio nel foro
della piastra con un movimento verso il basso e ruotare in senso orario per fissare il morsetto sulla
piastra.
Maniglia di serraggio
• Spingere la maniglia di bloccaggio verso il basso per bloccarla in posizione.
Regolazione della Forza di Serraggio
Manopola di
regolazione
• Tirare la maniglia di serraggio verso l'alto per allentare il serraggio corrente.
• Ruotare la manopola di regolazione per regolare la forza di serraggio. Girare a destra per aumentare
la forza di serraggio e a sinistra per diminuire la forza di serraggio.
25 © DUKE & VALE
Italiano
Maniglia di serraggio
Lato destro
dell'asta di
serraggio
Maniglia di serraggio
