WERKBANK

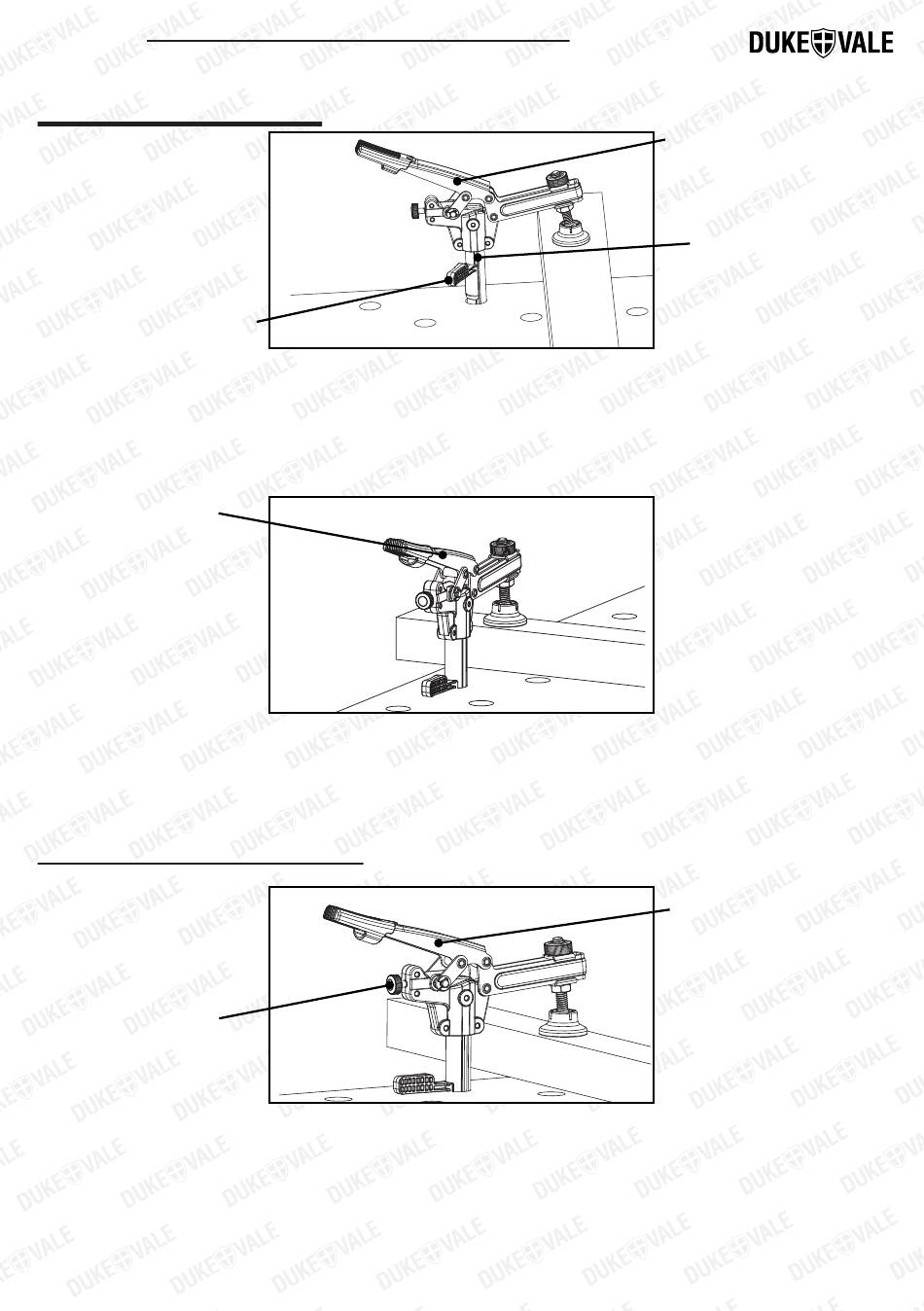

Vertikale Klemme

Blöcke positionieren
• Ziehen Sie den Spanngriff nach oben und führen Sie die Klemme in das Loch der bearbeitbaren
Platte ein.
• Führen Sie die Positionierblöcke in der Nähe des Schlitzes auf der rechten Seite der Klemmstange
in einer Abwärtsbewegung in die Plattenbohrung ein und drehen Sie sie im Uhrzeigersinn, um die
Klemme auf der Platte zu fixieren.
Spanngriff
• Drücken Sie den Spanngriff nach unten, damit er einrastet.

Einstellung der Klemmkraft

Einstellknopf
• Ziehen Sie den Klemmgriff nach oben, um den Klemmzustand zu lösen.
• Drehen Sie den Einstellknopf, um die Klemmkraft einzustellen. Nach rechts drehen, um die
Klemmkraft zu erhöhen, und nach links drehen, um die Klemmkraft zu verringern.
18 © DUKE & VALE
Deutsch
Spanngriff
Rechte Seite der
Klemmstange
Spanngriff
