TAVOLO DA LAVORO

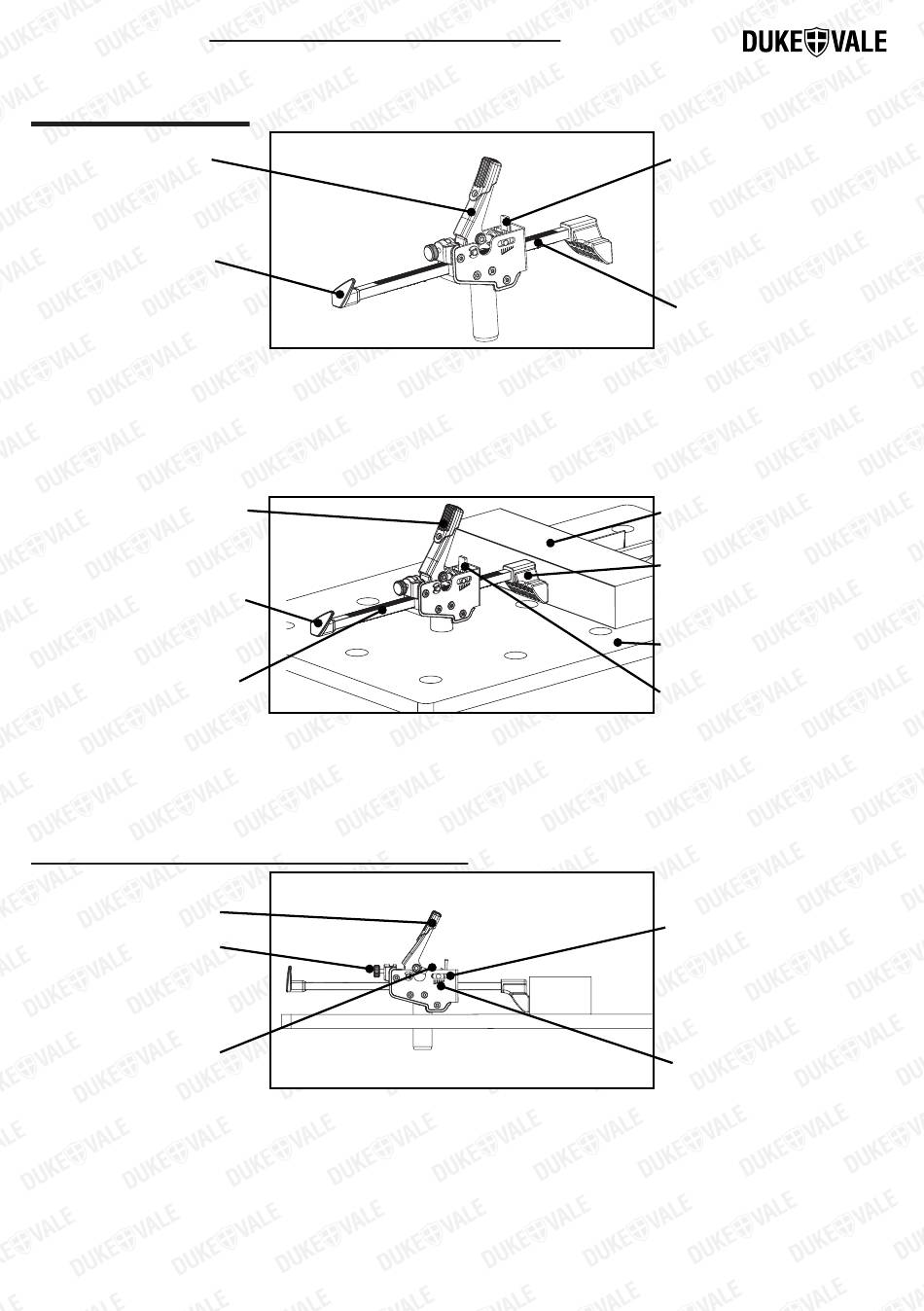

Morsa a Leva
Maniglia di serraggio
Maniglia dell'asta
di serraggio
• Tirare la maniglia di serraggio verso l'alto per allentarla. Tirando a scatti diversi si modifica di
conseguenza lo spostamento dell'asta di serraggio, modificando di conseguenza la forza di serraggio.
• Premere l'elemento di bloccaggio e tirare la maniglia per spostare liberamente l'asta di bloccaggio
nella posizione iniziale, assicurandosi di non usare troppa forza in quanto ciò potrebbe influire sulla
mobilità dell'asta di bloccaggio.
Maniglia di serraggio
Maniglia dell'asta
di serraggio
Asta di serraggio
• Inserire l'estremità del piolo del morsetto nella piastra del piano di lavoro.
• Mentre si preme l'elemento di bloccaggio, spingere l'asta di bloccaggio per muovere la testa di
bloccaggio vicino all'elemento di bloccaggio. Quindi premere la maniglia di bloccaggio con un
movimento verso il basso per bloccarla in posizione.
Regolazione della Forza di Serraggio
Maniglia di serraggio
Manopola di
regolazione
Sedi di
Posizionamento
•
Spingendo la maniglia di serraggio verso il basso cambierà lo spostamento del morsetto. Più si spinge la
maniglia di serraggio verso il basso, maggiore sarà la tensione.
•
Quando si spinge la maniglia di serraggio verso il basso, la posizione dell'albero di spinta cambierà da sinistra a
destra. La forza di serraggio potrà quindi essere modificata in base alla posizione corrispondente dell'albero di
spinta e della scala.
•
Quando la maniglia di serraggio è regolata nella posizione richiesta, la manopola di regolazione può essere
serrata per limitare la maniglia di serraggio per l'uso successivo per aiutare a controllare la forza di serraggio.
Italiano
© DUKE & VALE
Pezzo di bloccaggio
Asta di serraggio
Pezzo di serraggio
Testa di serraggio
Piastra del Piano di lavoro
Pezzo di bloccaggio
Asta di Spinta
Scala
