WERKBANK

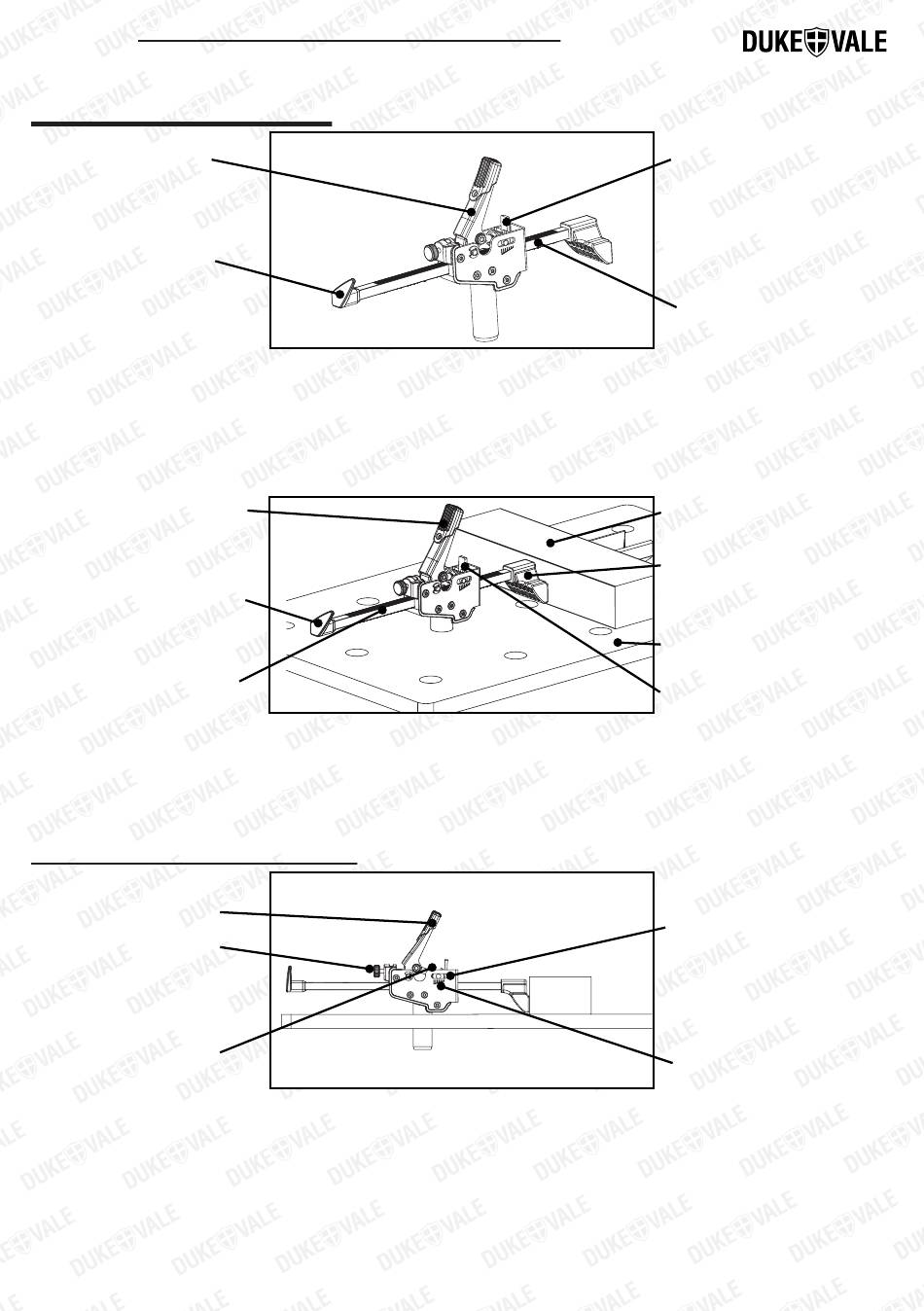

Druckdornklemme

Spanngriff
Handgriff der
Klemmstange
• Zum Lösen den Spanngriff nach oben ziehen. Durch Ziehen in verschiedenen Stufen wird die
Auslenkung der Klemmstange entsprechend verändert, wodurch sich die Klemmkraft ändert.
• Drücken Sie auf das Verriegelungsstück und ziehen Sie am Griff, um die Klemmstange frei in die
Ausgangsposition zu bewegen, wobei darauf zu achten ist, nicht zu viel Kraft anzuwenden, da dies
die Beweglichkeit der Klemmstange beeinträchtigen kann.
Spanngriff
Handgriff der
Klemmstange
Klemmstange
• Das Zapfenende der Klemme in die Arbeitstischplatte einführen.
• Während Sie auf das Verriegelungsstück drücken, drücken Sie die Klemmstange, um zum
Klemmkopf in die Nähe des Klemmstücks zu gelangen. Drücken Sie dann den Klemmgriff in einer
Abwärtsbewegung, um zu arretieren.
Einstellung der Klemmkraft
Spanngriff
Einstellknopf
Positioniersitz
•
Durch Herunterdrücken des Klemmgriffs wird die Verschiebung der Klemme verändert. Je weiter Sie den
Spanngriff nach unten drücken, desto grösser ist die Spannung.
•
Wenn Sie den Spanngriff nach unten drücken, ändert sich die Position des Schubschafts von links nach rechts.
Die Klemmkraft kann dann entsprechend der entsprechenden Position der Schubstange und der Skala verändert
werden.
•
Wenn der Spanngriff in die gewünschte Position eingestellt ist, kann der Einstellknopf angezogen werden, um
den Spanngriff für den nächsten Einsatz zu begrenzen und so die Spannkraft zu kontrollieren.
Deutsch
© DUKE & VALE
Sperrstück
Klemmstange
Klemmstück
Spannkopf
Arbeitstisch-Platte
Sperrstück
Druckwelle
Skala
