Duke & Vale Fixture Table Betriebsanleitung Seite 32

BANCO DE TRABAJO

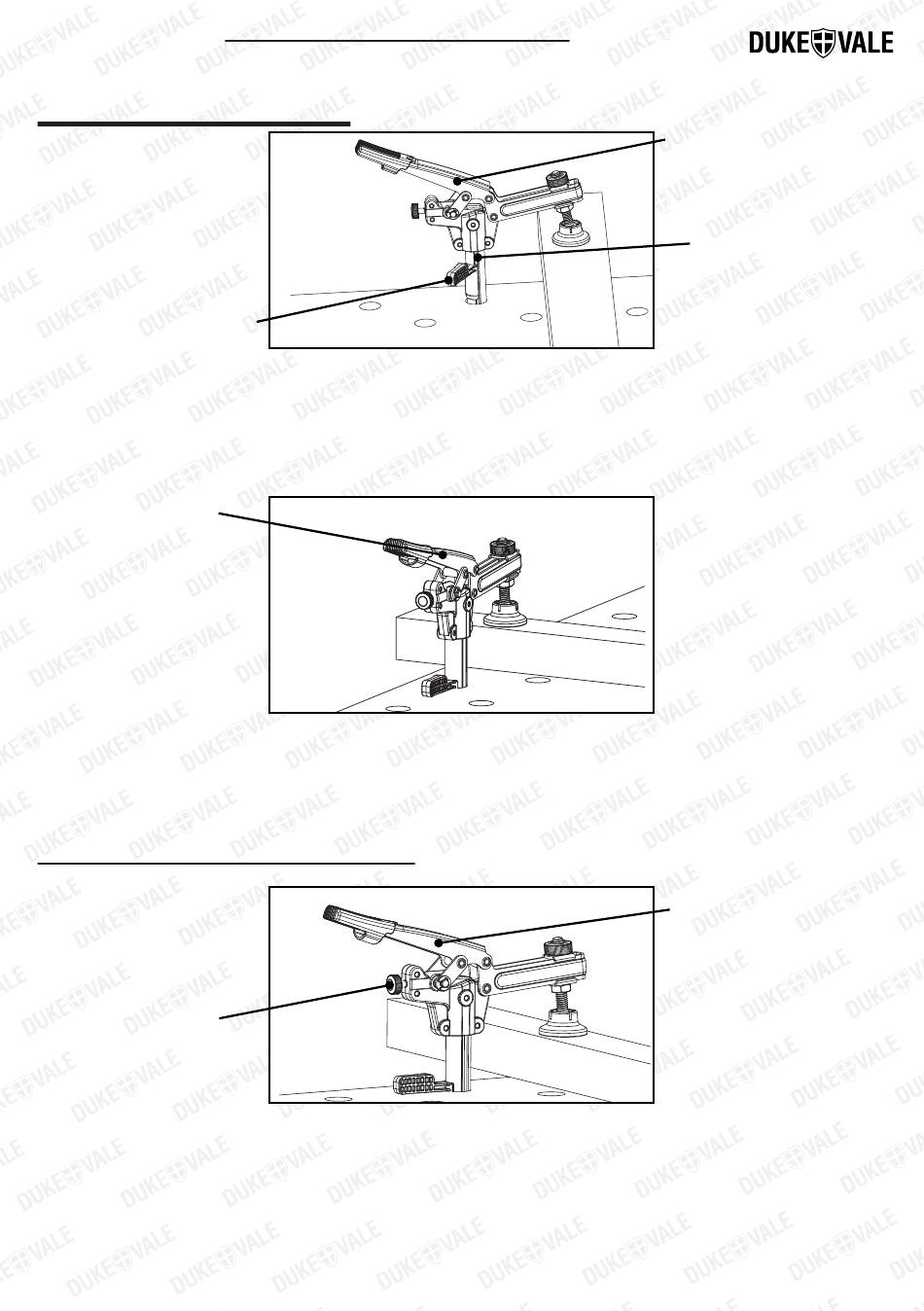

Abrazadera Vertical
Colocación de bloques
• Tire del mango de sujeción hacia arriba e inserte la abrazadera en el orificio de la placa de trabajo.
• Inserte los bloques de posicionamiento cerca de la ranura en el lado derecho de la varilla de sujeción
en el orificio de la platina con un movimiento hacia abajo y gírelos en el sentido de las agujas del
reloj para fijar la abrazadera en la platina.
Mango de sujeción
• Empuje el mango de sujeción hacia abajo para bloquearlo en su lugar.
Ajuste de la Fuerza de Sujeción
Botón de
Ajuste
• Tire del mango de sujeción hacia arriba para aflojar el estado de sujeción.
• Gire la perilla de ajuste para ajustar la fuerza de sujeción. Gire a la derecha para aumentar la fuerza
de sujeción y gire a la izquierda para disminuir la fuerza de sujeción.
32 © DUKE & VALE
Español
Mango de sujeción
Lado derecho
de la varilla de
sujeción
Mango de sujeción
