Montage Der Haube - Pkm 8099 IS Bedienungsanleitung

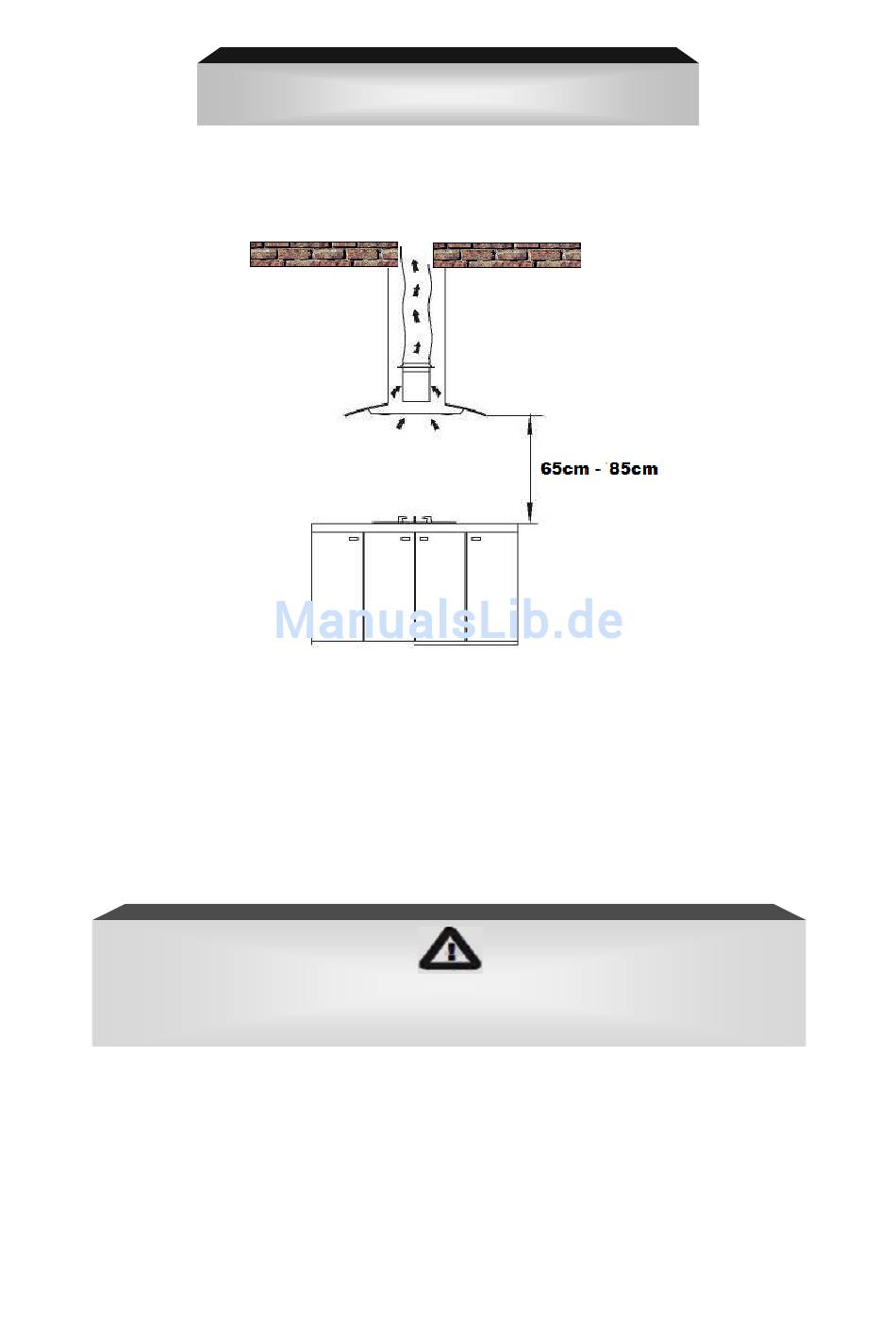

1. Halten Sie immer den notwendigen Sicherheitsabstand zwischen Haube und
Kochstelle ein.
2. Reinigen Sie vor dem Aufbau des Geräts unbedingt dessen nähere Umgebung, damit
später kein Staub oder Schutt eingesaugt wird.
3. Der Abluftschlauch darf nicht zusammen mit Gasrohren, Heißluftrohren usw. in dem
selben Schacht verlaufen.
4. Führen Sie den Abluftschlauch möglichst gerade von der Haube weg.
5. Die maximal zulässige Biegung nach außen beträgt 120
6. Überprüfen Sie während und nach dem Aufbau des Geräts mit einer Wasserwaage
die waagerechte Ausrichtung der Haube. Ansonsten können sich Fett- und/oder
Kondenswasser in den Ecken ansammeln.
Verwenden Sie Kohlefilter ausschließlich bei Umluftbetrieb.
7. Die Decke muss ein Gewicht von mindestens 120 kg tragen können. Die Stärke der
Decke muss mehr als 30 mm betragen.
8. Bohren Sie ein Loch mit einem Durchmesser von 170mm in die Decke.
9. Bohren Sie entsprechend der Aufhängplatte 12 Löcher in die Decke ( Bild 1 ).
10. Befestigen Sie die Aufhängplatte mit 12 großen Flachschrauben des Typs ST6*40
mm an der Decke. Benutzen Sie bei einer Betondecke 8 Dübelschrauben für die
Befestigung.
11. Benutzen Sie anschließend 8 Schrauben des Typs M4*10 und M4 Muttern mit
Dichtung, um die Aufhängplatte mit dem Winkeleisen zu verbinden ( Bild 2 ).
