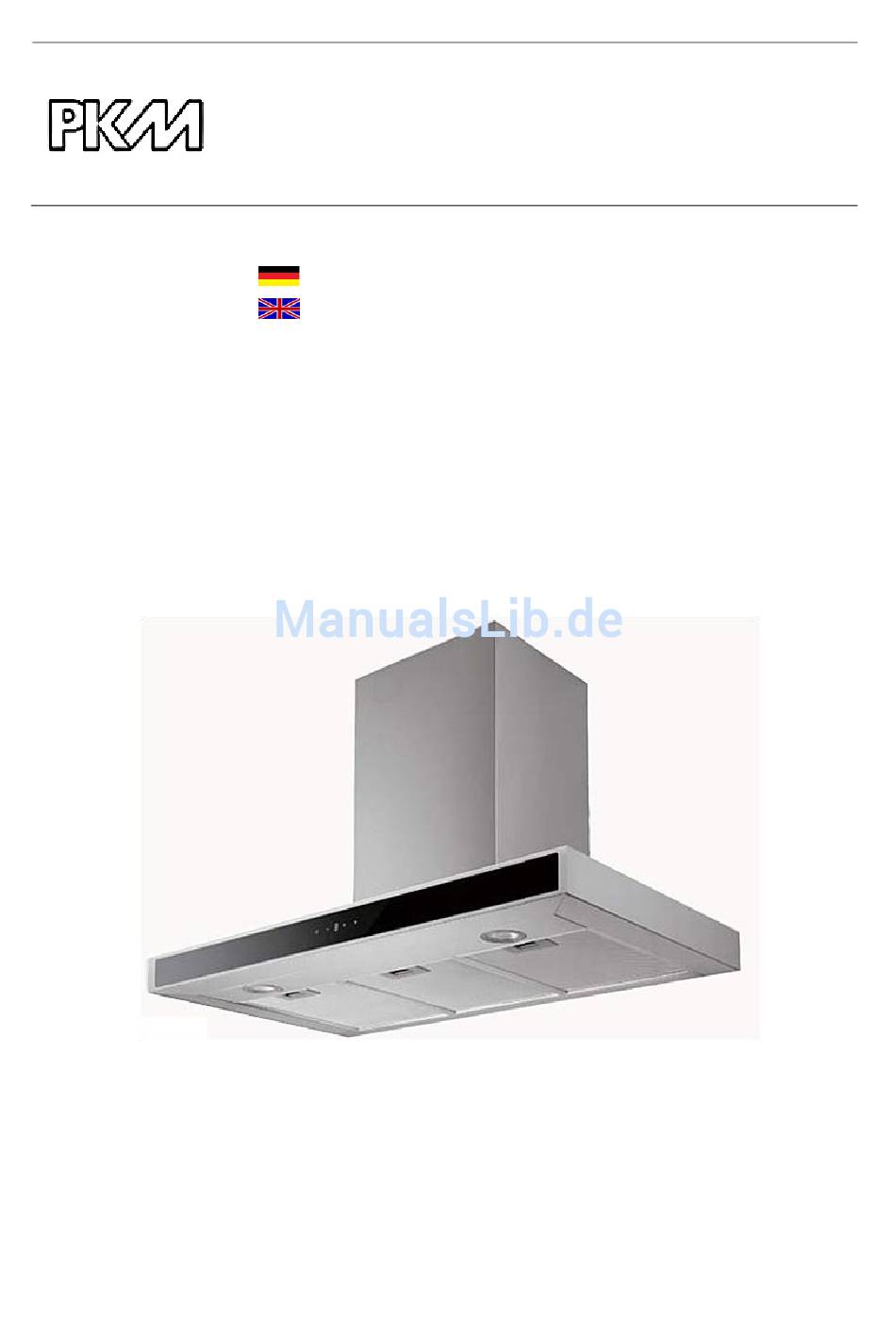

- Seite 1 TECHNOLOGIE FÜR DEN HAUSHALT TECHNOLOGY FOR DOMESTIC USE Bedienungsanleitung Instruction Manual Dunstabzugshaube Extractor Hood 8090GZ Deutsch Seite English Page www.pkm-online.de...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Kunde! Sehr geehrte Kundin! Wir möchten Ihnen herzlich danken, dass Sie sich zum Erwerb eines Produkts aus unserem reichhaltigen Angebot entschieden haben. Lesen Sie die gesamte Bedienungsanleitung, bevor Sie das Gerät zum ersten Mal benutzen. Verwahren Sie diese Bedienungsanleitung zur zukünftigen Verwendung an einem sicheren Ort. -
Seite 3: Sicherheitshinweise
1. Sicherheitshinweise Lesen Sie vor der ersten Benutzung des Geräts die gesamten Sicherheitshinweise gründlich durch. Die darin enthaltenen Informationen dienen Schutz Ihrer Gesundheit. Nichtbeachtung Sicherheitshinweise kann zu schweren Beeinträchtigungen Ihrer Gesundheit und im schlimmsten Fall zum Tod führen. verweist auf eine WARNUNG! verweist auf eine GEFAHR! Gefahrensituation, die ,wenn sie nicht... -
Seite 4: Das Netzanschlusskabel Darf Nur Durch Eine Qualifizierte Fachkraft
GEFAHR! 1. Benutzen Sie das Gerät nicht, wenn es nicht ordnungsgemäß arbeitet, sichtbar beschädigt oder heruntergefallen ist oder das Netzkabel oder der Netzstecker beschädigt sind. 2. Das Netzanschlusskabel darf nur durch eine qualifizierte Fachkraft (Elektrotechniker/-in) ausgetauscht werden. 3. Versuchen Sie niemals, das Gerät alleine zu reparieren. 4. - Seite 5 5. Ihr Hausstrom muss mit einem Sicherungsautomaten zur Notabschaltung des Geräts ausgestattet sein. 6. Halten Sie beim Aufbau des Geräts die Mindestabstände zwischen der Abzugshaube und dem Kochfeld genau ein. Mindestabstand Unterkante Haubenkörper zu Glaskeramik- und Gusskochplatten 65 cm Gaskochfeld 75 cm Kohle- / Öl- / Holzfeuerung 85 cm...
-
Seite 6: Installation
2. Führen Sie den Einbau des Geräts mit mindestens zwei Personen durch, weil Sie ansonsten das Gerät beschädigen oder der Person, die an dem Gerät arbeitet, Schaden zufügen. HINWEIS! 1. Das Gerät muss von mindestens zwei Personen transportiert und angeschlossen werden. 2. -
Seite 7: Installationsschritte
7. Verwenden Sie nur glatte Rohre oder flexible Abluftschläuche aus nicht brennbarem Material. 8. Halten Sie bei waagerechter Verlegung der Abluftleitung ein Mindestgefälle von 1 cm/m oder einen Neigungswinkel von 2 ein. Ansonsten läuft Kondenswasser in den Motor der Abzugshaube. 9. - Seite 8 1. Bohren Sie drei 8 mm Löcher zur Befestigung der Wandaufhängung. Schrauben Sie die Wandaufhängung mit den mitgelieferten Schrauben und Dübeln an der Wand fest. Bohrlöcher Dübel Wandbefestigung Schrauben 4*30 mm 2. Hängen Sie die Haube auf die Wandbefestigung. 3. Setzen Sie den oberen Kamin in den unteren Kamin ein. Ziehen Sie den oberen Kamin nach oben aus.
- Seite 9 4. Wenn Sie die gewünschte Höhe erreicht haben, hängen Sie die Befestigungslöcher in die Befestigungsschrauben, wie unten dargestellt. 1 Oberer Kamin Unterer Kamin 5. Verwenden Sie zwei 4*8 mm Schrauben, um die Kaminteile zu verbinden. Ziehen Sie die Schrauben zu fest, damit der obere Kamin nach Montage ausziehbar bleibt Unterer Kamin Oberer Kamin...
-
Seite 10: Bedienfeld
Wand angebracht ist, da das Gerät ansonsten nicht ordnungsgemäß arbeitet. Kohlefilter Vor Montage Netzstecker ziehen! Nur im Umluftbetrieb verwenden. Bestellen Sie den Kohlefilter unter www.pkm-online.de 3. Bedienfeld An/Aus. Geschwindigkeit erhöhen. Geschwindigkeit vermindern. Licht. Display: 1 für langsam, 2 für mittel, 3 für schnell. -
Seite 11: Reinigung/Pflege
HINWEIS! Benutzen Sie alle Beleuchtungseinheiten nur, wenn das Gerät in Betrieb ist. Benutzen Sie die Beleuchtungseinheiten nicht zur Raumbeleuchtung. VORSICHT! Berühren Sie die Beleuchtung für 30 Minuten nach Betrieb des Geräts nicht. Decken Sie das Leuchtmittel niemals mit wärmeisolierenden oder anderen Gegenständen ab. 4. -
Seite 12: Aluminiumfilter
9. Benutzen Sie niemals einen Dampfreiniger. STROMSCHLAGGEFAHR! Fettfilter Aluminiumfilter Aluminiumfüssen nicht ersetzt werden. Einmal pro Monat von Hand oder in der Spülmaschine (30 ) reinigen. Verwenden Sie keine aggressiven Reinigungsmittel. Benutzen keine Scheuermittel! Benutzen keine alkalischen Spülmaschinenreiniger (ph größer 7). Filter nicht zusammen mit verschmutztem Geschirr in den Geschirspüler stellen. -
Seite 13: Problembehandlung
Erforderlicher Minimalabstand Oberflächen Topfdeckeln, Topflappen etc. zur Vermeidung heißwerdender Teile und Brandrisiken. --- m = 0,45 m Vermeidung unangemessen heißwerdender Teile, Brandrisiken und einer Strahlenbelastung durch UV-Strahlung dürfen ausschließlich selbstabschirmende Leuchtmittel verwendet werden. Kohlefilter Herkömmliche Kohlefilter können nicht gereinigt werden. Diese Filter haben eine begrenzte Aufnahmefähigkeit und sind in der Regel nach 3-6 Monaten verbraucht. - Seite 14 Haube nicht richtig befestigt. Haube richtig befestigen. Ungenügende Abzugsleistung. Abstand Haube-Kochfeld zu groß. Haube tiefer hängen. Zu viel Zugluft aufgrund geöffneter Türen und/oder Fenster schließen. Türen und/oder Fenster. Gerät ist instabil. Befestigungsbügel/-schrauben nicht ...
-
Seite 15: Technische Daten
6. Technische Daten Geräteart Dunstabzugshaube Material Edelstahl, Glas Einbaubreite in cm 90,00 Touch Control Umluftbetrieb/Abluftbetrieb* Jährlicher Energieverbrauch (AEC 70,1 kW/h hood Energieeffizienzklasse Fluiddynamische Effizienz (FDE 21,4 hood Fluiddynamische Effizienzklasse Beleuchtungseffizienz (LE 22,0 lux/W hood Beleuchtungseffizienzklasse Fettabscheidegrad 73,7 % Fettabscheidegradklasse Luftstrom ** 370 m... -
Seite 16: Entsorgung
7. Entsorgung 1. Achten Sie beim Entpacken unbedingt darauf, dass die Bestandteile der Verpackung ( Polyäthylentüten, Polystyrenstücke ) nicht in die Reichweite von Kindern gelangen. ERSTICKUNGSGEFAHR! 2. Nicht mehr benutzte alte Geräte müssen zuständigen Wiederverwertungsstelle zugeführt werden. Keinesfalls offenen Flammen aussetzen. -
Seite 17: Garantiebedingungen
8. Garantiebedingungen für Elektro-Großgeräte der PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers Der Hersteller leistet dem Verbraucher für die Dauer von 24 Monaten, gerechnet vom Tag des Kaufes Garantie für einwandfreies Material und fehlerfreie Fertigung. Dem Verbraucher stehen neben den Rechten aus der Garantie die gesetzlichen Gewährleistungsrechte zu, die der Verbraucher gegen den Verkäufer hat, bei dem er... - Seite 18 Dear customer! We would like to thank you for purchasing a product from our wide range of domestic appliances. Read the complete instruction manual before you operate the appliance for the first time. Retain this instruction manual in a safe place for future reference.
-
Seite 19: Safety Instructions
1. Safety instructions Read the safety instructions carefully before you operate the appliance for the first time. All information included in those pages serve for the protection of the operator. If you ignore the safety instructions, you will endanger your health and life. - Seite 20 (e.g. coal furnace), ensure there is sufficient air supply in the room where the appliance is installed in. Always consult your local chimney-sweep master. When you operate the appliance in recirculating mode, you can simultaneously run room-air dependent fireplaces. 5. If gas is set free in your home: ...
- Seite 21 FIRE! Clean or replace the filters regularly. 13. Disconnect the appliance from the mains before cleaning and maintenance. 14. While unpacking, the packaging materials (polythene bags, polystyrene pieces, etc.) should be kept away from children. CHOKING HAZARD! 15. This appliance may be operated by children aged from 8 years and above as well as by persons with reduced physical, sensory and mental capabilities or lack of experience and knowledge if they are supervised or have been instructed concerning the safe use of the appliance and do comprehend the hazards...
-
Seite 22: Installation
2. Installation WARNING! Do not lead the exhaust air into a chimney which is used for extracting exhaust air of appliances operated by gas or other combustibles. 2. For extracting the exhaust air always observe the current legal regulations. 3. The diameter of the exhaust hose must meet the diameter of the connecting ring. - Seite 23 Vertically: Lay the exhaust hose to a roof cap*. Horizontally: Lay the exhaust hose to an exhaust outlet equipped with an air grille*. *: Not included in delivery. 1. Drill three 8 mm holes to fix the suspension device. Tighten the suspending bracket using the supplied screws and dowels on the wall.
- Seite 24 3. Put the upper chimney into the lower chimney. Pull out the upper chimney. Adjust the upper chimney relevant to the height you desire. 4. When you have reached your desired height, hang the fixing holes to the fixing screws as described on the drawing below. 1 Upper chimney Lower chimney 5.
- Seite 25 Unplug the appliance before installing the carbon filter. For recirculating mode only. open close You can order the carbon filter at www.pkm-online.de If the socket is covered by the chimney, you must plug in the appliance at an earlier point in time.
-
Seite 26: Control Panel
3. Control panel On/Off. Touch to increase the speed of the motor. Touch to decrease the speed of the motor. Light. Display: 1 = slow, 2 = medium, 3 = high speed. Quick timer: Touch + and - for 1 second. The display will flash and the 5- minutes-countdown begin. - Seite 27 2. Do not clean the control panel with a detergent. Use a damp cloth. Otherwise you may damage the electronic components of the controls. 3. Never use any alcohol-containing detergents to clean matt black painted appliances as these detergents cause colour-changes. 4.
- Seite 28 Replacing of the illuminant Do not touch the illuminant with your hands. The sweat on your fingers will reduce the operating time of your new illuminant. Use a thin cloth or a thin glove. WARNING! Disconnect the appliance from the energy supply. 2.
-
Seite 29: Trouble Shooting
5. Trouble shooting MALFUNCTION POSSIBLE CAUSE MEASURE The appliance does not work at all. The plug of the appliance is not Check the corresponding socket by connected to the socket. connecting it with another appliance. The plug has become loose. ... -
Seite 30: Technical Data
If the cover panel of the wall box is equipped with firm and slanted slats, the air vent may be obstructed. Check by removing the cover panel. Install a cover panel with moveable slats, which do not obstruct the air vent. ... -
Seite 31: Waste Management
Instruction manual Telescopic chimney extractable from-to 50.00-98.00 cm Dimensions appliance H*W*D in cm 59.80-104.00*90.00*50.00 Weight net/gross in kg 13.70/17.20 Extraction mode: installation with ventilation stack or air duct outwards only, wall penetration = Ø 150 mm, drilling about Ø ca. 160 mm. Measured values at minimum/maximum motor speed. -
Seite 32: Guarantee Conditions
8. Guarantee conditions for large electric appliances; PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers This appliance includes a 24-month guarantee for the consumer given by the manufacturer, dated from the day of purchase, referring to its flawless material- components and its faultless fabrication. -
Seite 33: Technische Zeichnung
A. Technische Zeichnung/technical drawing Abmessungen in mm. Dimensions in mm. -
Seite 34: Technologie Für Den Haushalt
Sie finden alle Informationen zum Kundendienst auf der Einlage in dieser Bedienungsanleitung. Aftersales service information on the leaflet inside this instruction manual. Änderungen vorbehalten Subject to alterations Stand Updated 08.05.2015 05/08/2015 © PKM GmbH & Co. KG, Neuer Wall 2, 47441 Moers...
