WICHTIG
Es ist zu beachten, dass der Schutzleiter an die Klemme der mit
gekennzeichneter Anschlussleiste angeschlossen werden muss. Wie auf
Abbildung gezeigt.
Die Elektroinstallation des Backofens sollte mit einem Notschalter ausgestattet
sein, der im Notfall das ganze Gerät vom Netz abschaltet.
Der Abstand zwischen den Arbeitskontakten des Notschalters muss mind. 3 mm
betragen.
Vor Anschluss des Gerätes an das Stromnetz sind die Informationen auf
Typenschild und Schaltplan durchzulesen.

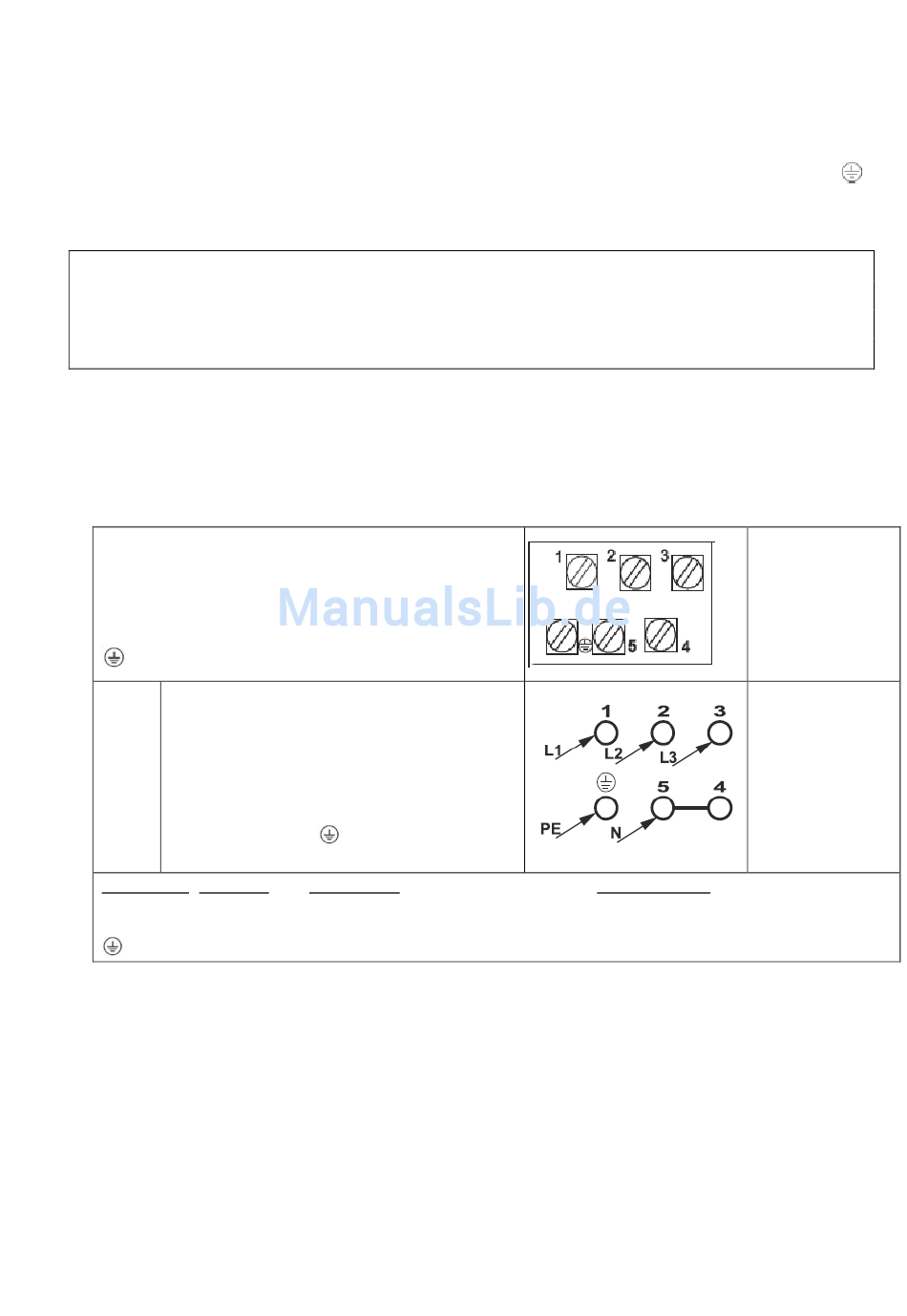

Anschluss Diagramm
ACHTUNG
Spannung der Heizelemente 230 V.
Im Falle jedes der Anschlüsse muss der
Schutzleiter vom Netz mit der Klemme
PE verbunden werden.
3/N~ Empfohlener Anschluss
Bei 400/230V Netz
Dreiphasenanschluss mit Neutralleiter:
-Brücke verbindet die Klemmen 4-5.
-Neutralleiter auf 4-5.
-keine weiteren Brücken.
-Schutzleiter auf
-Phasenreihenfolge nach 1-2-3.
Abkürzung Funktion
L
Phasenleiter L1 braun, L2 schwarz, L3 grau
N
Neutralleiter blau
PE
Schutzleiter
EHE155-2UBZ_KC4-2BZ
DE
.
Aderfarben
grün-gelb
Version E1.0 DE 04/2016
Art der
Anschluss-
leitung
H05VV-
F5G2,5
oder
H05VV-
F5G1,5
Bemerkungen
früher: L1=R
L2=S
Seite 15 von 46
L3=T
