VALLOX DIGIT SE / SE VKL
VALLOX DIGIT SE / DIGIT SE VKL
LonWorks-FT10
0...10 VDC oder
0...20 mA
Fernbedienungssteuerung
LON-WANDLER
ZUSATZAUSSTATTUNG
KAMINSTASTSCHALTER
Druckknofschalter
(selbstrückstellender Kontakt)
STÖRUNGSMELDUNG
Max. 1 A, 24 VDC
(potentialfreie Kontakte)
DAS DIGIT SE SCHALTGEHÄUSE
IST IM UNTEREN GERÄTEGEHÄUSE
(A 3500 SE)
Achtung:
Durch fehlerhafte
Verdrahtung der
(+)-Leitung wird die
Reglereinheit zerstört!
REGLEREINHEIT 1
Maximal 8 Reglereinheiten;
Standard: 1 Stück
Der erste Feuchte-Fühler wird
anstelle des Widerstands R 6K8
montiert
FEUCHTE-FÜHLER %RF 1
ZUSATZAUSSTATTUNG
GERÄTEINTERNES
SCHALTGEHÄUSE
9

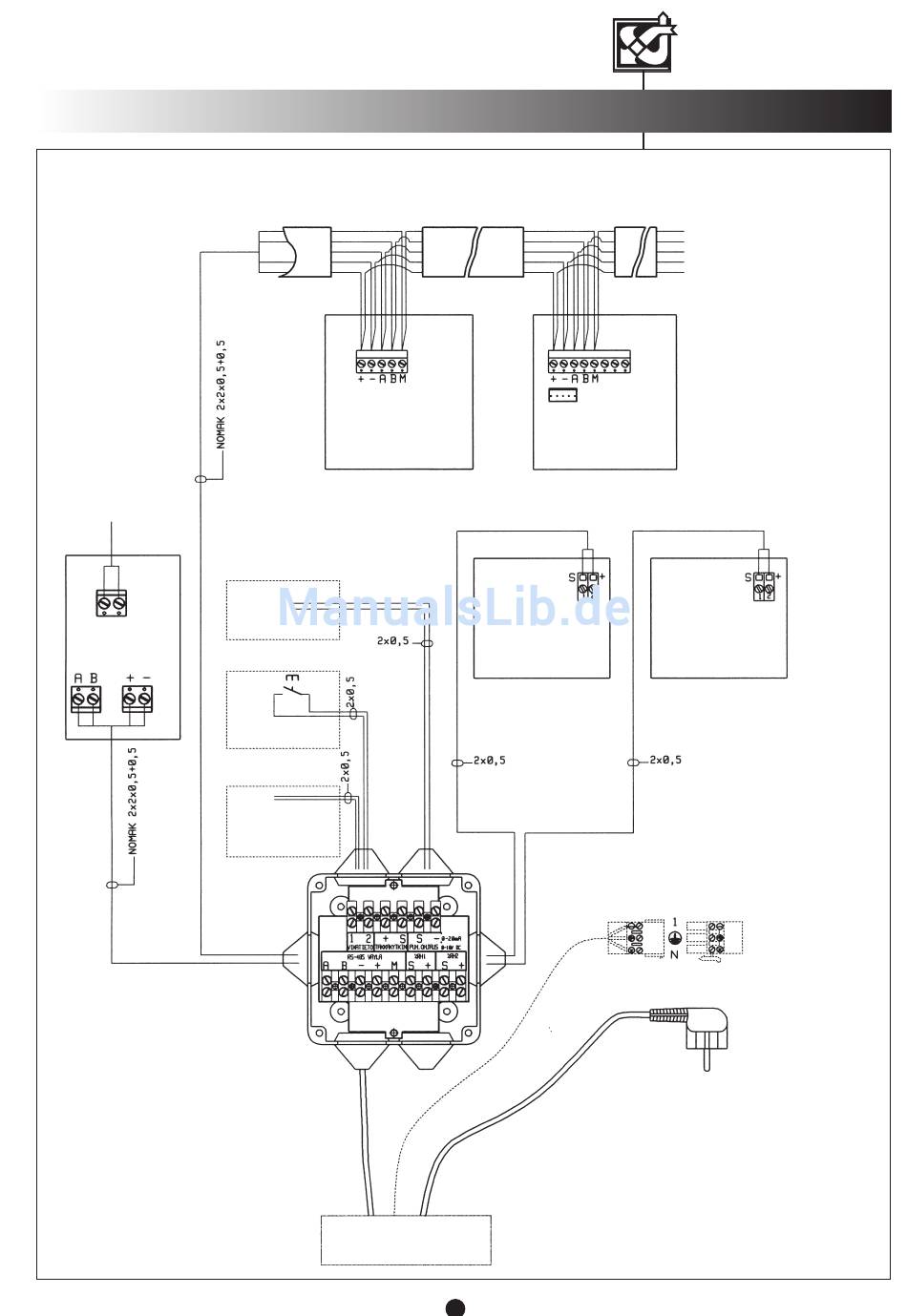

EXTERNER SCHALTPLAN
Metall
Weiß
Orange
Weiß
Orange
Achtung:
Durch fehlerhafte
Verdrahtung der
(+)-Leitung wird der
Fühler zerstört!
CO
-FÜHLER 1
2
Maximal 5 Kohlendioxid-Fühler;
Zusatzausstattung
FEUCHTE-FÜHLER %RF 2
ZUSATZAUSSTATTUNG
ANSCHLUSS EINER EXTERNEN VORHEIZUNG
Zusatzausstattung, wird im Werk montiert
Maximal 2,0 kW (Stecker im Geräteunterteil)
STECKERANSCHLUSS 10 A / 16 A
1,2 m hinter dem Gerät, untere Ecke oder Unterkante
16 A mit externer Vorheizung
= M
2 = B
2. gerdrehtes Paar
2 = A
1 = –
1. gerdrehtes Paar
1 = +
