© Vallox
1.09.420 D
14.5.2013
1
Abluftventilator
2
Zuluftventilator
3
Nachheizregister
(elektrisch, 900 W)
4
Wärmetauscher
5
Außenluftfi lter F7
6
Außenluftfi lter G4
7
Abluftfi lter G4
8
Automatische
Sommer-/Winter-Klappe
9
Sicherheitsschalter
10 Messstutzen (hinter der
aufklappbaren Tür)
11 Regelung des Verhältnisses von
Zuluft und Abluft
12 Regelung der Nachheizung
13 Leistungswahlschalter (1-4)
Vallox
121
Niedrigenergie-Lüftungsgerät
mit Wärmerückgewinnung
Bedienungs-, Wartungs-
und technische Anweisung
10
9
11
12
6
5
4
3
2
13
TECHNISCHE DATEN
Elektroanschluss
Kapselungsklasse
Ventilatoren
Abluft
Gleichstrom (DC)
Zuluft
Wärmerückgewinnung
Umgehung des Wärmetauschers
Elektrisches Nachheizelement
Filter
Zuluft
Abluft
Gewicht
Ilmanvaihdon ohjaus
MC
7
8

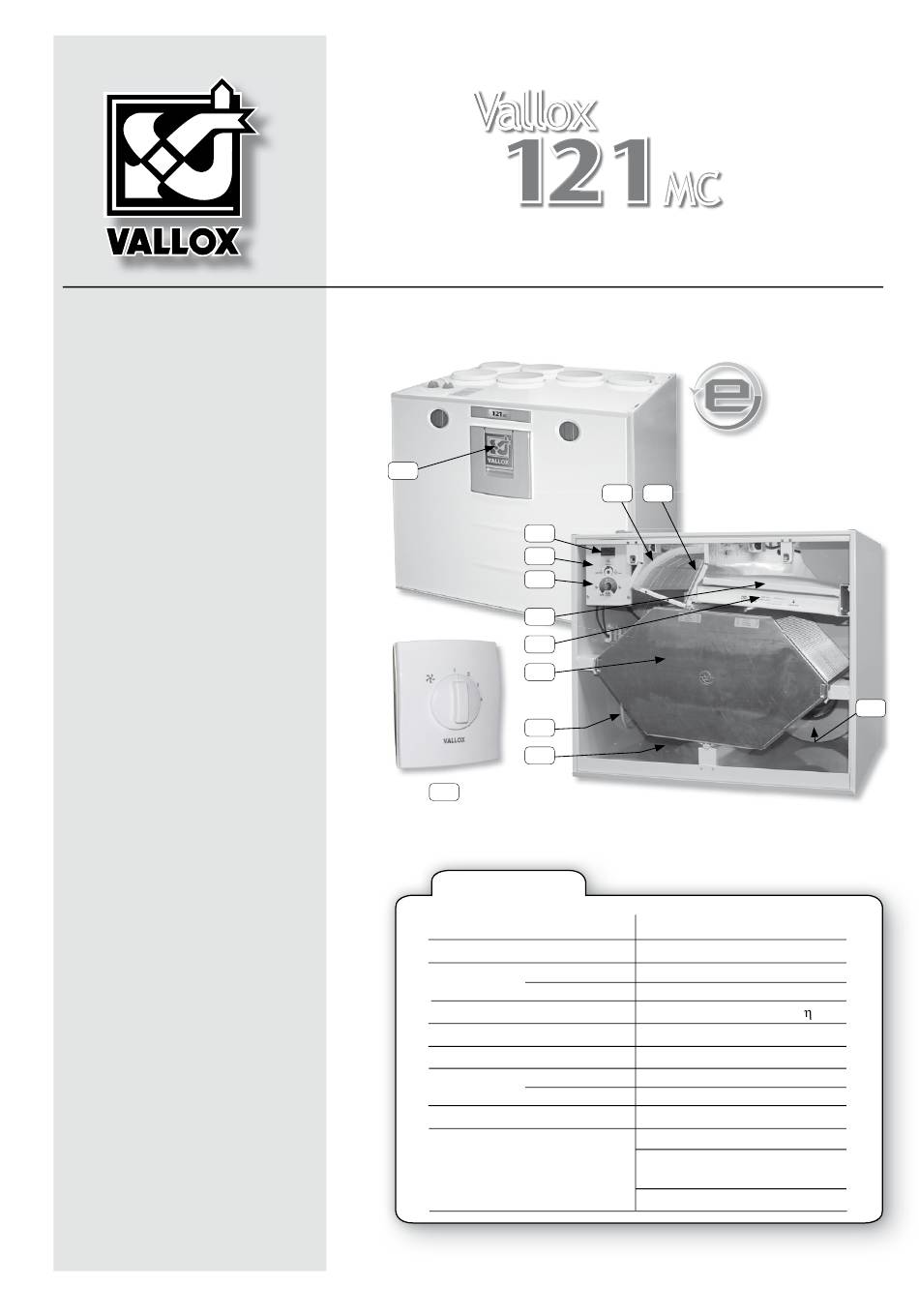

Abbildung: Modell R
230V 50Hz = 5.7A
IP 34
0.119 kW 0.9A 105 dm³/s 50Pa
0.119 kW 0.9A 101 dm³/s 50Pa
Kreuzgegenstrom-Wärmetauscher, >80%
Automatisch
900 W, 3.9 A
G4 ja F7
G4
60 kg
Simple Control -Regler (Zusatzausstattung)
PTXPA Slim-Line SC Dunstabzugshaube
(Zusatzausstattung)
Kamintastschalter (Zusatzausstattung)
Typ
3561
Modelle
VALLOX 121 MC R
VALLOX 121 MC L
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Vallox 121 MC R
Inhaltszusammenfassung für Vallox 121 MC R
- Seite 1 3561 Modelle Vallox VALLOX 121 MC R VALLOX 121 MC L Niedrigenergie-Lüftungsgerät mit Wärmerückgewinnung © Vallox Bedienungs-, Wartungs- 1.09.420 D und technische Anweisung 14.5.2013 Abluftventilator Zuluftventilator Nachheizregister (elektrisch, 900 W) Wärmetauscher Außenluftfi lter F7 Außenluftfi lter G4 Abluftfi lter G4...
- Seite 2 Kontrolllampe in Sekunden-Intervallen. Die Wartungsanzeige wird beim Öffnen der Tür des die Sicherheit verantwortliche Person Lüftungsgeräts gelöscht. Erforderliche Wartungsarbeiten am Gerät siehe Wartungsanleitung. bedienen. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten. Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
-
Seite 3: Wartung
WARTUNG Vor Beginn der Wartungsarbeiten Ziehen Sie vor Beginn der Wartungsarbeiten am VALLOX 121 MC immer den Geräterstecker heraus. Beim Öffnen der Gerätetür des VALLOX 121 MC unterbricht der Sicherheitsschalter (S) die Stromzufuhr. Ziehen Sie trotzdem noch den Geräterstecker heraus. -
Seite 4: Kondensatanschluss
Zugabe von etwas Wasser in die Bodenwanne überprüft werden. Bei Bedarf reinigen. Darauf achten, dass kein Wasser in elektrische Geräte gelangt. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten. Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren. -
Seite 5: Technische Daten
4. Fortluft nach draußen Vallox 121 MC REGELSTELLUNG LUFTSTROM dm /Sek. 10.0 11.2 24/26 33/34 40/42 50/51 62/62 71/71 82/82 92/92 , dB (A) © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten. Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren. -
Seite 6: Elektroschaltplan
PHN: Null zur Zusatzheizung Klappenmotor Phase A BL1: Klappenmotor Phase B Null zum Klappenmotor E/l: Eingang zum Fehlermelderelais E/O: Fehlermelderelais Ausgang © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten. Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren. -
Seite 7: Montage
Anschlussstücks darf nur maximal 30 mm auf dem Flansch aufliegen. Die Luftkanäle werden an den vorgesehenen Anschlüssen VALLOX 121 MC wird an einem Ort installiert, dessen Temperatur fest und dicht abschließend befestigt (Achtung: Gerätemodelle L/R). nicht unter +10 °C absinkt. Ohne Ummantelung ist das Gerät in Eventuelle Luftkanalisolierungen nach Lüftungsplan anbringen. - Seite 8 Vallox © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten. Die Ausstattung der Geräte kann je nach Vertriebsgebiet variieren.
