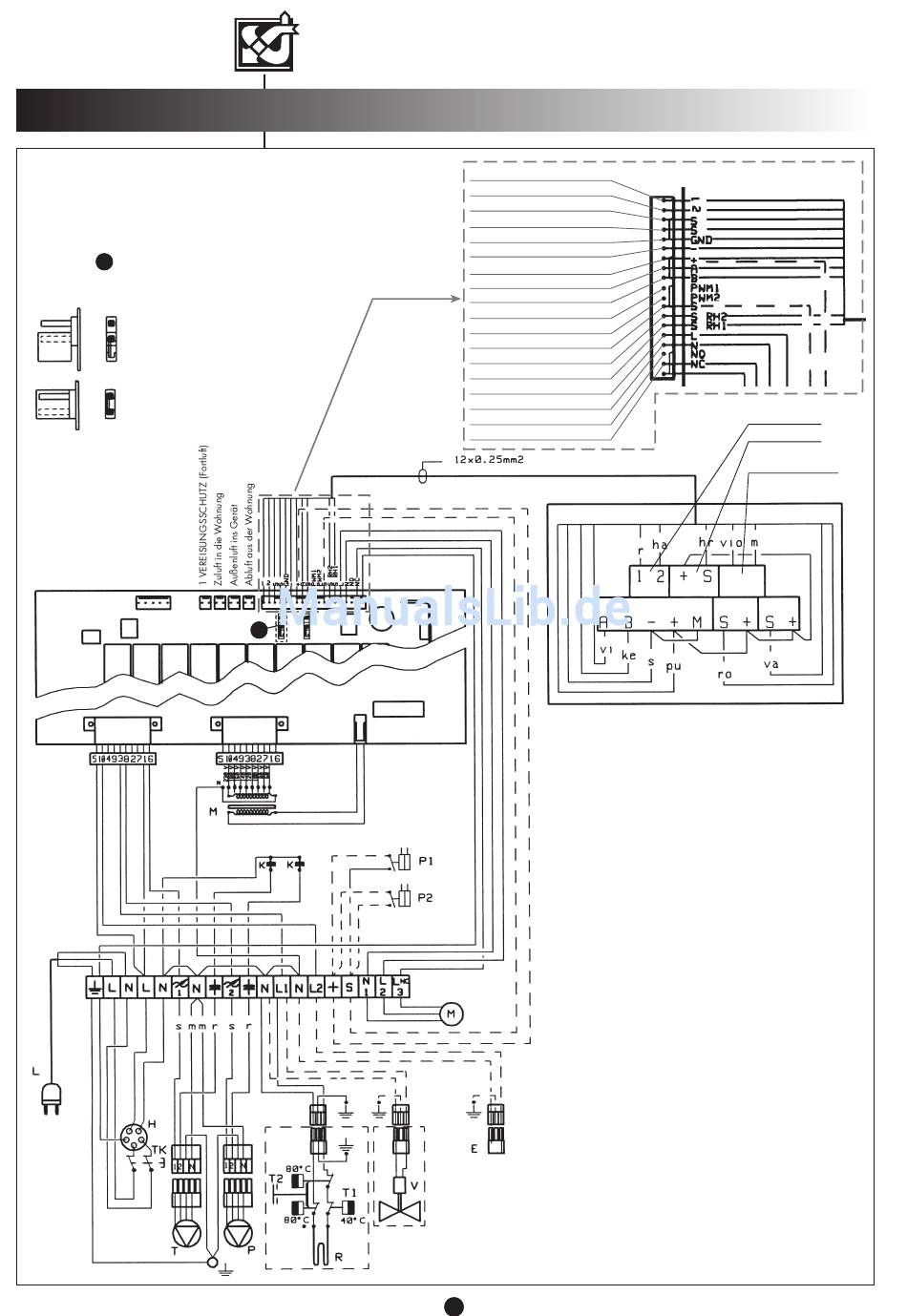

INTERNER SCHALTPLAN
VALLOX DIGIT SE /
DIGIT SE VKL
(A 3500 SE)
Steuerung der Ventilatoren
A
mit Spannungs- oder Stromsignal
Auswahl am Verbindungsleiter A
Bei der Steuerung mit Spannungssignal
werden Verbindungsleiter eingesetzt
(Werkseinstellung)
Bei der Steuerung mit Stromsignal
wird ein Verbindungsleiter eingesetzt
ICSP-KLEMME
HAUPTPLATINE
NTC-FÜHLER
VALLOX DIGIT SE / SE VKL
A
SICHERUNG T 800 mA
Elektroregister
Störungsmeldung 1
Störungsmeldung 2
KAMINTASTSCHALTER
S
FERNKONTROLLSTEUERUNG S
GND
+
A
B
PWM 1
PWM 2
S DRUCKSCHALTER S
RF 2 S
RF 1 S
L
N
NO
NC
T
Zuluftventilator
P
Abluftventilator
M
Spartransformator mit
Schutzspannungsspule
K
Kondensator
H
Störungsbehebung
L
Abschlussleitung mit
Schutzerdung
TK Sicherheitsschalter
V
Thermostatventil für
Wasserregister
T1 Sicherheitsthermostat für
Nachheizregister
T2 Überhitzungsschutz, 2 Stück
R
Nachheizregister
E
Anschluss Vorheizregister,
externe Zusatzausstattung
(Stecker im Geräteunterteil)
M
Klappenmotor 16 VAC
Stellglied für
P1 Filterüberwachung,
Wasserregister
Zusatzausstattung (Zuluft)
(VKL-Modelle)
P2 Filterüberwachung,
Zusatzausstattung (Abluft)
8
STÖRUNGSMELDUNG
KAMINTASTSCHALTER
FERNBEDIENUNGSTEUERUNG
(0...20 mA oder 0...10 VDC)
RS-485 BUS
% RF 1
% RF 2
KLEMMENKASTEN DIGIT SE
(im Geräte-Untergehäuse)
Leitungsfarben:
s = blau
m = schwarz
r = braun
vi = grün
ke = gelb
pu = rot
ro = rosa
va = weiß
ha = grau
hr = grau/rosa
vio = violett
