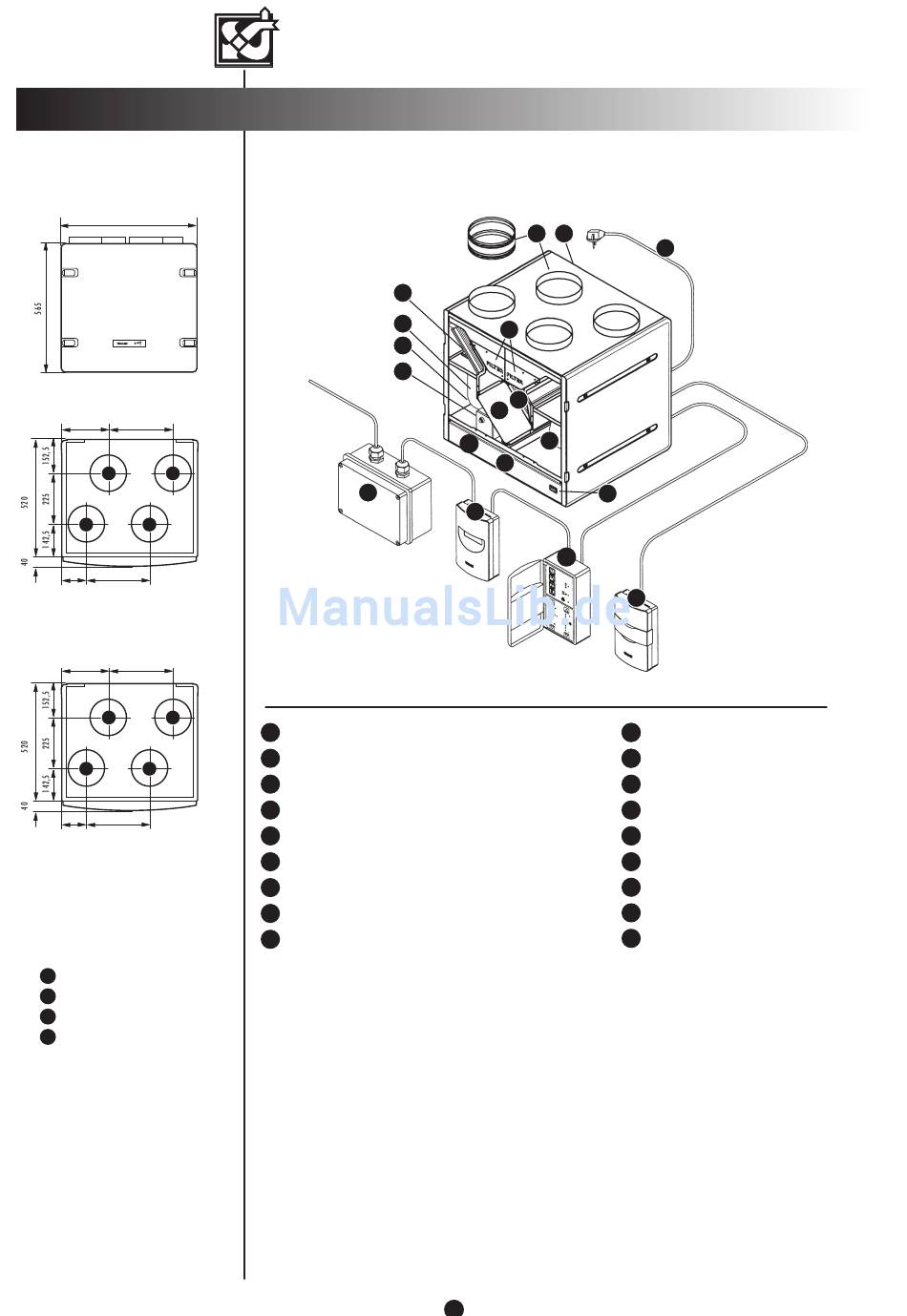

ABMESSUNGEN UND HAUPTTEILE
Abmessungen und
Luftkanalausgänge
598
211 282
2 4
1 3
Modell R
105 282
211 282
3 1
4 2
Modell L
105 282
Luftkanalausgänge,
Krageninnendurchmesser
160 mm + Anschlussstücke
Zuluft in die Wohnung
1
Abluft aus der Wohnung
2
Außenluft ins Gerät
3
Fortluft nach draußen
4
VALLOX DIGIT SE / SE VKL
6
2
3
4
17
Hauptteile
1 Abluftventilator 210 W
2 Zuluftventilator 210 W
Schnellanschluss für Ventilator
3
Nachheizregister (elektrisch 1,0 kW oder Wasser)
4
Wärmeaustauscher
5
Außenluftfilter EU 7
6
Vorfilter für Außenluft und Abluft EU 3
7
8 Sommer-/Winterklappe
Verbindungsstücke, Krageninnendurchmesser:
9
160 mm + Anschlussstücke
9 11
7
8
5
1
15
12
10
16
13
2
2
14
18
10 10 Sicherheitsschalter
11 11 Halterung für Wandbefestigung
Abdeckplatte für Gehäuse
12
Reglereinheit
13
Zuleitung 1,2 m mit Stecker
14 14
Gehäuse
15
CO -Fühler (Zusatzausstattung)
16
2
17 LON-Wandler (Zusatzausstattung)
18 Feuchte-Fühler (Zusatzausstattung)
