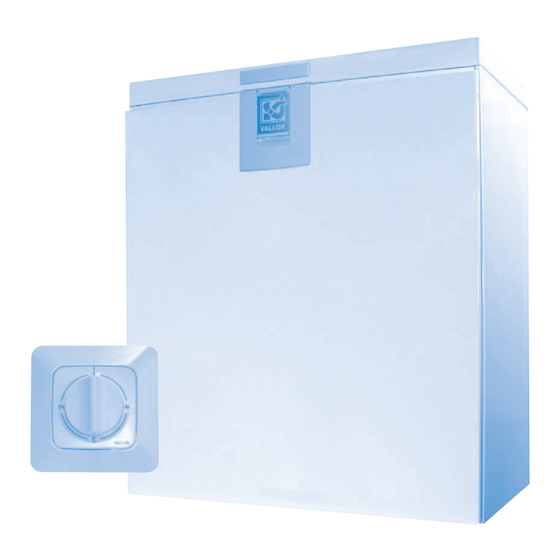

Vallox KWL 080SC R Technische Anleitung
Inhaltsverzeichnis
Quicklinks
• Für die Lüftung in Wohnungen
• Austausch der Zuluft/Abluft mit
Wärmerückgewinnung
• Wirkungsgrad der
Wärmerückgewinnung des
Kreuzgegenstromwärmetauschers bis
zu 90%
• Gute Luftfilterung
• Fest eingebaute Luftstrom-Messstutzen
• Leistungsregelung des Ventilators mit
SC-Schalter
• Bypassklappe als Standardausrüstung
Modelle:
Mit Gleichstromventilatoren
VALLOX KWL 080SC R
VALLOX KWL 080SC L
© VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten
Vallox
SC
080
Elektroanschluss
Kapselungsklasse
Ventilatoren
Gleichstrom (DC) Zuluft
Wärmerückgewinnung
Umgehung des Wärmetauschers
Filter
Gewicht
Regelung der Luftaustausch
Zusatzausstattung
S C
230 V, 50 Hz, "H 1,8 A
(+ Vorheizelement 3,9 A,
+ Nachheizwiderstand 3,9 A)
IP 34
Abluft
0,66 kW 0,5 A
69 dm
0,66 kW 0,5 A
66 dm
Gegenstrom-Wärmetauscher, > 90%
manuelle Bypassklappe
Zuluft
G3 und F7 (F7 Zusatzausstattung)
Abluft
G3
42 kg
- Potentiometer 0..10 VDC
- Fernkontrollsteuerung 0... 10 VDC
- Filterüberwachung extern
- F7 Filterpaket
- 4-Stufen-Schalter VSS-P
• 1.09.405DH
• 12.5.2009
• Typ 3521
© VALLOX
Typ 3521
3
/s 50 Pa
3
/s 50 Pa
Inhaltsverzeichnis
Verwandte Anleitungen für Vallox KWL 080SC R
Inhaltszusammenfassung für Vallox KWL 080SC R
- Seite 1 - Potentiometer 0..10 VDC - Fernkontrollsteuerung 0... 10 VDC Modelle: Zusatzausstattung - Filterüberwachung extern Mit Gleichstromventilatoren - F7 Filterpaket VALLOX KWL 080SC R - 4-Stufen-Schalter VSS-P VALLOX KWL 080SC L © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
- Seite 2 VALLOX KWL 080SC TECHNISCHE ANLEITUNG VALLOX KWL 080SC Vielen Dank, dass Sie sich für ein VALLOX -Lüftungs-System mit Wärmerückgevinnung entschieden haben. Das VALLOX KWL 080SC wird in zwei Varianten geliefert: • VALLOX KWL 080SC – R Außenluftansaugung rechts • VALLOX KWL 080SC – L Außenluftansaugung links Die Abbildungen in der Technische Anleitung zeigen das VALLOX KWL 080SC–R.
-
Seite 3: Allgemeine Hinweise
VALLOX KWL 080SC ALLGEMEINE HINWEISE Diese technische Anleitung richtet sich an den Fachinstallateur. Lesen Sie diese Anleitung sorgfältig und vollständig durch, bevor Sie das VALLOX KWL 080 SC einbauen und anschließen. Bewahren Sie die Anleitung gut auf! Planung Hinweise Das VALLOX KWL 080 SC ist entsprechend der Systemberechnung des Planungsbüros einzusetzen und zu betreiben. -
Seite 4: Abmessungen Und Hauptteile
Klemmenkasten Zuluft in die Wohnung Zuluftventilator Sommer-/Winter-Klappe Abluft aus der Wohnung Arretiervorrichtung Messstutzen Außenluft zum Gerät für Sommer-/Winter-Klappe Wärmetauscher Fortluft nach draußen Reparaturschalter Außenluftfilter F7 (Zusatzausstattung) 4-Stufen-Schalter (Zusatzausstattung) Außenluftfilter G3 © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... - Seite 5 (bei 10 m Schallabsorption) REGELSTELLUNG / LUFTSTROM (Zuluft/Abluft) VALLOX KWL 080SC 50/83 m 126/173 m 180/238 m 241/273 m , dB(A) 33,1 50,4 47,6 49,8 © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
-
Seite 6: Betrieb
Umgehung der Wärmerückgewinnung aktiviert. Luftfilterung Im VALLOX KWL 080SC werden sowohl Abluft wie Zuluft vor den Ventilatoren grob gefiltert; auf der Zuluftseite ist ein Grobfilter der Klasse G3 (C) eingebaut, auf der Abluftseite ein Grobfilter der Klasse G3 (D). Das Gerät kann auch mit einem Feinfilter der Klasse F7 (E) ausgerüstet werden (Zubehör), der feinkörnigen Staub, feinen Blütenstaub und unsichtbaren Staub herausfiltert. -
Seite 7: Elektroschaltpläne
Der Zuluftventilator bleibt bei +4 °C stehen (Alternative Schaltung) Nachheizregister ein <15 °C Vorheizregister ein +5 °C Vorheizregister Nachheizregister Spannungsverteilerschalter (an der Abzugshaube) Leitungen schwarz Vallox 080 SC braun blau grau gelb/grün © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... - Seite 8 VALLOX KWL 080SC REGELSCHEMA © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
-
Seite 9: Funktionsbeschreibung
Ventilator automatisch wieder ein. Der Betriebspunkt des Zuluftventilator (DC-Gleichstrom) qv =66 dm /s (50 Pa) Standard Gefrierschutzthermostats kann geändert werden, die Werkseinstel- 4-stufiger Regler 1, 2, 3, 4 Schalter Zusatzausstattung lung beträgt +5 °C. © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten... -
Seite 10: Montage
Die Frischluftspezialisten VOM-EICHENDORF-Str. 59A 86911 DIEßEN Tel. +49 (0) 8807-9466-0 Fax. +49 (0) 8807-9466-99 Vallox Oy • Myllykyläntie 9-11• FIN-32200 Loimaa • Tel. +358 10 7732 200 • www.vallox.com www.heinemann-gmbh.de © VALLOX • Recht auf Änderungen ohne vorherige Ankündigung vorbehalten...
