Vallox ZAV 125 Montage- Und Betriebsanleitung

1 Wichtige Informationen
1.1 Sicherheit
WARNUNG
Unfallgefahr! Installations-, Instandhaltungs- und Wartungsarbeiten dürfen von eingewiesenen Fachkräften
ausgeführt werden. Allgemein gültige Arbeitsschutz- und Unfallverhütungsvorschriften einhalten!
HINWEIS
Gewährleistungs- und Haftungsansprüche bei Personen- und Sachschäden sind ausgeschlossen, wenn sie
auf eine nicht bestimmungsgemäße Verwendung zurückzuführen sind.
1.2 Verwendungszweck

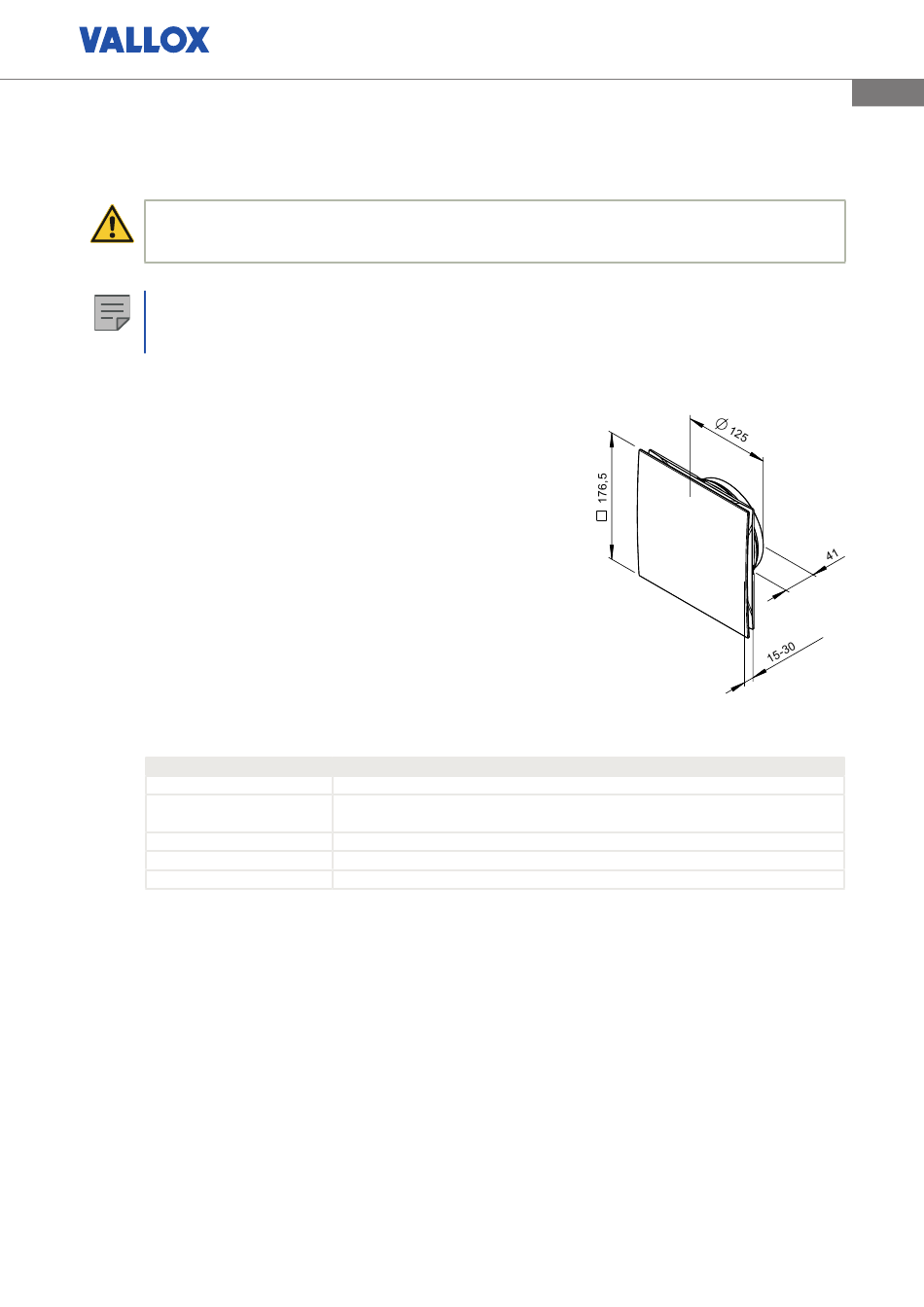

Das Lüftungsventil ZAV 125 kann für den Zu- und Abluftbetrieb bei
einem Volumenstron bis max. 60 m³/h eingesetzt werden. Für den
Einbau ist ein Rohranschuss DN 125 vorzusehen.
Im Abluftbetrieb kann ein austauschbarer Grobfilter (ISO Coase
30 %) eingesetzt werden, um den Luftkanal vor Verschmutzung
(beispielsweise bei Küchenabluft) zu schützen.
Im Zuluftbetrieb kann der 360° Luftaustritt über zwei zusätzliche
Luftführungselemente auf 180° eingestellt werden.
Durch Drehen der Ventilblende in 90 °-Schritten, wird das Ventil bei
der Montage, gemäß den Kennlinien in dieser Anleitung und Be-
darfsermittlung der Planung, auf den gewünschten Volumenstrom
eingestellt.
1.3 Lieferung
Bitte überprüfen Sie die Sendung auf Richtigkeit und Unversehrtheit. Der Lieferung enthält:
Bezeichnung
ZAV 125
Grobfilter für Abluft
Befestigungsmaterial
Luftführungselemente
Drehsperre
1.4 Garantieansprüche – Haftungsausschluss
Alle Ausführungen dieser Dokumentation müssen beachtet werden, sonst entfallen sowohl die Gewährleistung
als auch Haftungsansprüche an Vallox. Der Gebrauch von Zubehörteilen, die nicht von Vallox empfohlen oder
angeboten werden, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung. Ver-
änderungen und Umbauten am Produkt sind nicht zulässig und führen zum Verlust der Konformität, jegliche
Gewährleistung und Haftung ist in diesem Fall ausgeschlossen.
1.5 Vorschriften – Richtlinien
Bei ordnungsgemäßer Installation und bestimmungsgemäßem Einsatz entspricht das Produkt den zum Zeit-
punkt seiner Herstellung gültigen Vorschriften und EU-Richtlinien.
© Urheberrecht und Vertrieb: Vallox GmbH, Von-Eichendorff-Straße 59 a, 86911 Dießen | 08807 / 9466-0 | info@vallox.de
P30017-01
Beschreibung
Zu- und Abluftventil DN 125 – Art.-Nr. 3294
1 eingebauter Grobfilter ISO Coarse 30% bei Nutzung als Abluftventil.
(Ersatzfilter 5 Stück Art.-Nr. 3298)
2 Schrauben und 2 Dübel
2 Luftführungselemente für den Zuluftbetrieb
1 Drehsperre (an der Spritzgussverbindung am Gewindezentrum)
ZAV 125 – Zu- und Abluftventil DN 125
Montage- und Betriebsanleitung
Änderungen vorbehalten, Stand 05/2020
1
