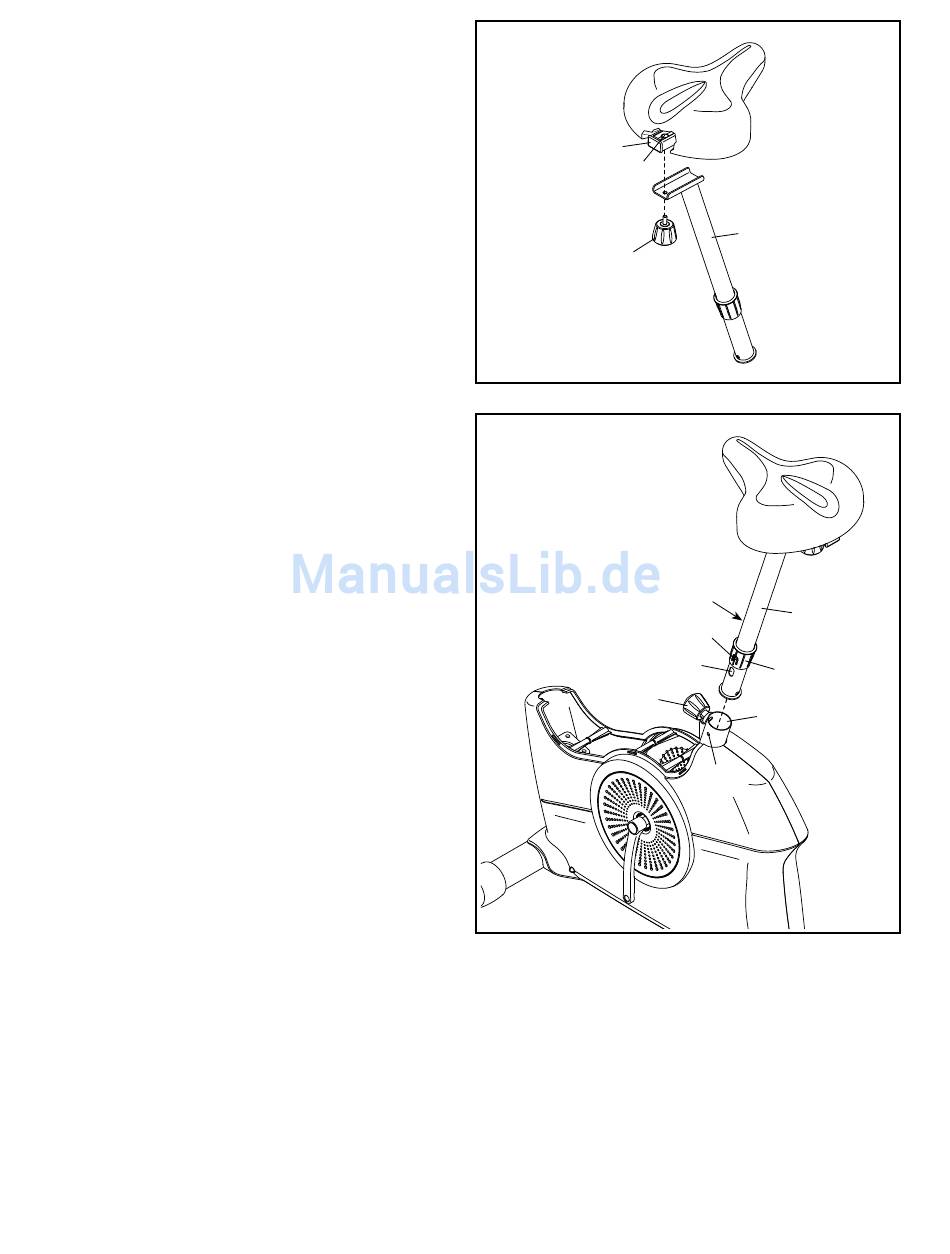

4. Stecken Sie die Sattelhalterung (15) auf die
Sattelstütze (18) und halten Sie diese fest.
Stecken Sie den Sattelknopf (19) von unten nach
oben durch die Sattelstütze (18) und ziehen Sie
den Sattelknopf an der Sattelklammer (14) inner-
halb der Sattelhalterung (15) fest.
5. Halten Sie die Sattelstütze (18) an den Rahmen
(50) hin und richten Sie die Sattelstützenbuchse
(21) so aus, dass die Verschlussklappe das
ovale Loch an der die Sattelstütze überdeckt.
Eine zweite Person soll nun den Sattelstützknopf
(28) um einige Drehungen lockern und ihn dann
herausziehen.
Schieben Sie die Sattelstütze (18) und die
Sattelstützenbuchse (21) in den Rahmen (50)
hinein, bis die Verschlussklappe am angedeute-
ten Loch am Rahmen einklinkt.
Bewegen Sie die Sattelstütze (18) nach oben
oder unten auf die gewünschte Position, rasten
Sie den Sattelstützknopf (28) in ein Verstellloch
in der Sattelstütze ein und ziehen Sie den
Sattelstützknopf fest. Ziehen Sie dann den den
Sattelstützenknopf fest.
Bewegen Sie die Sattelstütze (18) ein wenig
nach oben oder nach unten, um sicherzuge-
hen, dass der Sattelstützknopf (28) an einem
der Verstelllöcher eingeklinkt ist.
