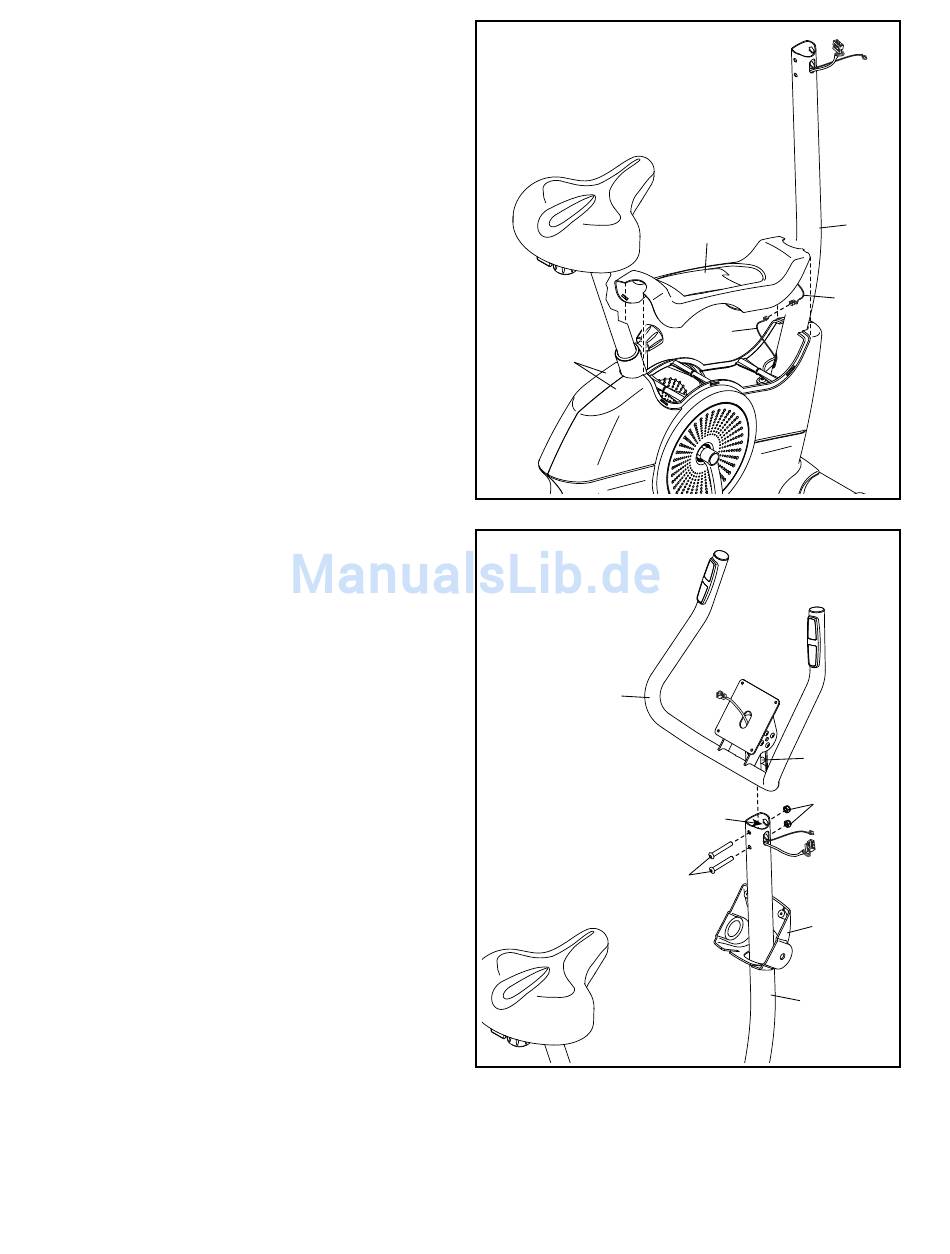

8. Legen Sie die Schutzschildabdeckung (26) wie
abgebildet aus.
Während eine zweite Person die
Schutzschildabdeckung (26) hält, ver-
binden Sie den Empfängerkabel (69)
auf der Schutzschildabdeckung mit dem
Verlängerungskabel (70) im Pfosten (27).
Tipp: Vermeiden Sie ein Abklemmen der
Kabel. Drücken Sie die Schutzschildabdeckung
(26) auf den linken und rechten
Schutzschildern (37, 58) auf.
9. Legen Sie die Computerabdeckung (3) wie
abgebildet aus, und schieben Sie diese auf den
Pfosten (27) auf.
Tipp: Vermeiden Sie ein Abklemmen der
Kabel. Fügen Sie die Drehklammer (11) auf der
Griffstange (4) in den Pfosten (27) ein.
Befestigen Sie die Drehklammer (11) mit
zwei M8 x 58mm Bolzen (24) und zwei M8
Kontermuttern (17). Achten Sie darauf, dass
die Kontermuttern sich in den sechseckigen
Löchern befinden.
Tipp: Falls notwendig, drehen Sie die Griffstange
(4) auf einen anderen Winkel, sodass es genü-
gend Freiraum gibt um die M8 x 58mm Bolzen
(24) in den Pfosten (27) festzuziehen.
8
37, 58
9
Vermeiden Sie
ein Abklemmen
der Kabel
4
Sechseckige Löcher
10
26
69
70
11
17
24
3
27
27
