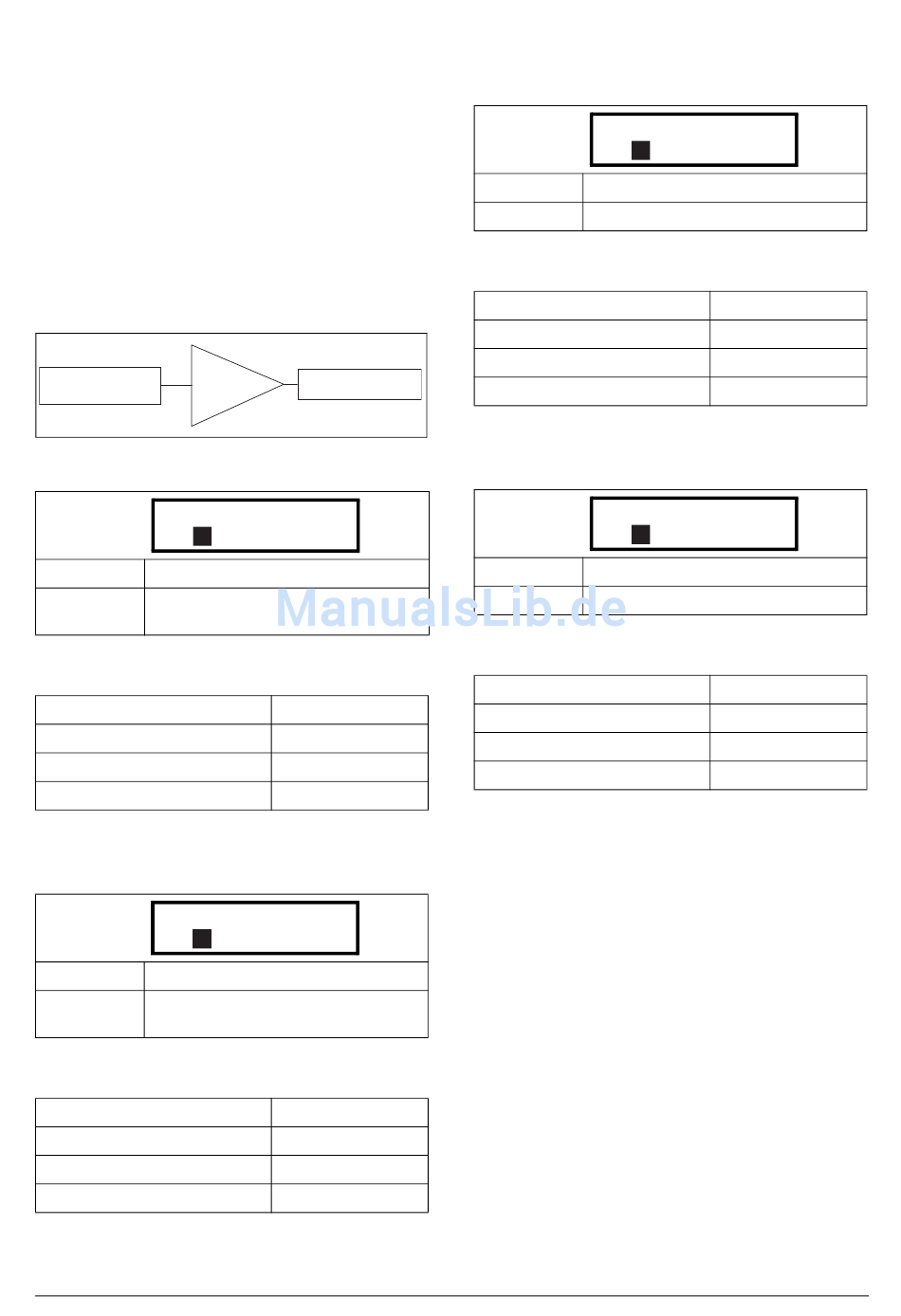

CD Einst [615]
Digitalkomparatoren, Parametergruppe
Digitalkomparator 1 [6151]
Auswahl des Eingangssignals für Digitalkomparator 1
(CD1).
Das Ausgangssignal CD1 wird auf „high" gesetzt, wenn das
ausgewählte Eingangssignal
aktiv ist. Siehe Abb. 116. Siehe Abb. 116.
Sämtliche Ausgangssignale können zu Digital- oder
Relaisausgängen programmiert oder als Quelle für virtuelle
Ein-/Ausgänge genutzt werden [560].
+
Digitalsignal:
DComp 1
Menü [6151]
-
Abb. 116Digitalkomparator
6151 CD1
Stp
A
Voreinstellung: Run
Es sind die gleichen Einstellungen möglich
Auswahl:
wie beim Digitalausgang 1, Menü [541].
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.: 43407
Profibus-slot/-Index
Feldbus-Format
Modbus-Format
Digitalkomparator 2 [6152]
Funktion ist identisch mit dem Digitalkomparator 1 [6151].
6152 CD 2
A
Stp
Voreinstellung: DigIn 1
Es sind die gleichen Einstellungen möglich
Auswahl:
wie beim Digitalausgang 1, Menü [541].
Informationen zur Kommunikation
Modbus-Instanz-Nr./DeviceNet-Nr.: 43408
Profibus-slot/-Index
Feldbus-Format
Modbus-Format
158
Funktionsbeschreibung
Signal: CD1
(NG_06-F126)
Run
170/56
UInt
UInt
DigIn 1
170/57
UInt
UInt
Digitalkomparator 3 [6153]
Funktion ist identisch mit dem Digitalkomparator 1 [6151].
6153 CD 3
A
Stp
Default:
Trip
Selection:
Same selections as for DigOut 1 [541].
Informationen zur Kommunikation
Modbus Instance no/DeviceNet no: 43477
Profibus slot/index
Fieldbus format
Modbus format
Digitalkomparator 4 [6154]
Funktion ist identisch mit dem Digitalkomparator 1 [6151].
6154 CD 4
A
Stp
Default:
Ready
Selection:
Same selections as for DigOut 1 [541].
Informationen zur Kommunikation
Modbus Instance no/DeviceNet no: 43478
Profibus slot/index
Fieldbus format
Modbus format
Trip
170/126
UInt
UInt
Ready
170/127
UInt
UInt
Emotron AB 01-4428-02r3
