3. Inbetriebnahme, Anwendung

Das positionierte Extension Modul, der verschraubte Steuerungsdeckel, das Spannungszuschalten und Steuerung: "Ein",
ermöglichen unter Menü [11-3-8] die Versionsanzeige dieses Modules:
Servicemenü [11] » » Versionsinformation [11-3] »
[11]
Fehlt die Versionsangabe unter [11-3-8], ist das Modul nicht betriebsbereit (Siehe Seite 13; innere, äußere Störungsmeldungen).
Das initialisierte Modul (Betriebsbereit) ermöglicht die Signalausgabe ab Start im Startmenü [9-9] (Ausrüstung ist in Betrieb).
Konfigurationsänderungen, die das Stoppen der Steuerungsfunktionen erfordern (in der Menüführung bestätigter Hinweis: "Anlage
Stoppen?"), unterbrechen die Signalausgabe Inhalt, Druck analog.
Zur Aufrechterhaltung der Signalausgabe sind die vorhandene Versorgungsspannung, eingeschaltete Steuerung und funktionsfähige
Sensoren der Ausrüstung Bedingung. Servicehandlungen an der Sensorik erfordern eine Wiederherstellung der notwendigen
Ausgangsbedingungen.
Hinweis: Bauteildarstellungen können vom tatsächlichen Lieferumfang abweichen.
Inbetriebnahme, Anwendung

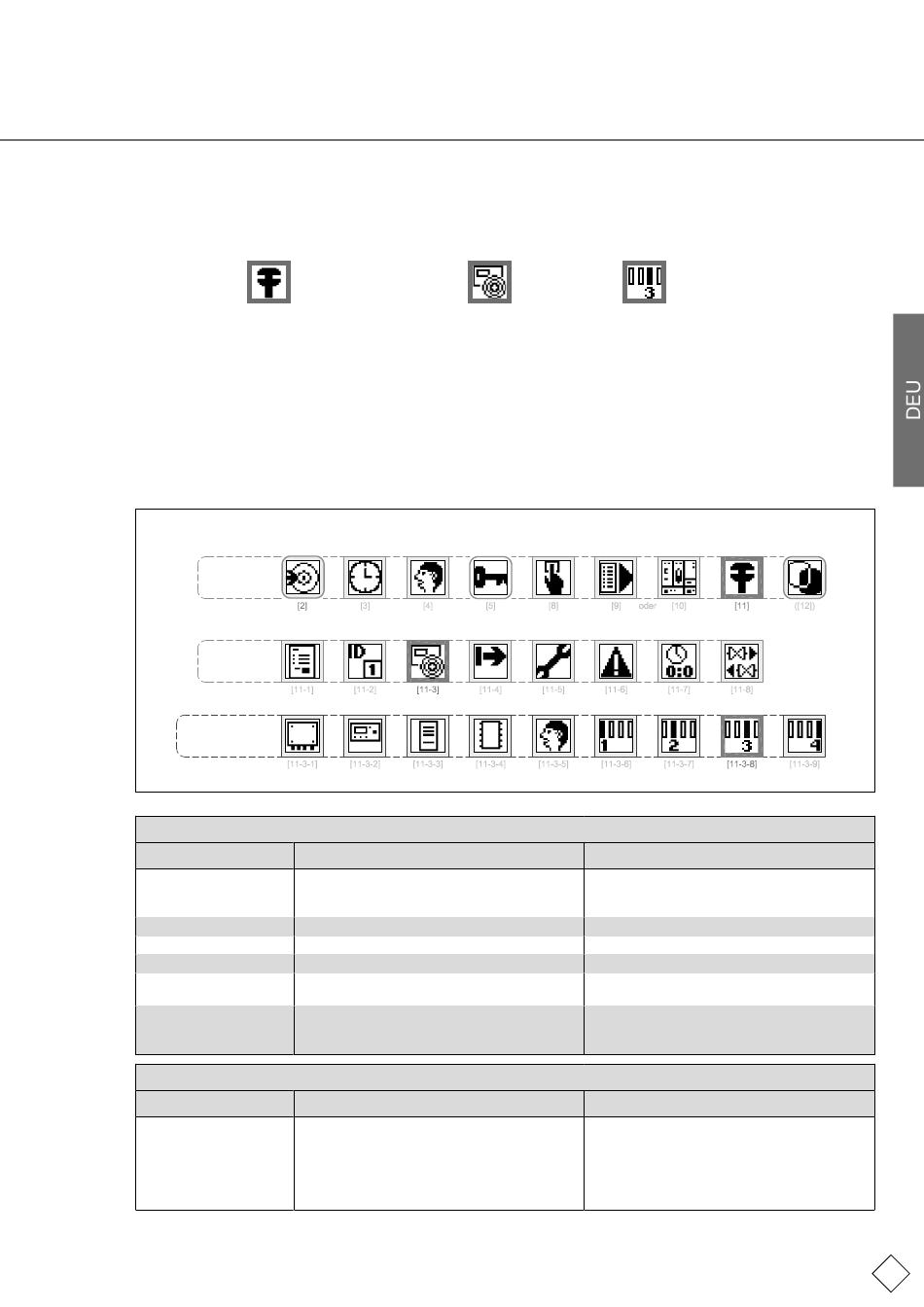

Lage der Datenpunkte im Menü:
Menü
Datentransfer
Haupt-
menü
Auftrags-
nummer
Service-
menü
Steuerung
Versions-
information
Innere Meldungen; LED Betriebs-Anzeigen an der Extension (Pos. 1.3; 1.4);
Zustand Beschreibung
Grün "Aus" Modul nicht erkannt, nicht vorhanden, kein Zugriff
(Versionsangabe unter [11-3-8] nicht vorhanden).
Grün "Ein" Modul erkannt.
Grün "Schnell blinkend" Datenübertragung
Rot "Aus" Keine Störung.
Rot "Ein" Modul zur Nutzung gesperrt
(Lizensierung überschritten).
Rot "Langsam blinkend" Letzte Aktion wurde mit Störung beendet.
Äußere Meldung; zutreffende Störmeldung nach Aufruf Störungsanzeige am Terminal bei Störung Ein:
Display Anzeige Beschreibung
60 Letzte externe Modulaktion mit Fehler beendet
Extension (identisch mit LED rot, langsam blinkend;
Pos. 1.4).
Hinweis: Störung wird nicht gespeichert, ist nicht
enthalten in Menü [11-6]
(Störungshistorie, Analytik).
[11-3]
Menü Menü Menü
Datum, Zeit Sprache Login
Ausrüstungs- Versions- Inbetrieb-
information information nahme
Terminal Daten Loader
» Slot 3 [11-3-8] »
[11-3-8]
Konfigu r ations- Betriebs-
menü Startmenü menü
Betriebs-
Wartung Störungs liste stunden
Sprache Slot 1 Slot 2
Maßnahme
Steuerung, Spannung bereitstellen;
angegebenen Steckplatz verwenden;
Kontaktflächen der Steckerleiste reinigen.
Funktion möglich.
-
-
Extension an einer von drei voran genutzten
Steuerungen verwenden.
Positionierung unter Ausgangsbedingungen
ausführen (siehe auch: "Äußere Meldung",
60 Extension).
Maßnahme
Das Quittieren schaltet die Störmeldung und die
blinkende LED rot aus. (Keine Folgen bei Nicht-
quittieren) Modulpositionierung prüfen (ggf. Modul
entfernt).
Menü
Service menü Verbund
Nach-
abspeisung
Slot 3 Slot 4
