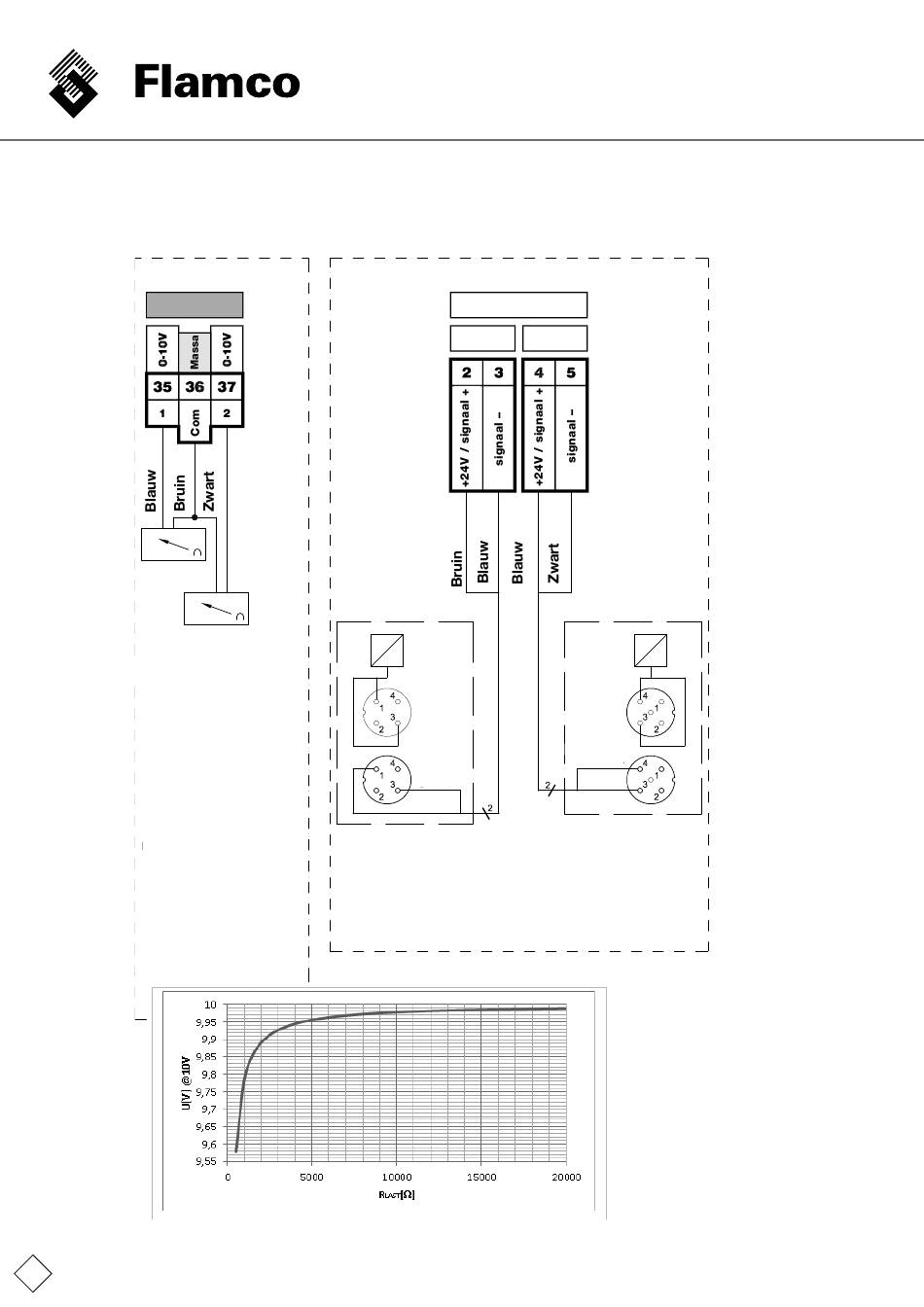

5. Aansluitschema, technische gegevens

Uitgangen:
accessoire
Bedrijfsdruk
0...16 bar
Volume
0...100%
Kortsluitingbestendig
Nominale waarden:
0 bar » 0 V
16 bar » 10 V
0 % » 0 V
100 % » 10 V
Tolerantie
binnen de gestelde
omgevingscondities:
+ / - 5,5%;
Toelaatbare spanning
afhankelijk
van de belasting in Ohm:
22
Ingangen:
(Voorbeeld:
display,
analoog)
Druksensor
Stekker x1
Contrastekker x2
- Geïnstalleerde
druksensor voor
externe druk.
Geregeld meetbereik
0-16 bar.
sensors
druk peil
Capaciteitssensor (FSI)
x2 Contrastekker
zwart - signaal
signaal - blauw blauw +24V
+24V bruin
- Geïnstalleerde
volumesensor
(FSI) op expansievat.
x1 Stekker
