Schéma Du Bornier, Données Techniques; Capteur De Pression - Flamco Spc Extension Module Ergänzungsdokument

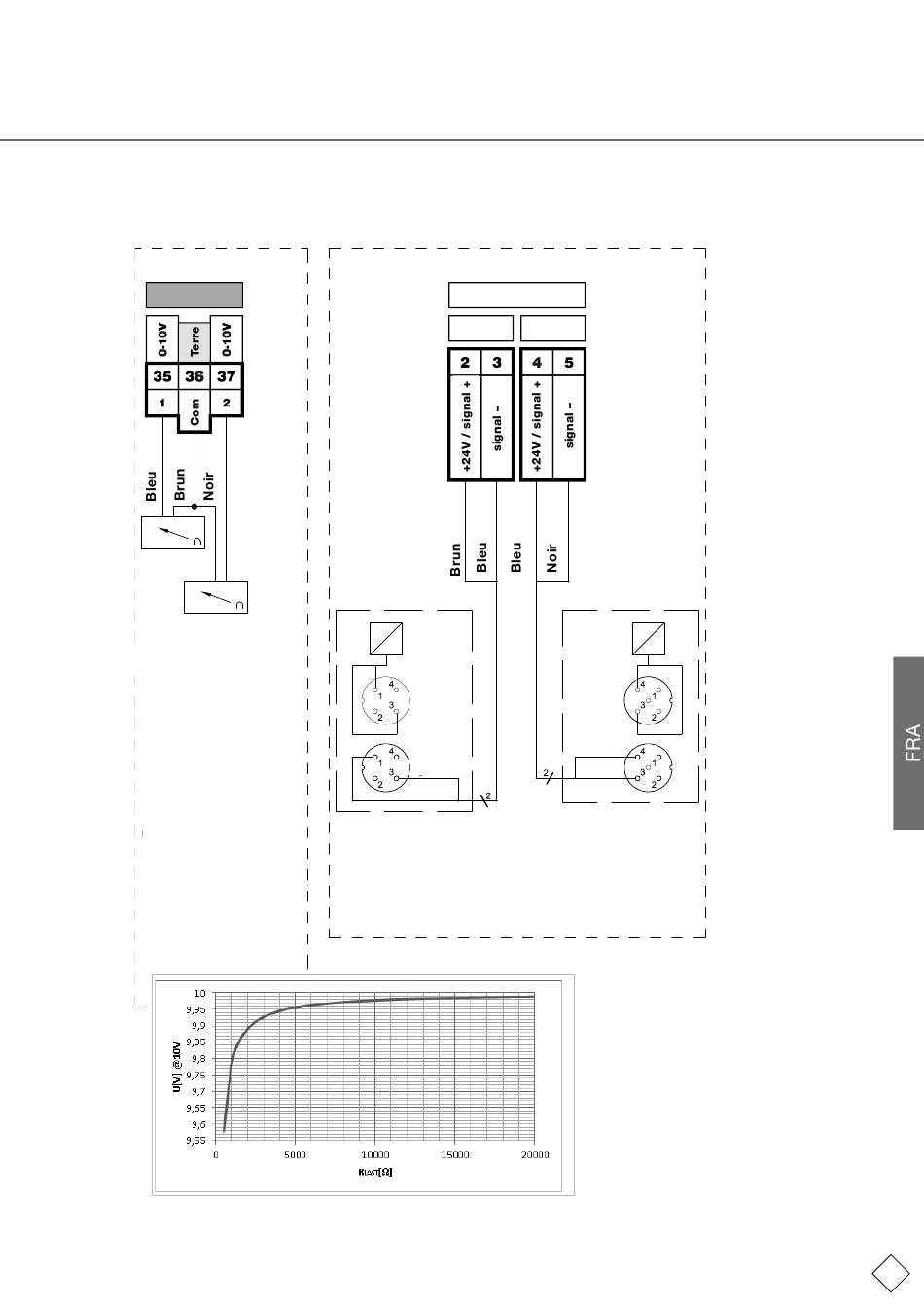

5. Schéma du bornier, données techniques
Sorties :
accessoire
(Exemple :
Ecran,
analogique)
Pression de
service 0...16
bars
Niveau
0...100%
Résistant au court-circuit
Valeurs nominales :
0 bar » 0,0 V
16 bars » 10,0 V
0 % » 0,0 V
100 % » 10,0 V
Tolérance de valeur de
tension dans la plage de
température de service
disponible de l'unité de
commande :
+ / - 5.5 %;
Tension nominale en
fonction de la charge
ohmique :
Entrées :
capteurs
pression

Capteur de pression

Connecteur x1
Douille x2
Signal - bleu
+24V brun
- Capteur de pression
installé pour la pression
externe. Puissance
contrôlée 0 – -16 bars.
niveau
Capteur de capacité
(FSI)
x1 Connecteur
x2 Douille
noir - Signal
bleu +24V
- Transducteur de force
de capacité installé (FSI)
sur le vase basique
sous pression externe.
Est égale à la valeur
nominale du vase.
29
