2. Ausrüstung, Modul-Installation.
Erstausrüstung: Das Modul ist Bestandteil der Steuerung zur Fremddruckhaltung (Bild 1; 3; 8). Ergänzungsausrüstung: Die
Verpackungseinheit enthält die Pos. 1a (Bild 4), die Leistungen zu Bild 7; 8 sind ausschließlich nach Spannungsfreischaltung auszuführen.
Für die Anwendung der Steuerungen zum Betrieb über 3 Phasen (SPCx-hw) und der Erstausrüstung mit Phasenwächter ist die
Extension Pos. 1b (Bild 2; 5) enthalten. Der Buchsen-Stecker (Pos.1.1) ist in diesem Fall installierter Signaleingang (zusätzliche Funktion).
1a
SPC Extension Modul, Inhalt / Druck analog.
1b
SPC Extension Modul, Inhalt / Druck analog,
Phasenwächter.
1.1
Buchsen-Stecker, konturcodiert; Signaleingang
Phasenwächter.
1.2
Kennzeichnung Version, Rückseite: SPC_ANA_V(...) . (...).
1.3
LED grün, Gehäuse durchleuchtend (Funktion).
1.4
LED rot, Gehäuse durchleuchtend (Störung).
1.5
Steckerleiste
2
Steuerung SPCx-lw
2.1
Kennzeichung, Hinweis: Achtung, gefährliche Spannung!
Nur vom Fachpersonal zu öffnen. Vor dem Öffnen des
Gerätes spannungsfreischalten.

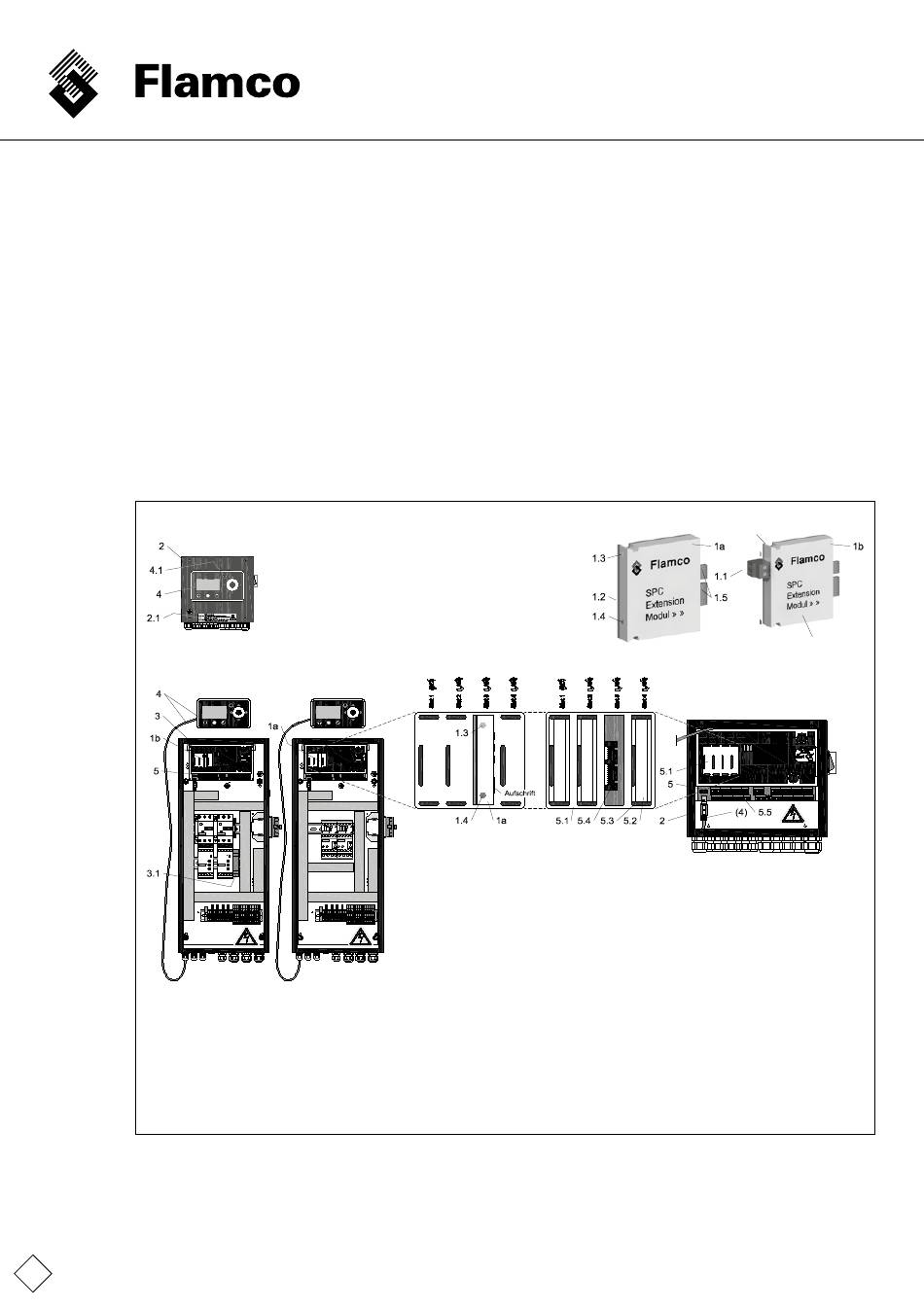

Bild 1
SPCx-lw
Bild 2
SPCx-hw; Darstellung
ohne Steuerungsdeckel mit
Kennzeichnung (demontiert).
Ausrüstungsbeispiel: Sanftstart,
2 Motore; Phasenwächter /
Analog.
12
Bild 8
SPC Extension Modul, Inhalt
/ Druck analog über den
geöffneten Slot 3 senkrecht
einstecken (Steckerleiste in
Steckerbuchse bis Endstellung).
Bild 3
SPCx-hw; Darstellung
ohne Steuerungsdeckel mit
Kennzeichnung (demontiert).
Ausrüstungsbeispiel: Direktstart
2 Motore.
3
Steuerung SPCx-hw.
3.1
Phasenwächter
4
SPC Terminal
4.1
Sensortaste: "Aufruf Störungsanzeige", aktiv nach
Hinterleuchtung rot ein.
5
Steuerung SPCx.
5.1
Steckerfeld Slot 1...4.
5.2
Sollbruchfeld
5.3
Öffnung Sollbruchfeld.
5.4
Steckerbuchse Slot 3.
5.5
Klemmen Schutzkleinspannung.
Bild 4
Bild 7
Sollbruchfeld Slot 3 mit
Hilfswerkzeug entfernen
(Restmaterial an Bruchstelle
beseitigen).
Griffmulde
Aufschrift
Bild 5
Bild 6
SPCx-lw; Darstellung ohne
Steuerungsdeckel mit Terminal und
Kennzeichnung (demontiert).
