Draht-Führungseele für Schlauchpaket montieren /
austauschen bei Anschluss Euroconnector

Sicherheit

- Gabelschlüssel
Benötigtes
Werkzeug
- Gabelschlüssel
Schweißbrenner- Kapitel „Brennerschlauchpaket abmontieren"
Schlauchpaket
abmontieren
Draht-Führungs-
seele ausbauen

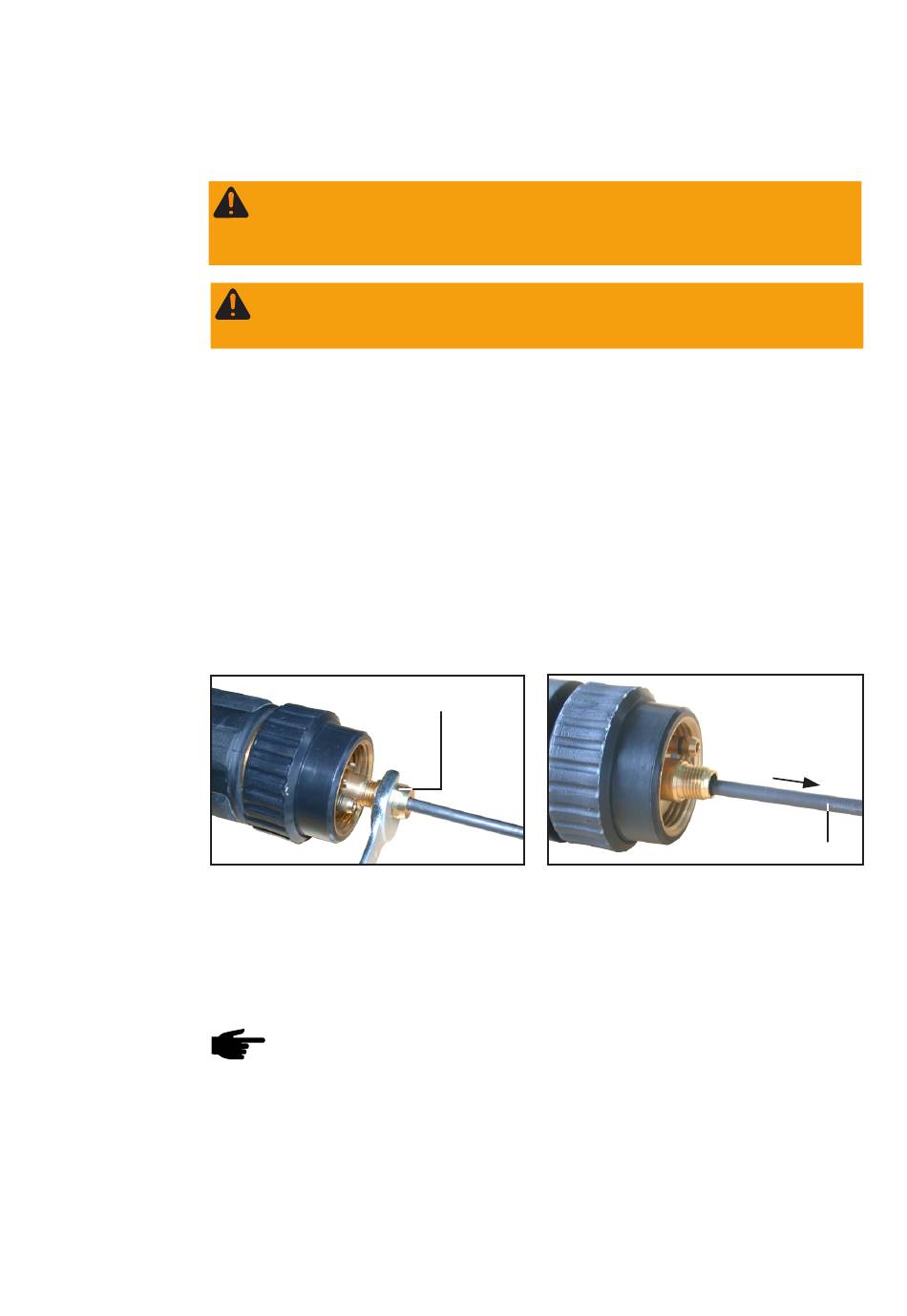

Abb.19 Draht-Führungsseele lösen
-
-
Draht-Führungs-
seele einbauen
WARNUNG! Fehlerhaft durchgeführte Arbeiten können schwerwiegende Perso-
nen- und Sachschäden verursachen. Nachfolgend beschriebene Tätigkeiten
dürfen nur von Fronius-geschultem Fachpersonal durchgeführt werden! Beachten
Sie die Sicherheitsvorschriften.
WARNUNG! Gefahr durch elektrischen Schlag und austretende Drahtelektrode.
Vor dem Durchführen der nachfolgend beschriebenen Arbeitsschritte, die Strom-
quelle vom Netz trennen und den Netzschalter in Stellung „O" schalten.
Schlüsselweite 12 mm (.47 in.)
Schlüsselweite 14 mm (.55 in.)
Beim Anschluss Schweißbrenner Überwurfmutter (23) vollständig lösen
mittels Gabelschlüssel, Schlüsselweite 12 mm (.47 in.)
Bestehende Draht-Führungsseele (24) herausziehen
HINWEIS! Gefahr von Beschädigung durch Verunreinigungen. Vor dem Ein-
schieben der Draht-Führungsseele, das Innere des Rohrbogens wie folgt mit
trockener, reduzierter Druckluft sauberblasen:
- Messer
- Spitzzange
(23)
Abb.20 Draht-Führungsseele entnehmen
12
(24)
