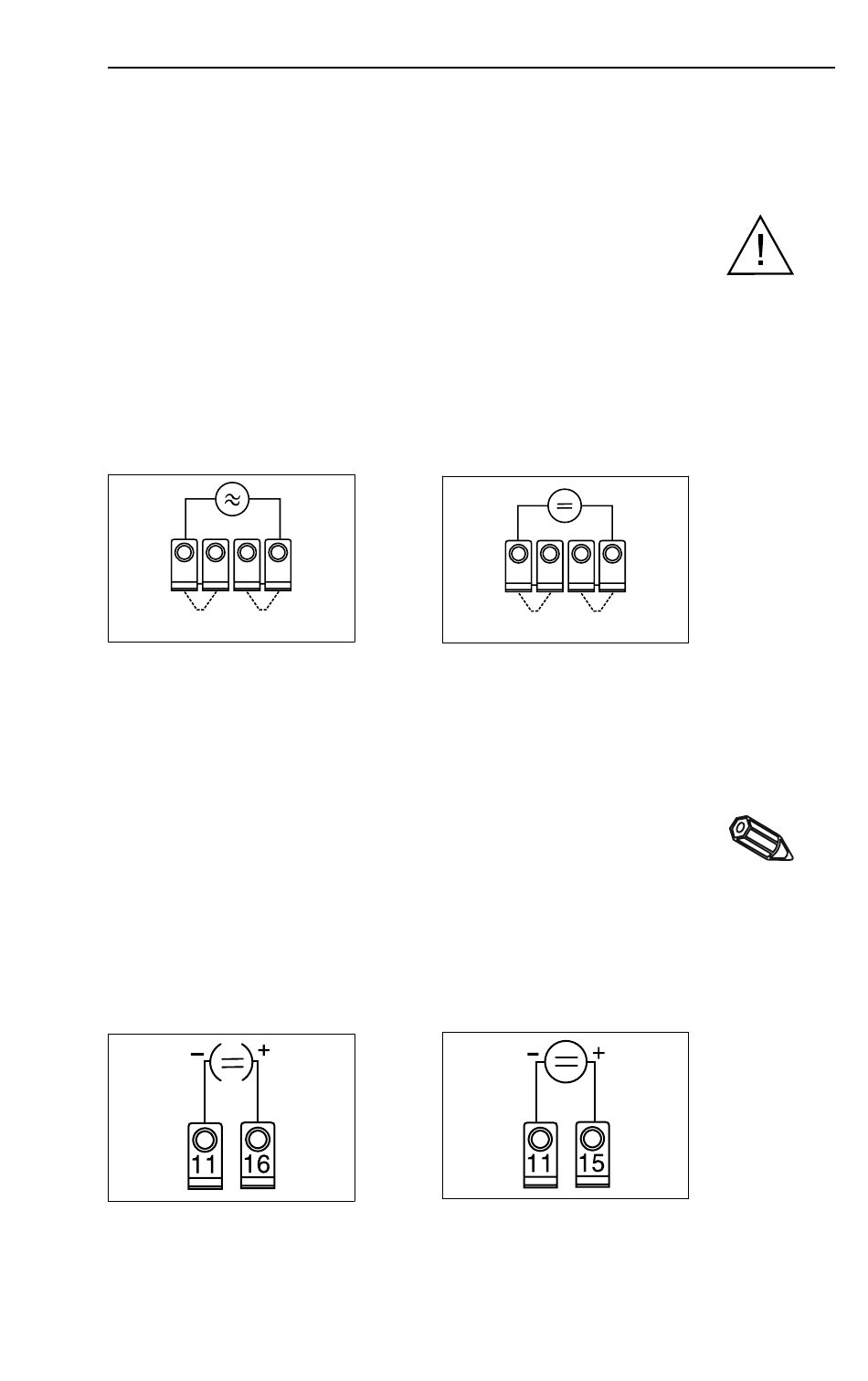

3.2 Anschluss Hilfsenergie

- Vergleichen Sie vor Inbetriebnahme die Übereinstimmung
der Versorgungsspannung mit den Angaben auf dem
Typenschild.
- In der Zuleitung in der Nähe des Gerätes (leicht erreichbar)
muss ein als Trennvorrichtung gekennzeichneter Schalter,
sowie ein Überstromschutzorgan (Nennstrom ≤ 10A)
angebracht sein.
L/ L+
N/ L
Die Klemmen sind intern gebrückt und als Stützstellen für
Reihenverdrahtung verwendbar.

3.3 Anschluss externer Sensoren

Ist bei langen Signalleitungen mit energiereichen Transienten
zu rechnen, empfehlen wir einen Überspannungsschutz.
3.3.1. Aktive Strom- bzw. Spannungsquellen (z.B. Messum-
former mit eigener Hilfsenergie und aktivem Ausgang).
Stromeingang
0/4...20 mA
-
Grenzwertschalter
+ -
L/ L+ -
N/ L
Spannungseingang
0/2...10 V
7
