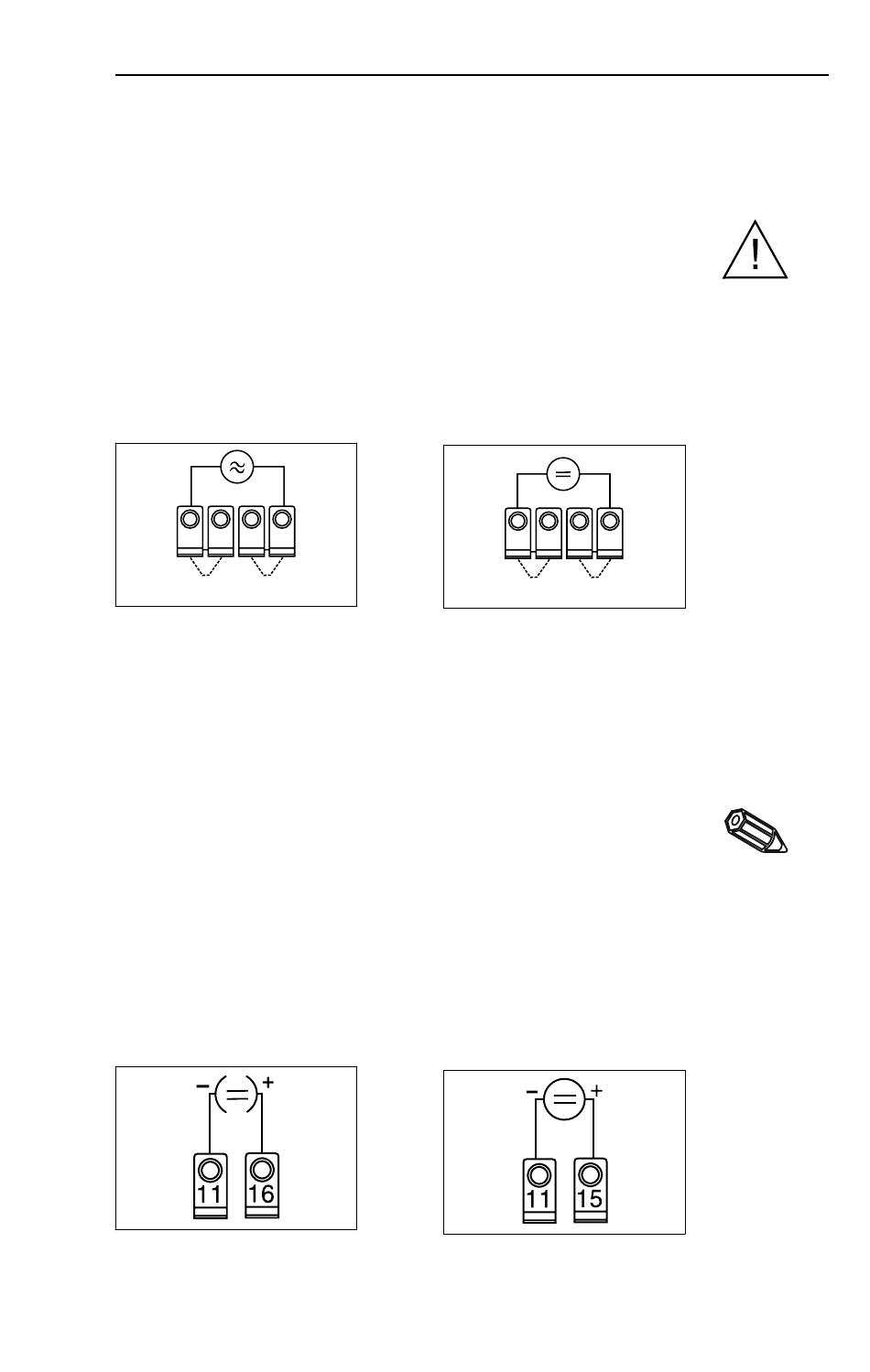

3.2 Raccordement de l'alimentation

- Avant de mettre en service, comparer la tension
d'alimentation du site à celle indiquée sur la plaque
signalétique.
- Il faut intégrer dans la ligne à proximité de l'appareil un
sectionneur repéré ainsi qu'un organe de protection contre
les surtensions (courant nominal ≤ 10 A).
L/ L+
N/ L
Les bornes ont un pont interne, elles peuvent être utilisées pour
le raccordement en série.

3.3 Raccordement de capteurs externes

Dans le cas de transients puissants, il faut prévoir sur les lignes
une protection contre les surtensions.
3.3.1 Sources de courant et de tension actives (par ex.
transmetteur avec alimentation propre et sortie active).
entrée courant
0/4...20 mA
-
+ -
L/ L+ -
N/ L
entrée tension
0/2...10
Contacteur
51
