1.2 Komponentenbeschreibung

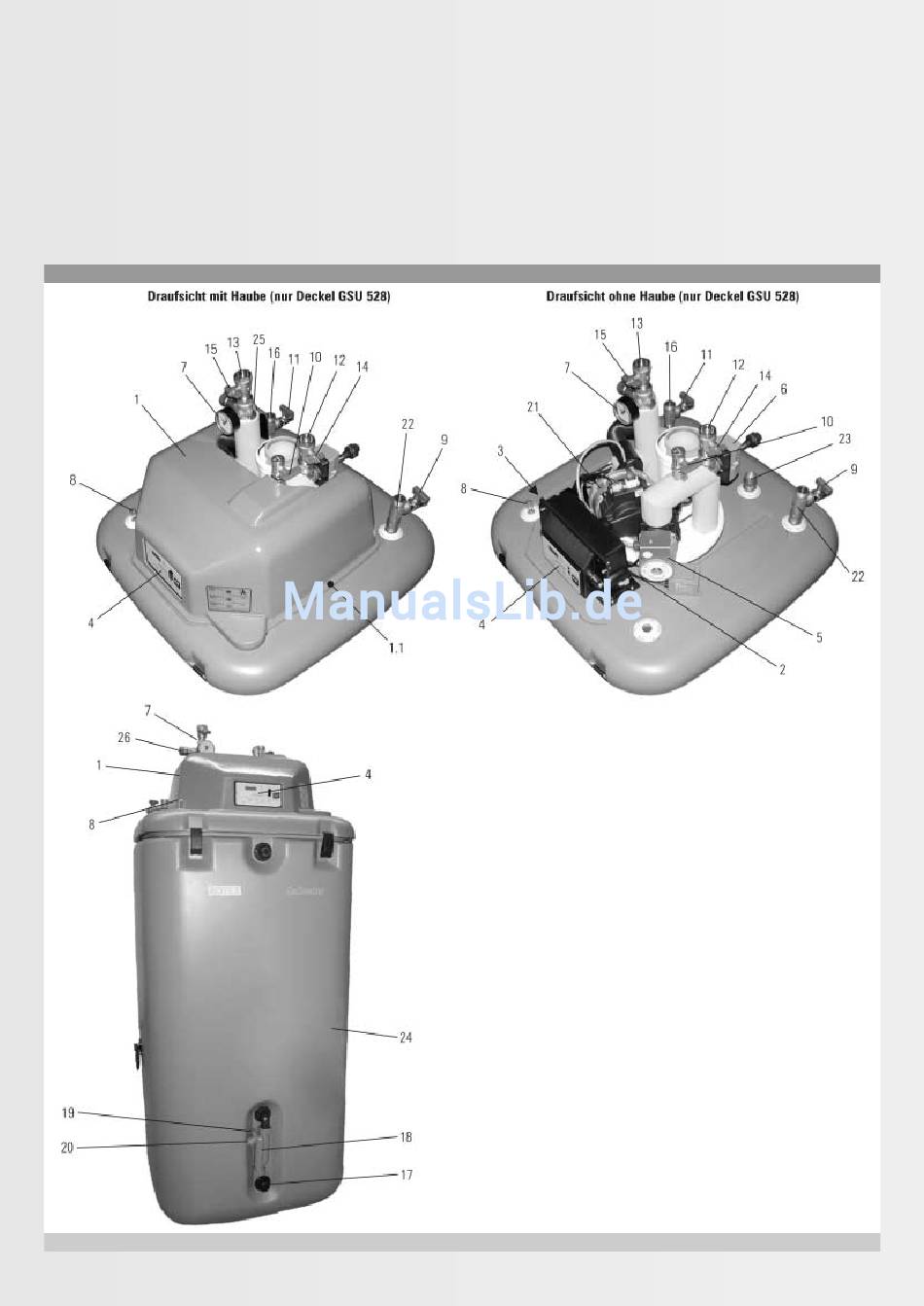

Bild 1.2.1: GasSolarUnit - Komponenten und Bedienelemente
[ 6 ]
Unter diesen Positionsnummern
finden Sie auch die Beschreibung
der Positionen auf den folgenden
Seiten.
1 Schalldämm-Haube
1.1 Haubenbefestigungsschrauben
2 Regelungselektronik
3 Steckerleiste (siehe Bild 1.2.3.1)
4 Bedienfeld
5 Umwälzpumpe
6 3-Wege-Umschaltventil
7 Heizungsmanometer
8 Füllstandsanzeige Speicherbehälter
9-11 KFE-Hahn zum Nachfüllen (
12 Heizung - Vorlauf-Anschluss (1" IG)
13 Heizung - Rücklauf-Anschluss (1" IG)
14, 15 Absperrhahn
16 Solar Vorlauf-Anschluss (1" ÜM)
17 Solar Rücklauf-Anschluss (Tr 32 x 3 AG)
(mit Ventileinsatz)
18 Kondensatsiphon
19 Kondensatüberlauf
20 Kondensatablauf
21 modulierender Gasbrenner
22 Kaltwasser - Zulauf-Anschluss (
23 Warmwasser - Auslauf-Anschluss (
24 Speicherbehälter
25 Anschlussmöglichkeit
für Membranausdehnungsgefäß
26 Sicherheitsventil - Anschluss für
Abblaseleitung ( 3 / " IG)
4
1 / " AG)
2
3
/ " IG)
4
3 / " IG)
4
(1 / " IG)
2
