B e t ri e b s a n z e i g e n

2.4 Betriebsarten ein- und ausschalten

Die ROTEX GasSolarUnit besitzt die Betriebs-
arten:
a) - Speicherladung (Warmwasser)
b) - Zentralheizung
c) - Schornsteinfeger-Volllast
d) - Schornsteinfeger-Minimallast
Diese Betriebsarten können vom „Standby"-
Modus aus über längeren Tastendruck bzw.
Tastenkombinationen direkt ein- bzw. ausge-
schaltet werden (Tabelle 2.4.2).
Die Schornsteinfeger-Betriebsarten c) und d)
haben höchste Priorität. Ihre Funktion wird nur
durch Erreichen der maximalen Kessseltempe-
ratur begrenzt. Das 3-Wege-Umschaltventil
befindet sich dabei immer in Stellung AB-B
(Heizung).
Im Normalbetrieb bei eingeschalteter Spei-
cherladebereitschaft hat die Speicherladung a)
immer Vorrang gegenüber dem Heizbetrieb b)
(siehe Kapitel 2.12).
Die Bereitschaft zur Speicherladung a) und
zum Heizbetrieb b) muss eingeschaltet sein,
um diese Betriebsarten über Zeitprogramme
einer Raumstation steuern zu können.
[ 12 ]

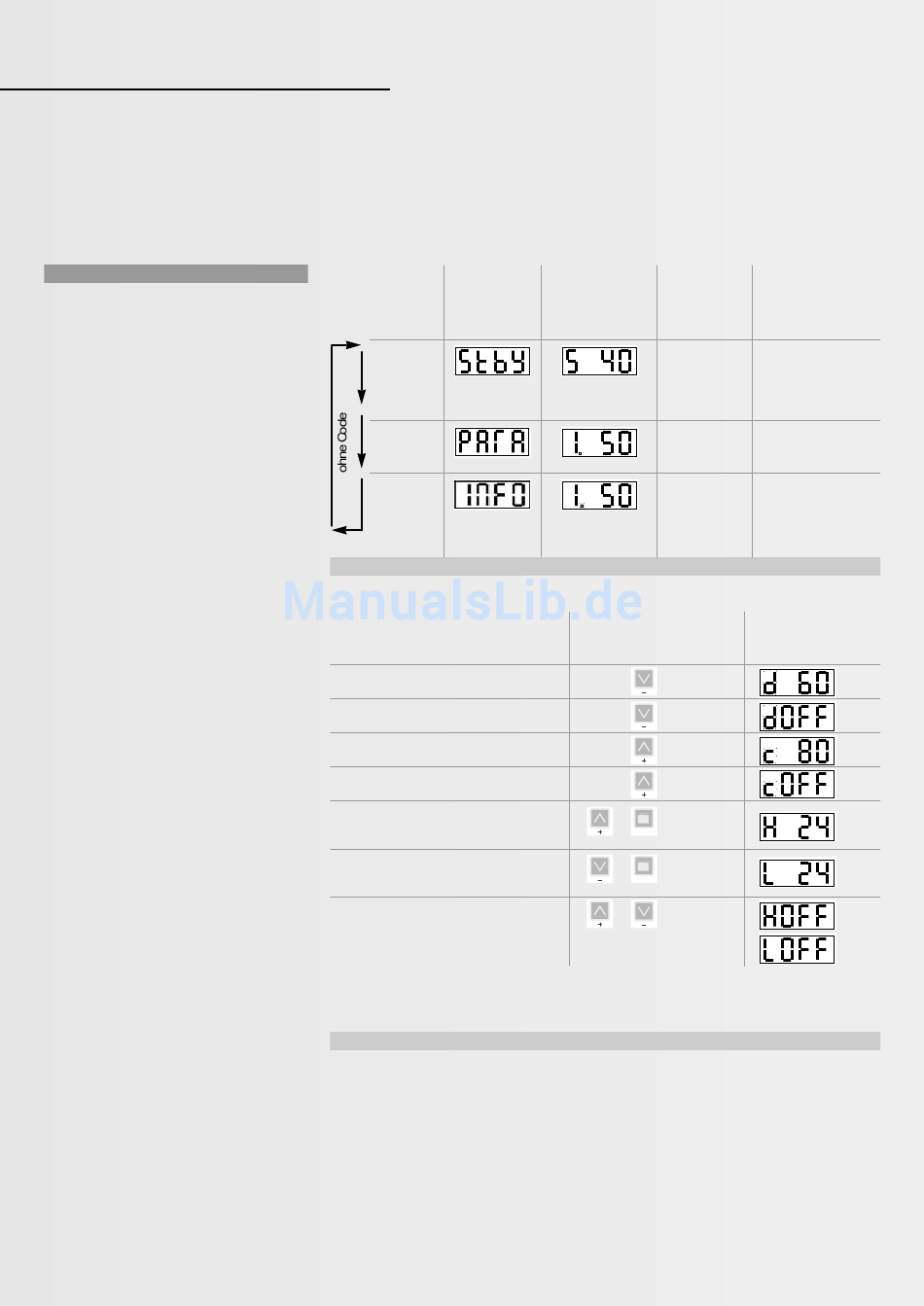

Modus Anzeige nach Display Darstel- Dezimalpunkt Funktion
Drücken der
„Mode"-Taste anzeigemodus
Standby
(Normal-
anzeige)
Parameter
Information
Tabelle 2.4.1: Anwahl der drei Betriebsanzeigemodi für den Anlagenbetreiber
Schaltfunktion
Speicherladung Bereitschaft einschalten
Speicherladung Bereitschaft abschalten
Zentralheizung Bereitschaft einschalten
Zentralheizung Bereitschaft abschalten
Schornsteinfegerfunktion bei
Volllast einschalten
Schornsteinfegerfunktion bei
Minimallast
Deaktivierung Schornsteinfeger-
funktion
1) bei eingeschalteter Bereitschaft wird die Soll-Speichertemperatur angezeigt.
2) bei eingeschalteter Bereitschaft wird die maximale Kesseltemperatur angezeigt.
3) bei Tastenkombinationen, die die „Mode"-Taste beinhaltet, muss die „Mode"-Taste als Zweites gedrückt und zuerst
losgelassen werden.
Tabelle 2.4.2: Tastenfunktionen im „Standby"-Modus
lung im Betriebs-
(Beispiel)
kein
konstant
blinkend
Taste bzw Tasten-
Kombination
lang (2s)
lang (2s)
lang (2s)
lang (2s)
+ lang (2s) 3)
MODE
+ lang (2s) 3)
MODE
+ kurz
Anzeige des aktiven
Betriebsstatus und
der Vorlauftemperatur
(Tabelle 2.5.1)
Parametereinstellung
(Tabelle 2.11.1)
Anzeige der aktuellen
Betriebs-Tempera-
turen etc.
(Bild 2.11.3)
Anzeige (solange
Taste gedrückt)
1)
2)
oder
