2.5 Betriebsstatus

Ohne vorherige Tastenbetätigung steht die
Regelung im "Standby"-Modus.
Diese Normalanzeige wird im Display wie
Status-Code Betriebsstatus (Anzeige im „Standby"-Modus)
(1. Stelle (2. - 4. Stelle
im Display) im Display)
0 t Ruhelage, keine Wärmeanforderung
V
1 t Vorbelüften, Nachbelüften
V
2 t Zündung
V
3 t Betriebsart Heizen - Brenner läuft
V
4 t Betriebsart Speicherladung - Brenner läuft
V
5 t Regelung wartet bei einer Brenneranforderung, bis das Brenner-
V
gebläse die erforderliche Startdrehzahl erreicht, bevor das Gasventil
geöffnet wird
6 t Brenner ausgeschaltet über Soll-Ist-Vergleich:
V
Es besteht eine Heizungs- oder Speicherladeanforderung, die Vor-
lauftemperatur ist aber höher als der berechnete Sollwert. Dieser
Zustand tritt ein, wenn die abgenommene Wärmeleistung kleiner
ist als die über den Brenner zugeführte
7 t Pumpennachlaufzeit Heizung:
V
Pumpe läuft einen bestimmten Zeitraum nach, wenn keine Heizungs-
anforderung mehr besteht (z. B. wenn die Nachtabschaltung aktiv
wird), um den im Kessel befindlichen Wärmeüberschuss noch an
das Heiznetz abzuführen
8 t Pumpennachlaufzeit Brauchwasser:
V
Pumpe läuft nach Abschluss der Speicherladeanforderung einen
bestimmten Zeitraum nach, um den im Kessel befindlichen
Wärmeüberschuss noch an die Brauchwasserzone abzuführen
9/b t /xx Brenner ausgeschaltet über Absicherung:*
V
9/b t /08 falsches Drehzahlsignal des Brennergebläses
V
9/b t /18 max. Vorlauftemperatur überschritten (T
V
9/b t /19 max. Rücklauftemperatur überschritten (T
V
9/b t /24 Rücklauftemperatur T
V
über Vorlauftemperatur T
9/b t /28 kein Tachosignal vom Brennergebläse
V
9/b t /29 Tachosignal, falsche Drehzahl des Brennergebläses
V
9/b t /33 Speicherfühler Kurzschluss (NTC3)
V
9/b t /38 Speicherfühler Unterbrechung (NTC3)
V
9/b t /61 Brennergebläsedrehzahl zu hoch
V
9/b t /65 Brennergebläsedrehzahl zu niedrig
V
A t Steuerung Dreiwegeventil
V
G t Brenner ein zum Frostschutz
V
H t Schornsteinfegerfunktion: max. Brennerleistung für Heizbetrieb
V
L t Schornsteinfegerfunktion: min. Brennerleistung
V
t t Brenner ein bei manueller Drehzahlsteuerung
V
* Bei Brennersicherheitsabschaltung werden im Display abwechselnd Warnungscode (b xx) und Vorlauftemperatur (9 tV)
angezeigt. Der Brenner geht automatisch wieder in den normalen Betrieb über, wenn der Grund für die Sicherheitsab-
schaltung nicht mehr besteht.
Wenn die Sicherheitsabschaltung sehr häufig auftritt oder zu Komforteinbußen führt, sollte die Ursache behoben bzw.
der Wartungsdienst gerufen werden.
Tabelle 2.5.1: Status-Codes im Normalanzeigemodus (kein Dezimalpunkt)
folgt dargestellt:
- kein Dezimalpunkt
- erste Segmentanzeige: Betriebsstatus
- folgende Segmente: Vorlauftemperatur in °C
(vgl. Tabelle 2.5.1)
>85 °C)
V
>85 °C)
R
mehr als 10 K und länger als 75 sec
R
V
2.6 Anzeige („Info"-Modus)
Im „Info"-Modus werden Messdaten ange-
zeigt. Die Tasten-Funktionen sind in Tabelle
2.6.1 beschrieben. Einstellungen können nicht
geändert werden. Im „Info"-Modus blinkt der
Dezimalpunkt.
Taste Betätigung Funktion
Mode kurz nächster Modus: Nor-
so oft bis malanzeige
MODE
Step kurz nächster Meßwert
STEP
Tabelle 2.6.1: Tastenfunktionen im „Info"-Modus

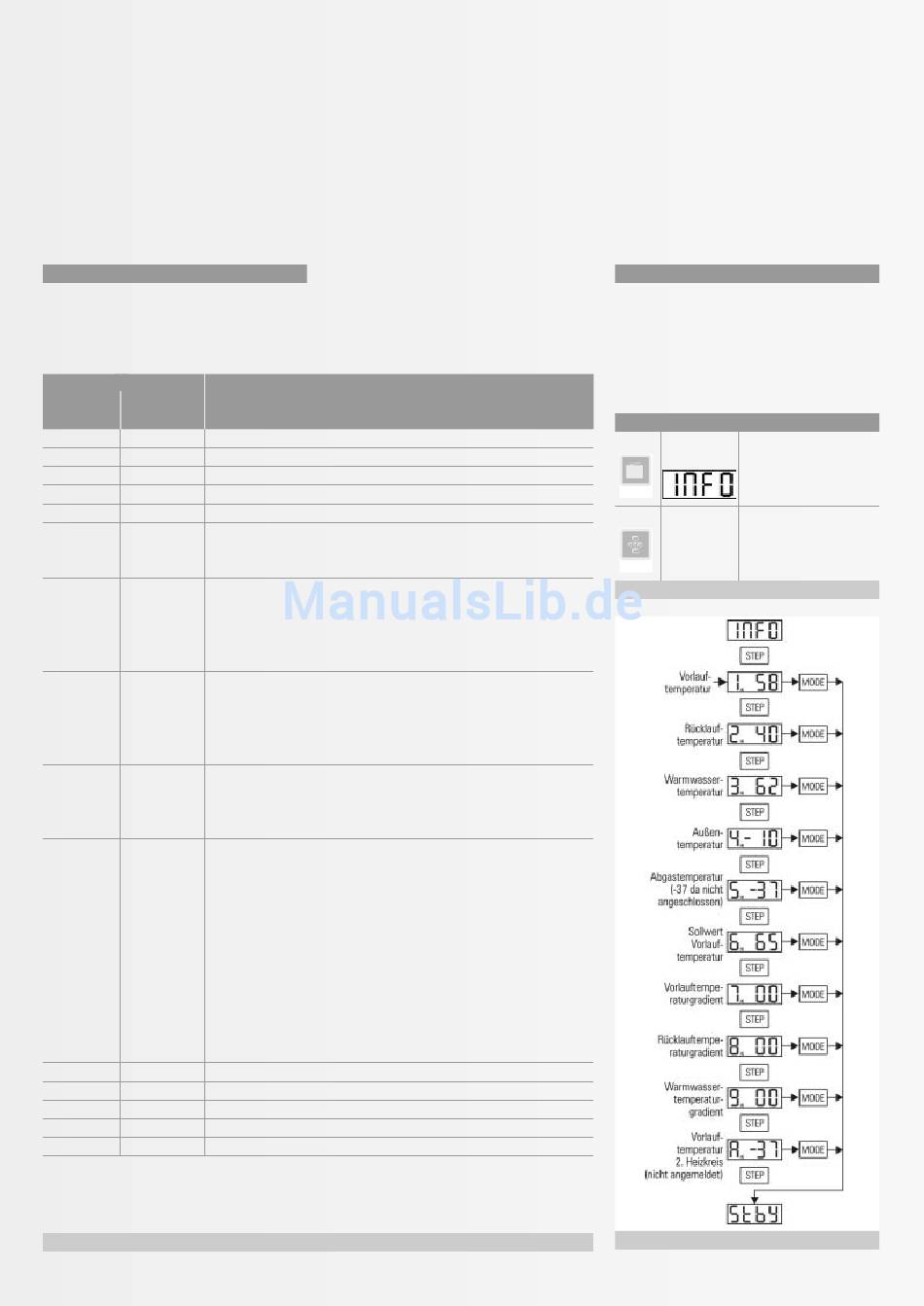

Bild 2.6.2: „Info"-Modus
[ 13 ]
