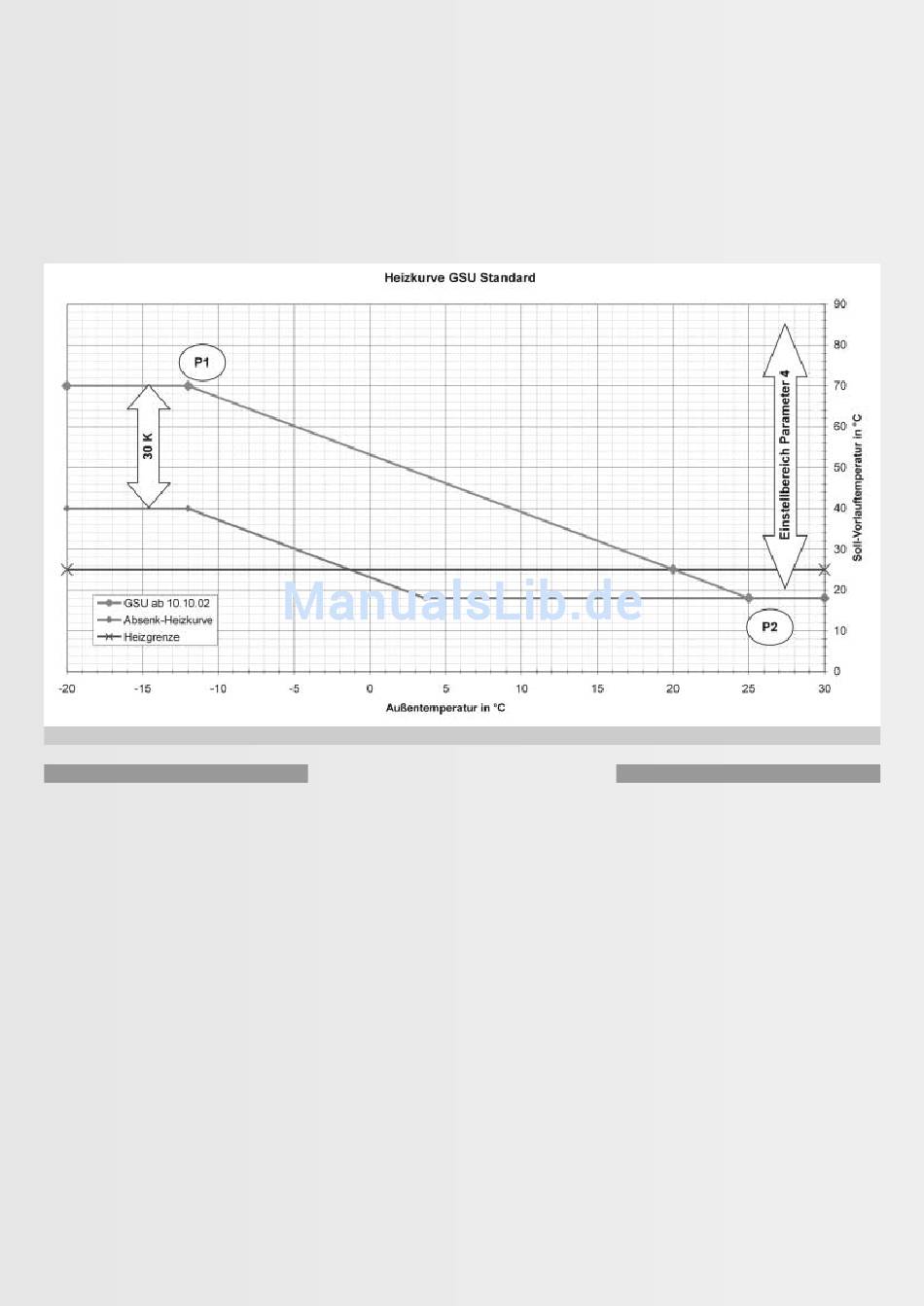

Bild 2.13.1: Heizkennliniendiagramm

2.14 Raumregelstation RS 30

Die Raumregelstation RS 30 ermöglicht auf
komfortable Weise, vielseitige Anpassungen
an das Regelungsverhalten (Heizkennlinien,
Zeitprogramme etc.) vorzunehmen und die
Heizanlage vom Montageraum aus zu überwa-
chen - siehe separate Anleitung.
Die RS 30 übernimmt die gesamten Regelungs-
funktionen, sobald sie an der GasSolarUnit
angeschlossen ist. Als Besonderheit ist jedoch
zu beachten, dass die maximale Vorlauftempe-
ratur im Heizbetrieb nicht höher als die mit
Parameter 4 definierte Temperatur sein kann.
Soll die Heizkennlinie mit der RS 30 angeho-
ben werden, so ist gegebenenfalls der mit
Parameter 4 eingestellte Wert ebenfalls zu
erhöhen!
[ 18 ]
Ebenso kann die maximale Brauchwasser-Soll-
temperatur nicht höher als die mit Parameter 1
definierte Temperatur sein, obwohl die RS 30
höhere Einstellwerte zulässt. Soll die Warm-
wasser-Solltemperatur mit der RS 30 erhöht
werden können, so ist ggfs. der mit Parameter
1 eingestellte Wert ebenfalls zu erhöhen.
Außerdem sind die Hinweise zu Parameter 2
und 3 zu beachten.
2.15 GSU Mischerregelung MAB
Die Mischerregelung MAB erlaubt es, einen an
die GasSolarUnit angeschlossenen Mischer-
heizkreis (Mischermotor, Mischerkreispumpe)
zu regeln. Darüber hinaus verfügt die MAB
über einen variablen Ausgang, über den z. B.
eine Zirkulationspumpe eine Ladepumpe für
einen zusätzlichen Warmwasserspeicher o.ä.
gesteuert werden kann.
Dazu wird grundsätzlich eine Raumstation
RS 30 als Schnittstelle benötigt, weil darüber
die Kommunikation zur Brennersteuerung
stattfindet und das Regelungsverhalten
(Heizkennlinie, Zeitprogramme) eingestellt
wird, siehe Bild 4.3.4 und separate Anleitung.
Die MAB wird auf dem im Lieferumfang ent-
haltenen Montagesockel an die Wand oder
den Speicherbehälter montiert. Der Anschluss
einer zusätzlichen RS 30 als separates Raum-
gerät für den gemischten Kreis ist möglich.
