so sind die Bauteile in einem Umkreis von 20cm aus nichtbrenn-
baren formbeständigen Baustoffen geringer Wärmeleitfähigkeit
(z. B. Gasbeton) herzustellen.

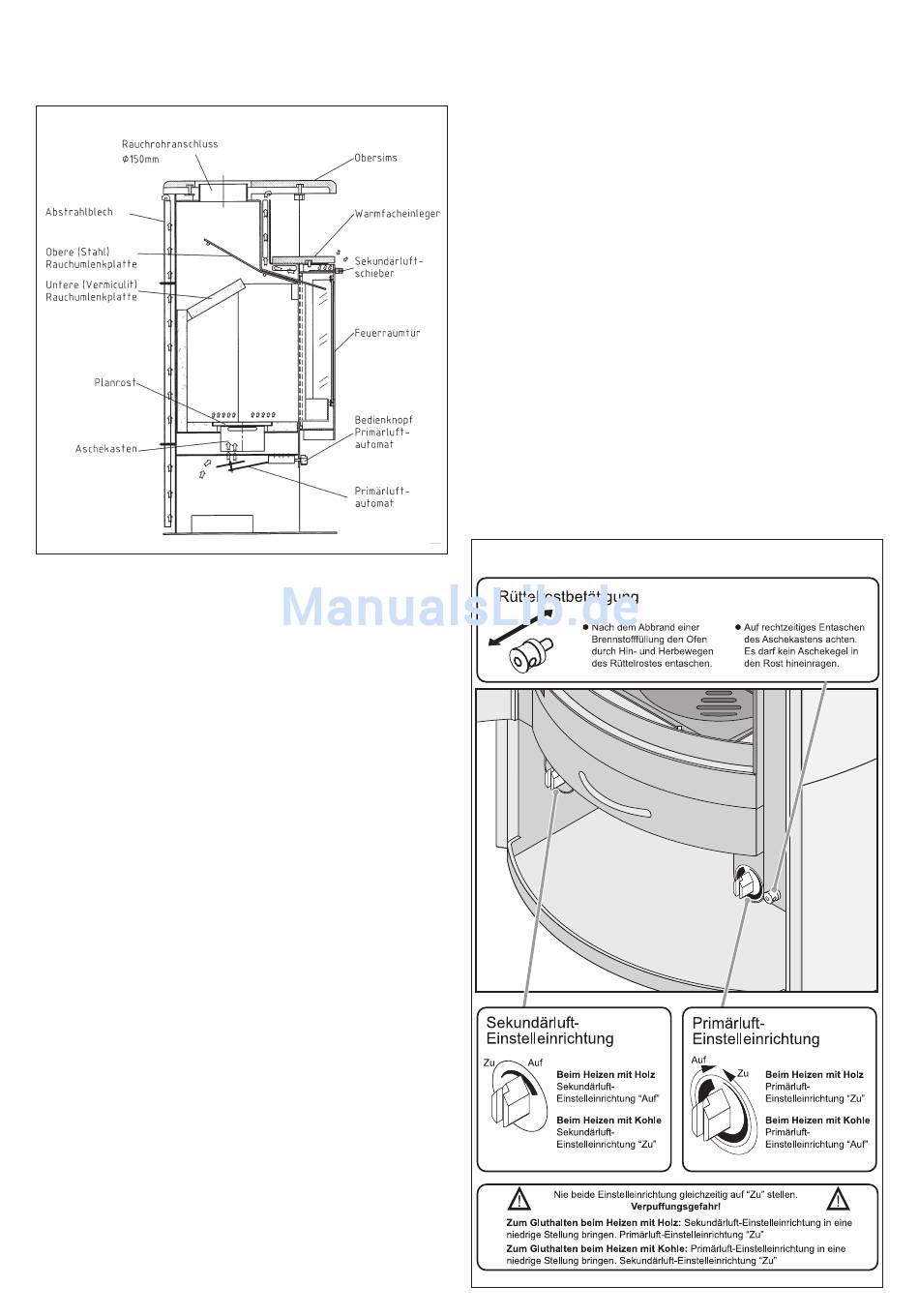

Abbildung B
Hinweis zur Kachelmontage
Bitte behandeln Sie die Kacheln sehr vorsichtig! Achten Sie beim
Auspacken der keramischen Ofenkacheln darauf, dass diese
auf eine weiche Unterlage abgelegt werden. Die keramischen
Ofenkacheln sind aus natürlichen Rohstoffen gefertigt und hand-
bearbeitet sowie handglasiert. Daher sind Farbabweich ungen
und Maßtoleranzen unumgänglich.
Montage der Ofenkacheln
Legen Sie zunächst jeweils drei Seitenkacheln auf dem Boden aus,
um ein harmonisches Farbspiel zu erreichen. Gleichzeitig ermitteln
Sie das Höhenmaß der drei übereinanderliegenden Kacheln.
Dieses Maß dient zur Einstellung der Höhennivellierung der
Seitenkacheln (siehe Abb. D).
Zur Änderung der Höhennivellierung lösen Sie die Sechskant muttern
und stellen die Höhennivellierung auf das Kachelmaß, gemessen
bis zur Oberkante des Stahlkorpus. Anschließend schrauben Sie
die Sechskantmuttern wieder fest an. Am Ofenkorpus befinden
sich senkrechte Kachelhalteschienen für die Seitenkacheln. Um
die Seitenkacheln leichter einschieben zu können, lösen Sie die
oberen Sechskantmuttern leicht. Die Kacheln werden nun von
oben in die Halteschienen eingeschoben. Ziehen Sie die Muttern
der Kachelhalteschienen wieder an. (Abb. D)
Auf dem Ofenkorpus befinden sich 8 Bohrungen zur Aufnahme
von Gewindestiften. Die rechte und linke Obersimskachel wird
rundum auf den Ofenkorpus und die Gewindestifte gelegt. Mit
Hilfe der Gewindestifte können die Obersimskacheln justiert
werden. Für zwei Gewindestifte befindet sich in jeder Obersims-
kachel jeweils eine Vertiefung, wodurch ein Ver rutschen der Kachel
verhindert wird. (Abb. D)
Die Warmhaltefachkachel wird nun in das Warmhaltefach gelegt
Montage der Natursteinverkleidung
Die Specksteinverkleidung ist von Natur aus bruchempfindlich
und daher mit größter Sorgfalt zu behandeln. Schrauben Sie
die Höhennivellierung für die Natursteine an den Ofenkorpus.
Stellen Sie den ersten Seitenstein mit den beiden Bohrungen auf
die Zapfen der Höhennivellierung. In die oberen Bohrungen
stecken Sie zwei Verbindungsstifte, auf die der zweite Seiten-
stein gesteckt wird. Auch in die oberen Bohrungen des zweiten
Steins stecken Sie zwei Verbindungsstifte, auf die der dritte Stein
gestellt wird. In die Bohrungen des oberen Steines stecken Sie
die Zapfen des oberen Haltewinkels und verschrauben diesen
mit der beiliegenden Sechskantschraube auf dem Ofenkorpus.
Die Montage der Natursteine für die Abdeckung und das
Warmhaltefach erfolgt analog zur Montage der Ofenkacheln.
(Abb. D)
Achtung!
Der Kaminofen darf nicht durch Umbauten oder den Anbau
fremder Bauteile und Korpusverkleidungen manipuliert werden.
Inbetriebnahme
Wenn der Kaminofen in Betrieb genommen wird, müssen
die Absperrklappen der Verbrennungsluftleitungen unbedingt
geöf fnet werden.
Verbrennungsluftversorgung
Der Kaminofen Atos ist mit einem Automatik-Leistungsregler
ausgerüstet, der die, für die Verbrennung notwendige Primärluft
regelt. Dieser ist stufenlos einstellbar und befindet sich rechts unter
der Feuerraumtür (Abb. C).
Abbildung C
-2-
