Aufbau- und Bedienungsanleitung
Ethanol Kaminofen Asco 8 und 9
nach DIN 4734
Bevor Sie den Asco 8/9 in Betrieb nehmen,
lesen Sie sich die Bedienungsanleitung und
die Sicherheitshinweise vollständig durch.
Unser Asco 8/9 ist nach dem neusten
technischen
Brand- und Betriebs sicherheit DIN geprüft
worden und ist bei Beachtung der Be-
dienungsanleitung, sowie der örtlichen
Vorschriften für den Betrieb von Ethanolfeuern
sicherheitstechnisch unbedenklich.
Der Ethanolkaminofen ist nur zum zeit-
weiligen und nicht für den Dauerbetrieb
vorgesehen. Es handelt sich um eine

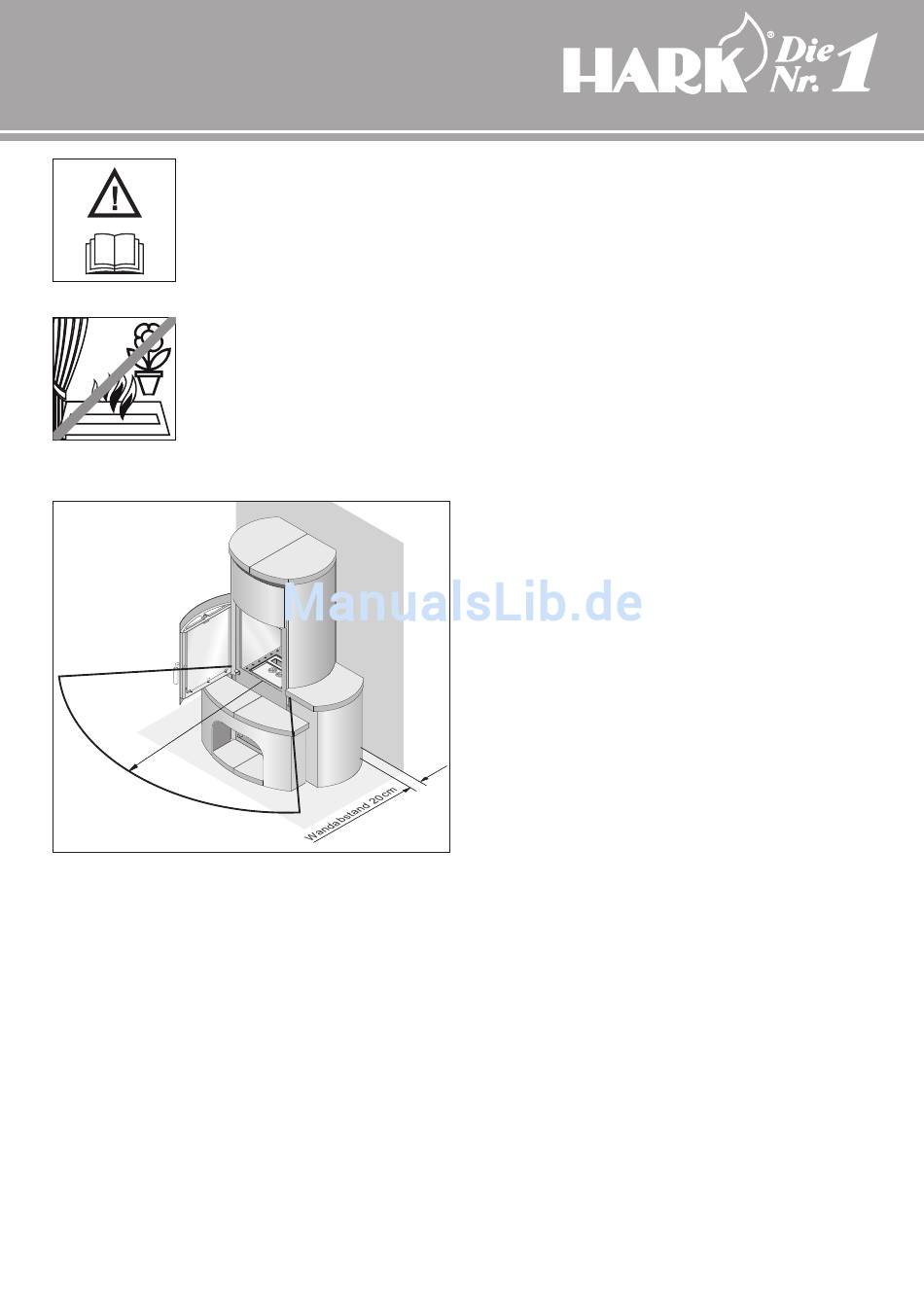

Abbildung A dekorative Feuerstelle für den privaten
Bereich, die nicht für Heizzwecke geeignet
ist. In einem Radius von 80 cm um den Ofen herum dürfen sich
keine brennbaren Bauteile, Möbel, Dekostoffe, brennbare
Strahlungsbereich:
80cm Abstand zu
brennbaren Bau-
teilen z.B. Möbeln
Flüssigkeiten oder ähnliches befinden. Der Aufbau muss auf einem
waagerechten, ebenen und standsicheren Boden erfolgen. Sollte
der Boden nicht über ausreichende Tragfähigkeit verfügen, müssen
geeignete Maßnahmen getroffen werden, um diese zu erreichen
(z. B. das Unterlegen einer Platte zur Lastverteilung). Der Abstand zur
hinteren Stellwand muss mindestens 20 cm betragen (Abb. A).
Montage des Metallsockels Asco 8
Der Asco 8 ist mit einem Metallsockel versehen, der aus drei Teilen
besteht. Montieren Sie zunächst die beiden seitlichen Sockel rechts
und links. Zur Befestigung der Sockelteile befinden sich auf jeder
Seite des Korpus zwei Halteleisten. Schieben Sie die seitlichen
Sockel von oben nach unten in diese Halteleisten ein. Stellen Sie
den vorderen Sockel vor den Asco 8. Dieser Sockel wird jeweils
mit einer Sechskantschraube und dazugehöriger Mutter an dem
rechten und linken Sockelteil befestigt (Abb. B, Seite 4).
Montage der Verkleidung
Schrauben Sie nun auf die Oberseiten des vorderen Sockels sechs
Stand auf ausreichende
R üc
kw
an
d
im Kamin- & Kachelofenbau
und der Seitensockel jeweils drei Gewindestifte in die vorge-
sehenen Gewinde. Auf diese Gewindestifte werden die Natur-
steine für die seitlichen Sockel und den Frontsockel aufgelegt. Mit
Hilfe der Gewindestifte können die Natursteine justiert werden. In
den Natursteinen befinden sich auf der Unterseite Sackbohrungen,
die ein Verrutschen auf den Gewindestiften verhindern.
Oberhalb der seitlichen Natursteine wird jede Seite des Asco 8 mit
einer Stahl-Seitenverkleidung versehen. Diese Seitenverkleidung
wird, wie die Sockelteile von oben nach unten in die Halteleisten
eingeschoben.
Auf dem Ofenkorpus befinden sich ebenfalls sechs Bohrungen
zur Aufnahme von Gewindestiften. Der rechte und linke Deck-
Naturstein wird, wie die anderen Natursteine, auf jeweils drei
Gewindestifte aufgelegt und justiert. Legen Sie abschließend die
beiden Holzlegefach-Natursteine in die Holzlege.
Montage Asco 9
Der Asco 9 ist mit einer Transportsicherung auf der Palette be-
festigt. Um an diese Transportsicherung zu gelangen, müssen
Sie die Stahlseitenverkleidung auf der rechten und linken Seite
hochschieben. Nach dem Lösen der Transportsicherung nehmen
Sie den Ethanolofen von der Palette. Der Asco 9 wird bereits
komplett vormontiert geliefert. Hier müssen nur der rechte und
linke Deck-Naturstein wie oben beschrieben aufgelegt werden
(Abb. H, Seite 5).
Stellen Sie den Brennstoffbehälter in die Sicherheitswanne
(Vertiefung im Boden des Feuerraums; siehe Zeichnung Ersatzteile).
Sollte beim Befüllen des Brennstoffbehälters Brennstoff daneben
laufen, tropft dieser in die Sicherheitswanne. Die mitgelieferten
Steinimitate (weiße Kiesel) können Sie hinter den Brennstoffbehälter
legen. Legen Sie diese nicht auf den Brennstoffbehälter oder auf
die Bohrungen im Boden des Feuerraums. Die Flammen dürfen
beim Betrieb die Ziersteine nicht berühren (Abb. E).
Der Innenraum des Asco 8/9 ist mit Spiegeln ausgekleidet. Entfernen
Sie vor der Inbetriebnahme die Schutzfolie von diesen Spiegeln.
Der Ethanolkaminofen darf nicht durch Umbauten oder den Anbau
fremder Bauteile und Korpusverkleidungen manipuliert werden.
Bei einem Defekt verwenden Sie nur Original Hark-Ersatzteile.
Bedienung
Befüllen Sie den in dem Asco 8/9 befindlichen Brennstoffbehälter
bis zu der Markierung „max." mit Brennstoff. Diese Brennstoffmenge
beträgt ca. 1,0 Liter.
Der Verbrauch des Asco 8/9 liegt bei ca. 0,3-0,5 Liter/ Stunde. Sie
sollten nur soviel Brennstoff ein füllen, wie Sie bei der voraussichtlich
geplanten Betriebsdauer verbrauchen werden (Abb. C).
Achten Sie beim Befüllen darauf, dass Sie keine Flüssigkeit ver-
schütten. Falls notwendig verwenden Sie zum Befüllen ein
geeignetes Gefäß oder einen Trichter. Eventuell verschütteter
Brennstoff ist vor der Inbetrieb nahme mit einem trockenen Tuch
