Aufbau- und Bedienungsanleitung
Kaminofen Atos
Die Aufbau- und Bedienungsanleitung ist vor Beginn aller
Arbeiten aufmerksam zu lesen und zu beachten. Nichtbeachtung
kann zur Beeinträchtigung der Sicherheit und zum Erlöschen der
Gewährleistung führen!
Weiterhin sind sämtliche, die Aufstellung und Installation von
Kaminöfen betreffenden Vorschriften und Normen unbedingt
zu beachten (Musterbauordnung, Bauordnung der einzelnen
Bundesländer, Feuerungsverordnungen, DIN 18160 Teil 1
und Teil 2, EN 13384, EN 13240 sowie örtliche Vorschriften).
Um die Einhaltung der genannten Normen und Vorschriften zu
gewährleisten, ist vor der Installation des Kaminofens der zustän-
dige Schornsteinfegermeister zu informieren. Er wird Sie beraten
und den ordnungsgemäßen Anschluss des Kaminofens prüfen.
Räumliche Voraussetzung
Voraussetzung für den Aufbau des Kaminofens ist eine ebene,
tragfähige Stellfläche, die aus nicht brennbaren Baustoffen
besteht oder durch eine nicht brennbare Unterlage geschützt
sein muss. Die Unterlage ist so zu bemessen, dass sie vor
dem Ofen mindestens 50cm und an den Seiten mindestens
30cm über die Feuerraumöffnung bzw. Grundfläche des
Ofens hinausragt. Im HARK- Zubehörprogramm finden Sie
hierfür geeignete Bodenplatten. Von der Rückseite und den
Seiten flächen der Kaminofenverkleidung ist ein Wandabstand
von 20cm einzuhalten.
Im Strahlungsbereich des Brennraumes muss zu brennbaren Bau-
teilen, Möbeln, Dekostoffen und ähnlichem ein Mindest abstand
von 80cm eingehalten werden (gemessen von der Vorderkante
der Feuerraumöffnung). Der Abstand kann auf 40cm verringert
werden, wenn ein beidseitig belüfteter Strahlungsschutz vorhan-
den ist (Abb. A).

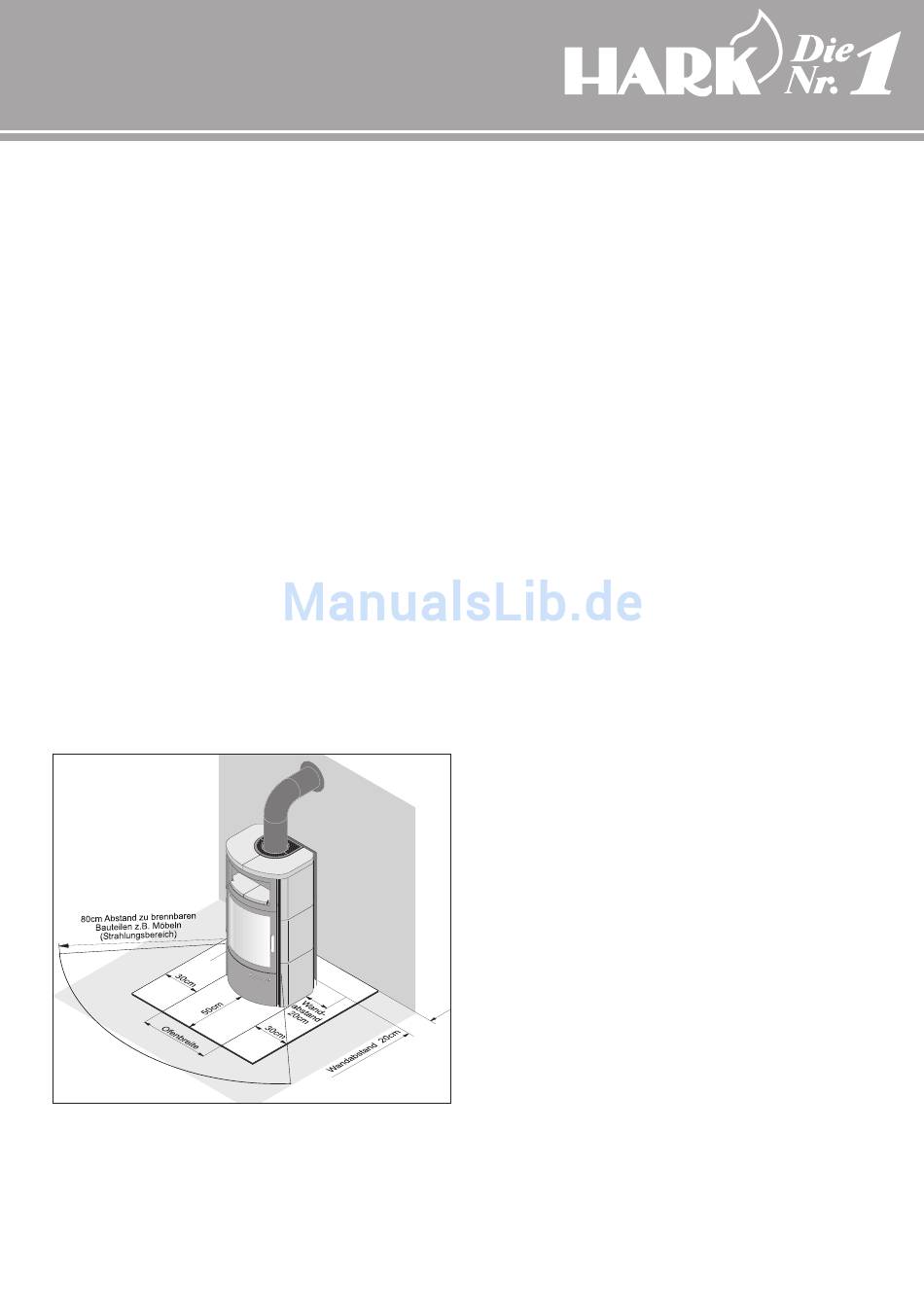

Abbildung A
Frischluftzufuhr
Da Kaminöfen raumluftabhängige Feuerstätten sind, die Ihre
Verbrennungsluft aus dem Aufstellraum entnehmen, muss der
Betreiber für ausreichende Verbrennungsluftzufuhr sorgen!
Kaminöfen der Bauart A1 (selbstschließende Feuerraumtür)
benötigen ein Raumvolumen von mindestens 4 m
Nennwärmeleistung. Bei kleineren Räumen, abgedichteten
Fenstern und Türen oder sonstigen Beeinträchtigungen einer
ausreichenden Luftzufuhr (zum Beispiel weitere Feuerstätten,
mechanische Entlüftungen), muss für eine zusätzliche Frischluft-
zufuhr gesorgt werden, z.B. durch den Einbau einer Luftklap-
pe in der Nähe des Kaminofens oder die Verlegung einer
Verbrennungsluftleitung nach außen oder in einen gut belüfteten
Raum (ausgenommen Heizungskeller). Die Verbrennungs luftleitung
sollte mit einer Absperrklappe in Ofennähe versehen
werden. Besonders bei fugendichten Fenstern und Türen ist für
ausreichende Verbrennungsluft zu sorgen.
Beim Betrieb mehrerer Feuerstätten in einem Aufstellraum
oder in einem Luftverbund ist für jede Feuerstätte eine separate
Verbrennungsluftleitung
entsprechend groß zu dimensionieren.
Eine Küchendunstabzughaube, die sich im Raumluftverbund
mit dem Kaminofen befindet, kann den Betrieb der Feuerstätte
ebenfalls beeinträchtigen, da sie dem Raumverbund große
Mengen Luft entzieht. Diese Luft muss dem Raumverbund durch
eine entsprechend große Verbrennungsluftleitung wieder zugeführt
oder die Dunstabzughaube mit einem Fensterkontaktschalter
versehen werden.
Bei dem Kaminofen Atos besteht darüber hinaus die Möglich-
keit, eine Verbrennungsluftleitung mit Hilfe eines Flexrohres aus
dem Aussenbereich direkt am Kaminofen anzuschliessen. An
der Rückwand des Kaminofens befindet sich ein Anschlussstut-
zen für die „externe Verbrennungsluftzufuhr", an den das Flex-
rohr mit Hilfe einer Klemmschelle angeschlossen werden kann.
Die Materialien für die Frischluftleitung sind im HARK-Zubehör-
programm erhältlich. Diese „externe Verbrennungsluftzufuhr" ist
bei Niedrigenergiehäusern mit einer kontrollierten Be- und
Entlüftung erforderlich, um das Verhältnis zwischen Be- und
Entlüftung durch den Betrieb des Kaminofens nicht zu stören.
Schornstein und Rauchrohranschluss
Bei der Installation des Kaminofens müssen die bestehenden
Gesetze der Landesbauordnung, örtliche feuerpolizeiliche und
baurechtliche Vorschriften beachtet werden.
Der Kaminofen muss an einen, für feste Brennstoffe geeigneten,
Schornstein angeschlossen werden.
Der Schornstein ist entsprechend den Anforderungen der DIN
18160 Teil 1 auszuführen und nach EN 13384 zu bemessen.
Für den Rauchrohranschluss bietet die Firma HARK im
Zubehörprogramm
Kaminofen an. Die originalen HARK-Rauchrohre und HARK-
Rauchrohrknie ermöglichen eine einfache Montage des
Kaminofens. Selbst verständlich lässt sich der Schornsteinanschluss
auch mit handels üblichen Rauchrohren durchführen. Die Rauch-
rohre sind am Kaminofen, untereinander und am Schornstein fest und
dicht anzubringen. Das Rauchrohr darf nicht in den freien Schorn-
steinquerschnitt hineinragen. Sind andere Feuerstätten im gleichen
Stockwerk am gleichen Schornstein angeschlossen, muss der
Anschluss mindestens 30cm höher oder tiefer liegen als der
Anschluss anderer Geräte. Es empfiehlt sich die Verwendung
eines Doppelwandfutters.
Zu temperaturempfindlichen oder brennbaren Materialien ist
pro Kilowatt
3 vom Rauchrohr ein Mindestabstand von 40cm einzuhalten.
Führt das Rauchrohr durch Bauteile aus brennbaren Baustoffen,
