CEX-U ELECTRONIC MPS ®

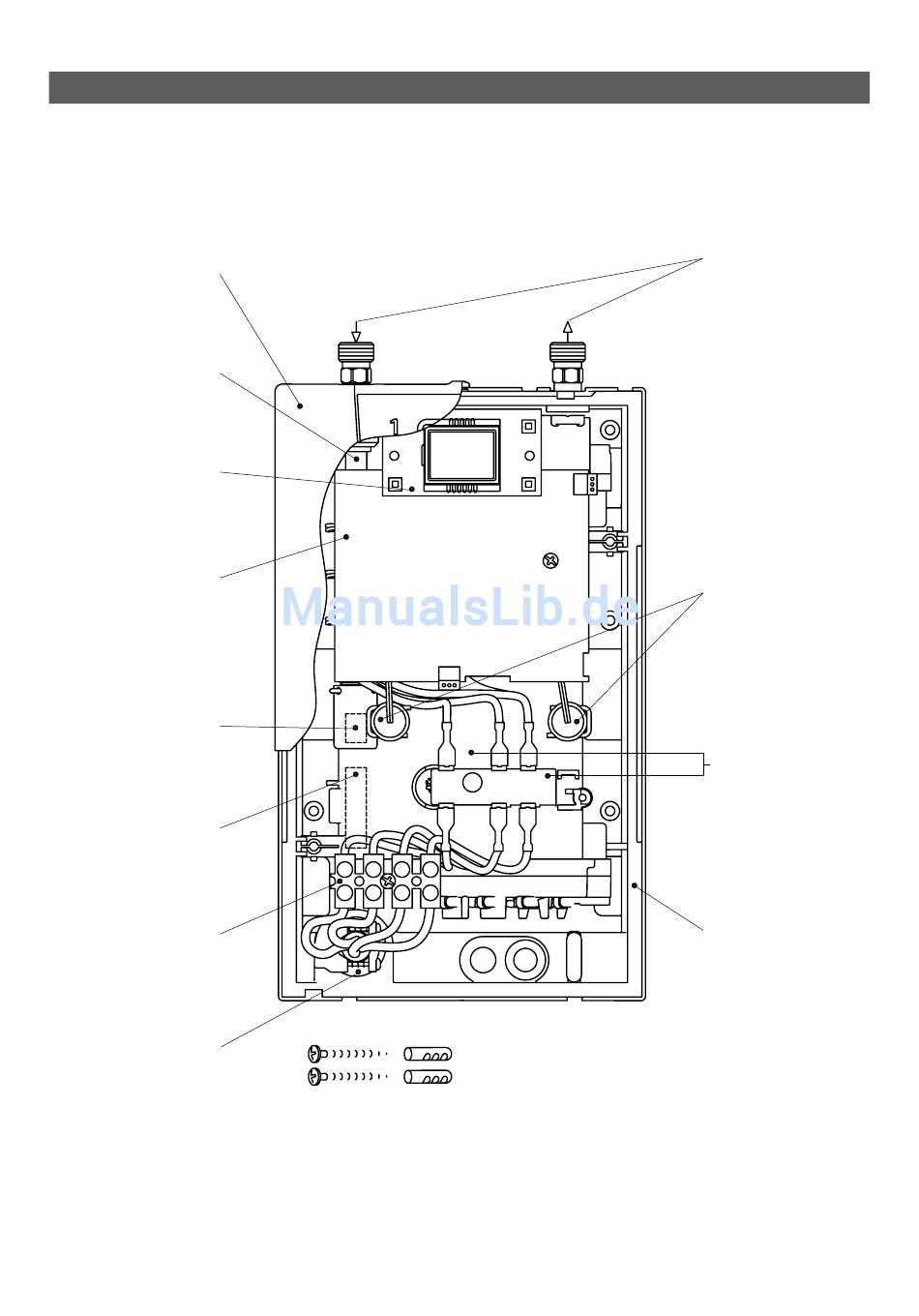

1. Übersichtsdarstellung
Bei Ersatzteilbestellungen stets Gerätetyp
und Serien nummer angeben!
8
CEX-U Gerätehaube
CEX-U hood
82800
7
Einlaufrohr
Inlet pipe
82802
CEX-U Bedienfeld 6
CEX-U control panel
82801
5
Elektronik
Electronic
CEX-U 82803
Rückflussverhinderer 4
Non-return valve
82246
Durchflussgeber 3
Flow sensor
82526
Anschlussklemme 2
Connecting terminal
CEX-U 86250
1
Durchführungstülle
Grommet
82806
13 Schrauben und Dübel
Screws and dowels
80352
When ordering spare parts, please always specify the
13
Durchführungstülle
Durchführungstülle
XXXXX
2

1. Overview

appliance model and serial number.
9
Kalt- und Warmwasser-
anschlussstück
Cold and Hot water
connection
82807
10 Temperaturfühler Set
Temperature sensor set
82512
11
Heizelement mit STDB
Heating element with STDB
82808
12 Geräteunterteil
Bottom part
82809
