Montage
Montieren Sie den Lüfter für ein optimales Resultat möglichst
weit oben an der Wand. Der Lüfter ist doppelt isoliert und benötigt
keine Erdung. Er sollte so weit wie möglich von der Frischluftzufuhr
entfernt angebracht werden, um eine optimale Luftdurchströmung
im Raum zu erreichen. Die frische Luft wird entweder direkt von
außen durch ein Wandventil oder aus einem anliegenden Raum
zugeführt, z. B. durch Gitter oder Spalten in der Tür.

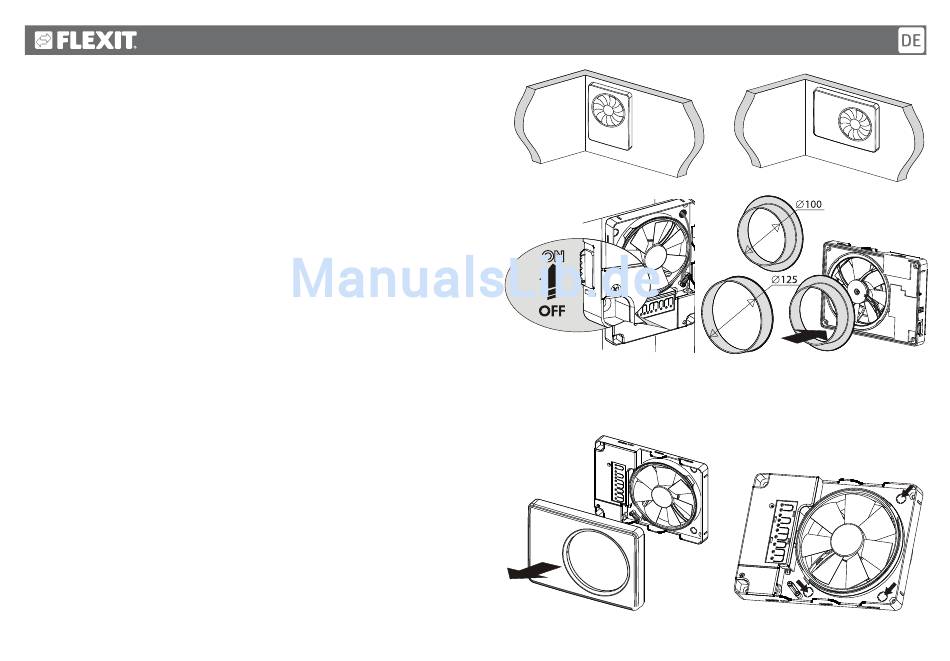

Der Lüfter kann horizontal und vertikal angebracht werden. Abb. 1.
Der Lüfter hat einen integrierten Stromschalter. Abb. 2.
(Schalter für allpoliges Trennen, 2 mm Kontaktabstand.)
Der Lüfter ist für die Montage in Rundkanälen mit Ø 100 mm und
Ø 125 mm ausgelegt. Verwenden Sie bei Bedarf den beigefügten
Stutzen. Abb. 3. Der Lüfter kann auch ohne Stutzen über der
Öffnung montiert werden, falls dieser von deren Abmessungen
abweicht.
1.
Der elektrische Anschluss muss von einem autorisierten
Installateur nach dem Schaltplan vorgenommen werden.
2. Schneiden Sie ein Loch in die Wand, das etwas größer ist als
der Durchmesser des Stutzen.
3.
Passen Sie zwischen der außen- und innenliegenden Öffnung
eine Wanddurchführung/Kanal an. Die Durchführung muss ein
schwaches Gefälle gegen die Außenwand haben, damit ggf.
Kondenswasser ablaufen kann.
4. Nehmen Sie die Vorderabdeckung durch Kippen der Front über
die Schnappverschlüsse unten und oben ab. Abb. 4
5. Der Lüfter hat drei Ausstanzungen für die Kabeldurchführung.
Schneiden Sie die für die Installation geeignete aus. Abb. 5
6. Befolgen Sie die Anweisungen auf der nächsten Seite.
Abb. 2
Abb. 4
69
Bedienungsanleitung
Abb. 1
Abb. 3
Abb. 5
