Montering
För att uppnå bästa möjliga resultat bör fläkten monteras så
högt som möjligt på väggen. Fläkten är dubbelisolerad och
behöver inte jord. Bör monteras så långt från friskluftsintaget
som möjligt för att uppnå bästa möjliga luftgenomströmning
i rummet. Den nya luften tillförs antingen direkt utifrån
genom väggventil eller från intilliggande rum, t.ex. genom
galler eller spalt i dörren.

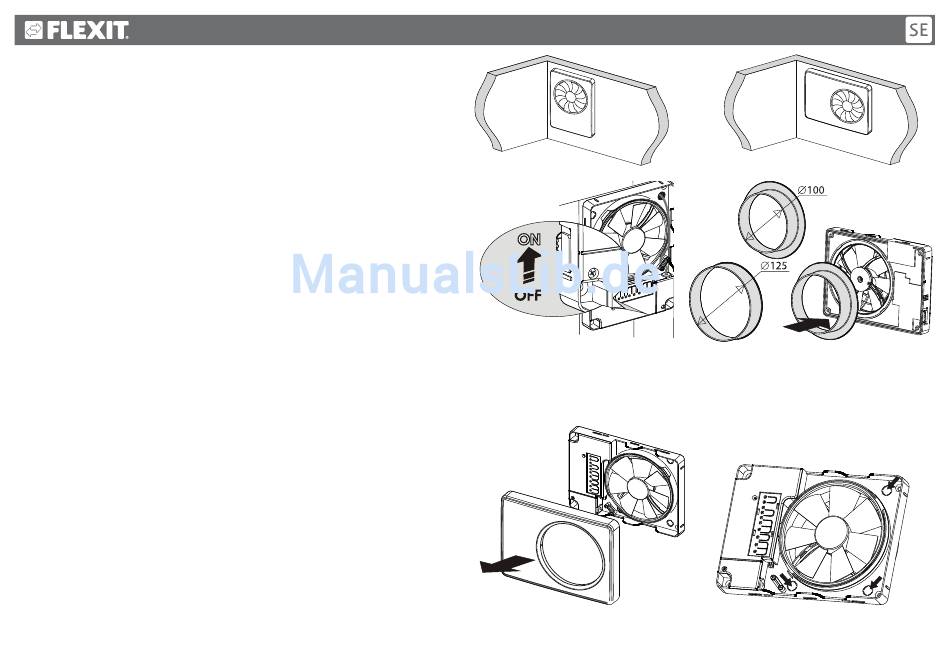

Fläkten kan monteras både horisontellt och vertikalt. Fig. 1.
Fläkten har en integrerad strömbrytare. Fig. 2.
(Brytaren har allpoligt brott, 2 mm kontaktavstånd).
Fläkten är utformad för montering i rund kanal med
dimensionen Ø 100 mm och Ø 125 mm. Välj medföljande stos
efter behov. Fig. 3. Fläkten kan även monteras utan stos över
öppningen om denna avviker från dessa dimensioner.
1. Elanslutning ska utföras av auktoriserad
installatör i enlighet med kopplingsschema.
2. Skär ut ett hål i väggen som är lite större än stosens
diameter.
3. Anpassa en väggenomföring/kanal mellan utvändig och
invändig öppning. Genomföringen ska ha ett svagt fall
mot ytterväggen så att eventuell kondens rinner ut.
4. Ta av frontlocket genom att vippa fronten över snäpp-
fästena i botten eller toppen. Fig. 4.
5. Fläkten har tre utstansningar för kabelgenomföring. Skär
ut den som passar installationen. Fig. 5.
6. Följ anvisningarna på nästa sida.
Fig. 2
Fig. 4
17
Bruksanvisning
Fig. 1
Fig. 3
Fig. 5
