Brukerveiledning
Brukerveiledning
Montering
For å oppnå best mulig resultat bør viften monteres høyest
mulig på vegg. Viften er dobbeltisolert og trenger ikke jord.
Bør monteres så langt fra friskluftsinntaket som mulig for å
oppnå best mulig luftgjennomstrømming i rommet. Den nye
luften tilføres enten direkte utenfra gjennom veggventil, eller
fra tilliggende rom, f.eks. gjennom rist eller spalte i dør.

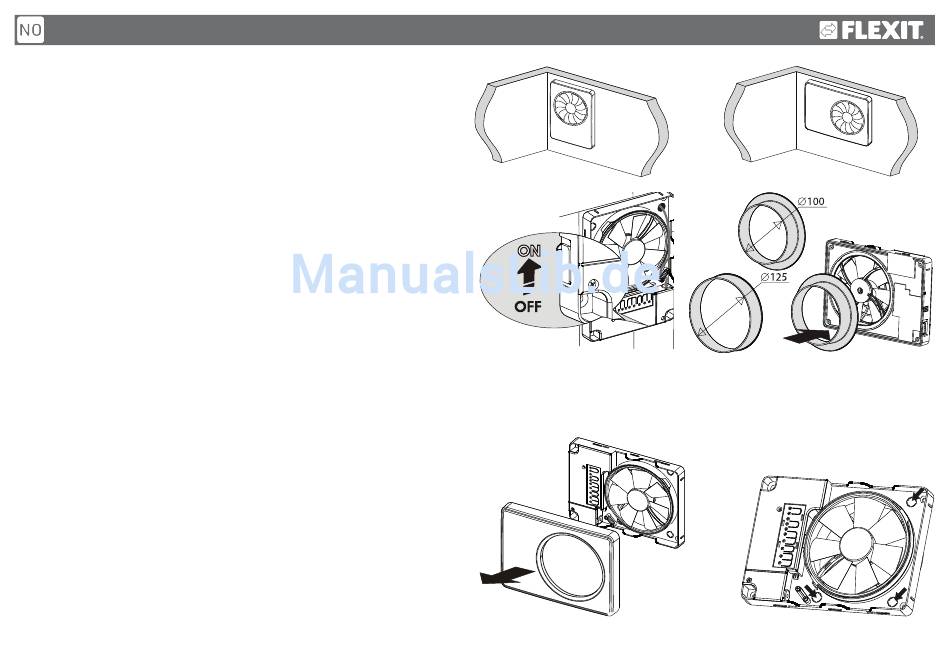

Viften kan monteres både horisontalt og vertikalt. Fig. 1.
Viften har en integrert strømbryter. Fig. 2.
(Bryter har allpolig brudd, 2 mm kontaktavstand).
Viften er designet for montering i rund kanal med dimensjon
Ø 100 mm og Ø 125 mm. Velg medfølgende stuss etter
behov. Fig. 3. Viften kan også monteres uten stuss over
åpningen hvis denne avviker fra disse dimensjonene.
1. Elektrisk tilkopling skal utføres av autorisert in-
stallatør i henhold til koplingsskjema.
2. Skjær ut et hull i veggen som er litt større enn stussens
diameter.
3. Tilpass en veggjennomføring/kanal mellom utvendig og
innvendig åpning. Gjennomføringen skal ha et svakt fall
mot yttervegg slik at evt. kondens renner ut.
4. Ta av frontdeksel ved å vippe fronten over sneppfestene i
bunn eller topp. Fig 4.
5. Viften har tre utstansinger for kabelgjennomføring. Skjær
ut den som passer installasjonen. Fig 5.
6. Følg anvisningene på neste side.
Fig. 2
Fig. 4
4
Fig. 1
Fig. 3
Fig. 5
