Käyttöopas
Asennus
Paras tulos saadaan kiinnittämällä puhallin seinään
mahdollisimman korkealle. Puhallin on suojaeristetty, eikä sitä
tarvitse maadoittaa. Paras tuuletus huoneeseen saadaan
asentamalla laite mahdollisimman etäälle raitisilmatulosta.
Raitis ilma johdetaan joko suoraan ulkoa seinäventtiilin läpi
tai viereisestä huoneesta esim. ritilän tai oven raon kautta.
Puhallin voidaan asentaa sekä vaaka- että pystysuoraan.

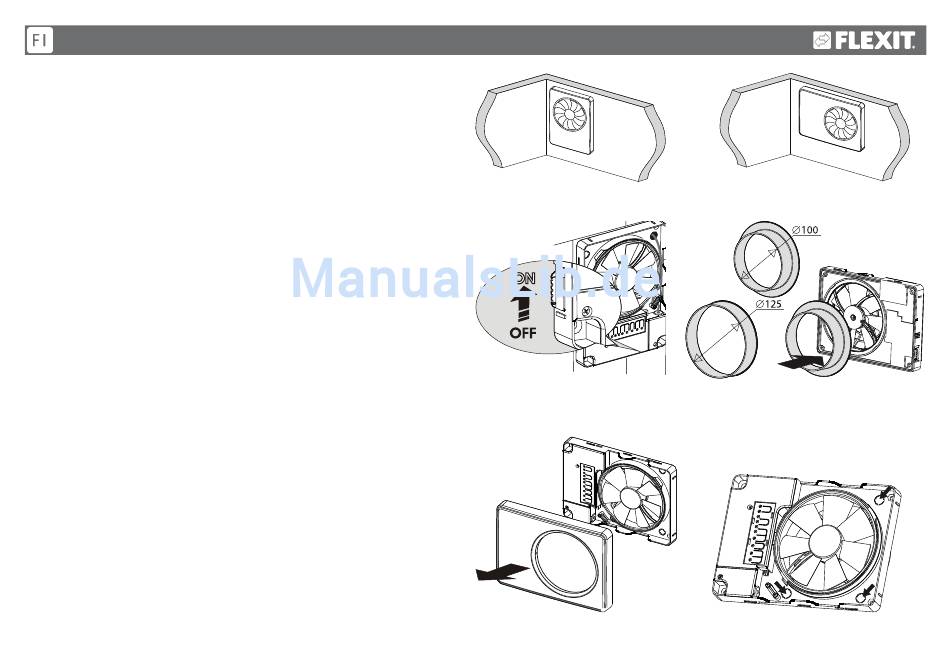

Kuva 1.
Puhaltimessa on integroitu virrankatkaisin. Kuva 2.
(Katkaisimessa on moninapainen katkaisu, 2 mm:n
kontaktietäisyys).
Puhallin on suunniteltu asennettavaksi pyöreään kanavaan,
joka on läpimitaltaan 100 tai 125 mm. Valitse mukana
toimitettu putkiliitin tarpeen mukaan. Kuva 3. Puhallin voidaan
asentaa myös ilman putkiliitintä aukon yläpuolelle, jos se
poikkeaa näistä läpimitoista.
1.
Sähkökytkennän saa tehdä vain valtuutettu
asentaja kytkentäkaavion mukaisesti.
2. Leikkaa seinään reikä, joka on hieman suurempi kuin
putkiliittimen halkaisija.
3.
Aseta läpivienti/kanava ulko- ja sisäaukon väliin.
Varmista, että läpivienti kallistuu lievästi alas ulkoseinään
päin, niin että lauhdevesi pääsee valumaan ulos.
4. Irrota etukansi kallistamalla etuosan ala- tai ylälukitusta.
Kuva 4.
5. Puhaltimessa on kolme aukkoa kaapelin läpiviennille.
Leikkaa niistä asennukseen sopiva aukko. Kuva 5.
6. Noudata seuraavan sivun käyttöohjeita.
Kuva 2
Kuva 4
30
Kuva 1
Kuva 3
Kuva 5
