EINLEITUNG
Herzlichen Glückwunsch zum Kauf eines Extech SDL700-Druckmessgeräts, ein Messgerät der SD-
Logger Serie. Dieses Messgerät speichert und zeigt Druckmessungen beliebigen Drucks im Bereich
von 30, 150, 300 psi an. Unterstützte Maßeinheiten sind bar, psi, Kg/cm
2
inch H
O, Atmosphäre, hPA und kPA. Erfasste Datenmesswerte werden auf einer SD-Karte zum
Transfer auf einen PC gespeichert. Zusätzlich erlaubt eine RS232 Schnittstelle das Daten-
Streaming zu einem PC. Dieses Gerät wird vollständig getestet und kalibriert ausgeliefert und wird
bei richtiger Handhabung viele Jahre lang verlässlich arbeiten.
Sicherheit
Internationale Sicherheitssymbole
Dieses Symbol neben einem anderen Symbol oder einem Anschluss weist auf wichtige
Informationen in der Anleitung hin.

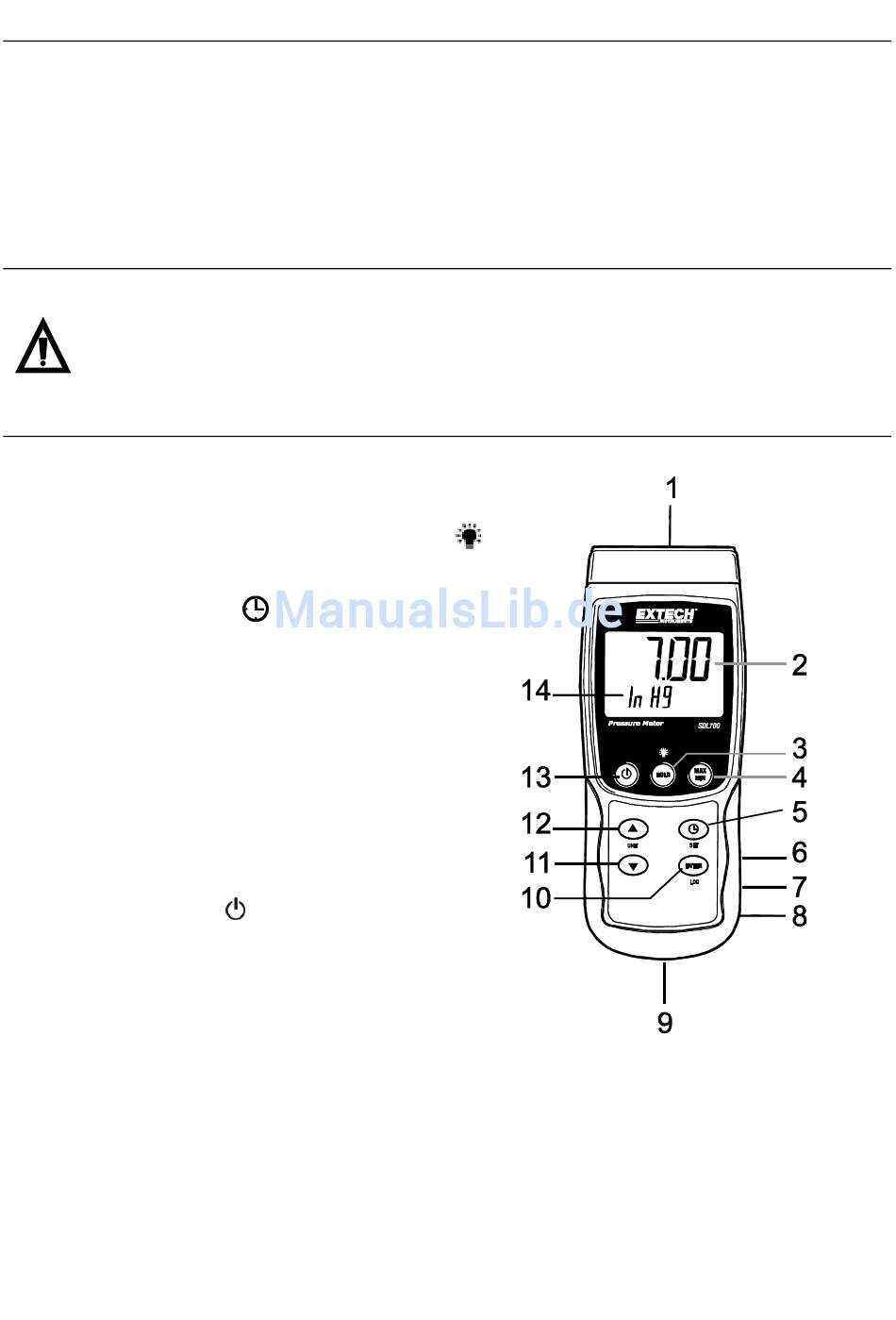

Beschreibung des Messgeräts
1.
Drucksensor-Eingangsbuchse
2.
Messungswertanzeige auf LCD-Display
3.
HOLD- und Hintergrundbeleuchtungstaste
4.
MAX-MIN Taste
5.
SET und Uhrzeit
6.
Computeranschlussstelle
7.
Reset-Taste
8.
Stromadapterbuchse
9.
SD-Kartenslot
10. ENTER und LOG Taste
11. Pfeil nach unten ▼-Knopf
12. Pfeil nach oben ▲ / UNIT-Knopf
13.
EIN/AUS Tast
14. Messeinheit auf dem LCD-Display
Hinweise: Die Elemente 6, 7, und 8 befinden sich hinter der aufklappbaren Abdeckung auf der
rechten Seite des Messgeräts.
Das Batteriefach, der Standfuß und das Stativgewinde befinden sich auf der Rückseite des Geräts.
Taste
2
2
, mm Hg, inch Hg, m H
SDL700-EU-GE V1.4 03/12
2
O,
